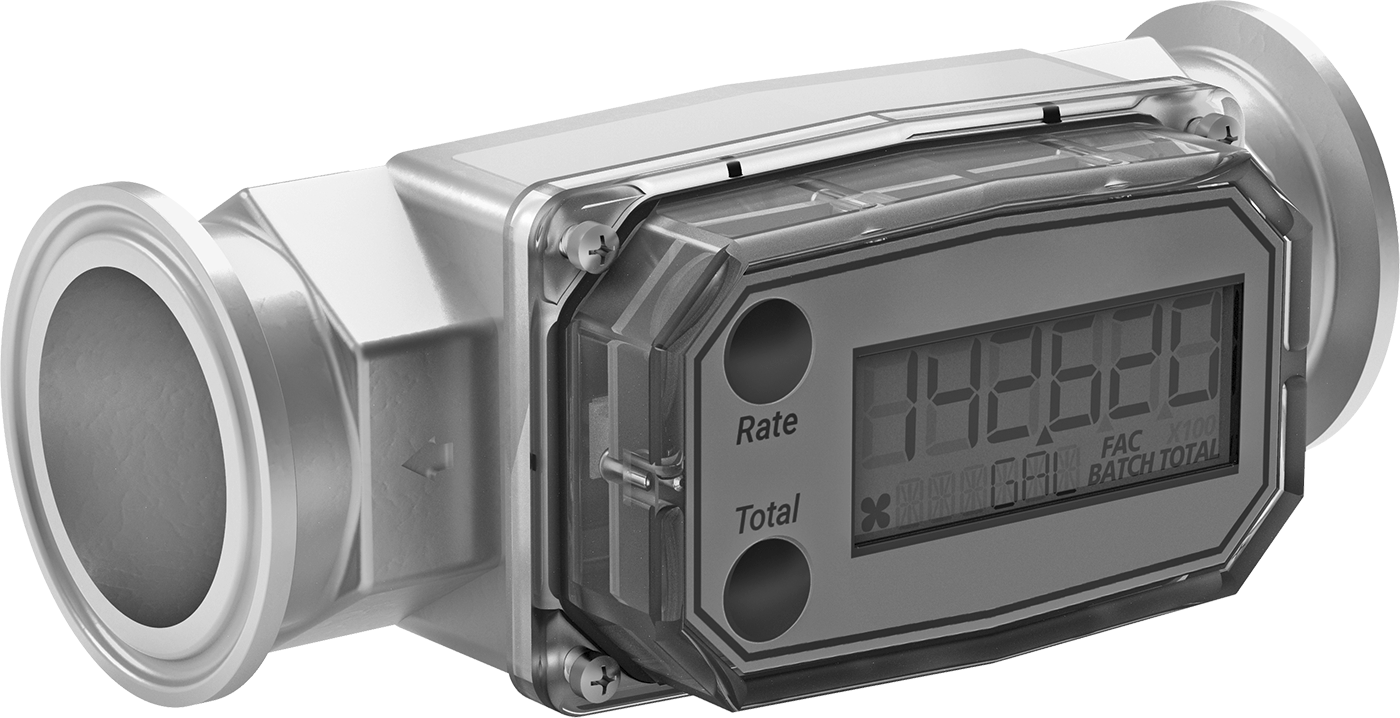

Hızlı Kelepçeli Bağlantı Parçalı Akış Ölçer/Toplayıcı, Sıhhi
3/4" (1.90 cm) Dış Çaplı Boru için, Sertifikalı
| Akış Ölçüm Türü | Türbin |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Sertifika Türü | NIST'e İzlenebilir Kalibrasyon Sertifikası |
| Ekran Türü | Dijital |
| Boru Dış Çapı için | 3/4"1.90 cm |
| Bağlantılar | Dişi |
| Akış | 1 gpm ila 10 gpm |
| Flanş Dış Çapı | 0.984"2.50 cm |
| Uç-Uç Uzunluğu | 5"12.70 cm |
| Hassasiyet | ±1,5% |
| Görüntülenen Maksimum Ses Seviyesi | |
| Toplam | 999.999 galon |
| Parti | 999.999 galon |
| Sıcaklıktaki Maksimum Basınç | 1,500 psi @ 70° F |
| Sıcaklık | |
| Minimum | -10°C |
| Maksimum | 60°C |
| Montaj Konumu | Herhangi Bir Açı |
| Piller Dahildir | Evet |
| Muhafaza Derecesi | IP65 NEMA 4 |
| Pil Ömrü | 2 yr. |
| Akü Gerilimi | 3V DC |
| Kalibrasyon Ortamı | |
| Özgül Ağırlık | 1 |
| Şu ile Kalibre Edilmiş | Su |
| Sertifikasyon | FM Onaylı CE İşareti C-FM Approved |
| Bağlanır | Boru |
| Çevre | Tozlu, Tehlikeli, Dış Mekan, Yıkama, Islak |
| Sahada Yeniden Kalibre Edilebilir | Evet |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Akış Ölçüm Birimi | Dakika Başına Galon |
| Birlikte Kullanım | Sıvılar |
| Tehlikeli Ortam Koruma Tipi | Kendinden Güvenli, Ark Oluşturmayan |
| Tehlikeli Ortam Sınıfı | ATEX II 1 G Ex Ia IIC T4 Ga IEC Zone 0 Groups IIC, IIB, IIA IECEx Ex Ia IIC T4 Ga NEC Sınıf I Bölüm 1, 2 Grup A, B, C, D NEC Class II Divisions 1, 2 Groups E, F, G NEC Class II Division 2 Groups F, G NEC Sınıf III Bölüm 1, 2 |
| Montaj Konumu | Sıralı |
| NEC Tehlikeli Ortam Sıcaklık Sınıflandırması | T4 (275° F) |
| Gerekli Pil Sayısı | 2 |
| Sıfırlama Türü | Sıfırlama Yok |
| Çözünürlük | 0.001 |
| Toplamlama Türü | Parti, Kümülatif |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, Seramik, PVDF, Tungsten Karbür |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
| İlgili Ürün | Yedek Ekranlar |
Temizlik ve bakım için kolayca sökülebilen bu akış ölçerler/toplayıcılar, hijyenik hızlı kelepçeli bağlantı parçalarına (genellikle tri-clamp bağlantı parçaları olarak adlandırılır) bağlanır ve sisteminizden geçen sıvının akış hızını ve hacmini ölçer. Bunları hattınıza bağlamak için bir conta ve kelepçeye ihtiyacınız olacaktır. Akışı ölçmek için sıvı geçerken türbinlerinin kaç kez döndüğünü sayarlar. Türbinin tıkanmasını ve sensörün diğer hasarlarını önlemek için, bunları yalnızca temiz, düşük viskoziteli sıvılarla kullanın. Parti toplamını sıfırlayabilirsiniz, ancak kümülatif toplamı sıfırlayamazsınız. Bunları boru sisteminize doğrudan hat üzerinde monte edin. Montaj yönünden bağımsız olarak akışı doğru bir şekilde ölçerler.
Tehlikeli yerlerde kullanım için bu akış ölçerler/toplayıcılar FM onaylıdır. Ayrıca hava koşullarına ve yıkamalara karşı koruma sağlamak için NEMA 4 sınıfındadırlar.
Bu akış ölçerler/toplayıcılar su veya çözücü ile kalibre edilmiştir. Bunları sahada diğer sıvılara, borulara ve çalışma koşullarına göre yeniden kalibre edebilirsiniz.
NIST'e İzlenebilir Kalibrasyon Sertifikası — NIST'e izlenebilir kalibrasyon sertifikasına sahip akış ölçerler/toplayıcılar, doğruluk testini geçtiklerini belirten belgelerle birlikte sunulur.
