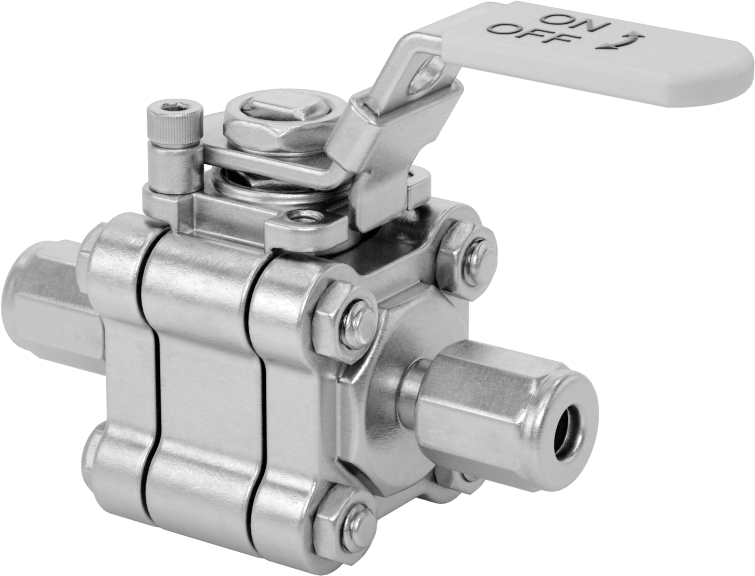

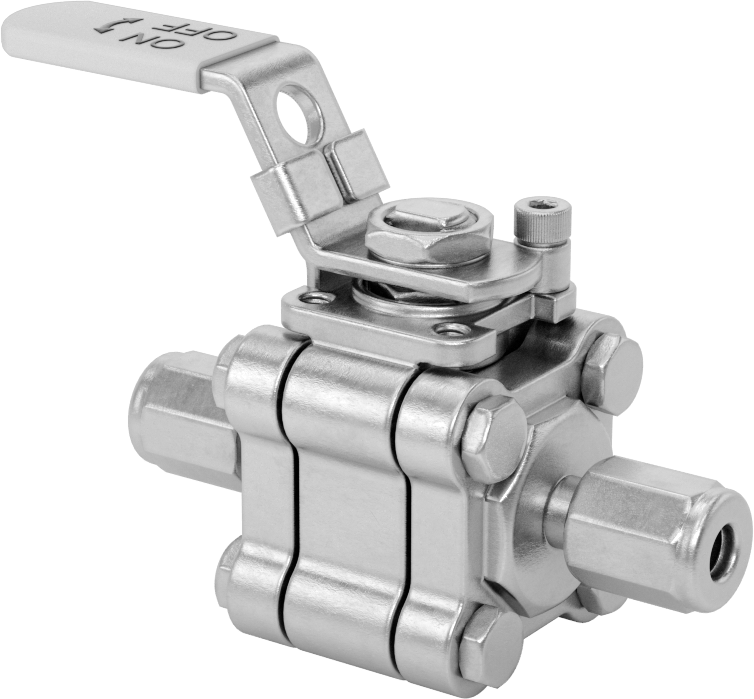

Easy-Maintenance Açma/Kapama Vanası

1/4" (0.64 cm) Dış Çaplı Boru için Sıkıştırma Bağlantı Parçaları ile

Teknik Cizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Kilitlenebilir
Bağlantı Tipi	Konektör
Kare Tırnak Boyutu için	Su, Yağ, Hava, Buhar
Bağlantı Tipi	Boru
Bağlantı Stili	Sıkıştırma
Sıkıştırma Bağlantı Tipi	Sıkıştırma
Cins	Dişi
Kare Boru İç Genişliği için	1/4"0.64 cm
Akış Katsayısı (Cv)	1.2
Maksimum Basınç	2500 psi @ 70° F
Maksimum Buhar Basıncı	250 psi @ 400° F
Sıcaklık Aralığı	-15° ila 400° F
Vakum Değeri	29 in. Hg
Gövde Malzemesi	316 Paslanmaz Çelik
Bilye Malzemesi	316 Paslanmaz Çelik
Conta Malzemesi	TFM Plastik
Koltuk Malzemesi	TFM Plastik
Ambalaj Malzemesi	TFM Plastik
Bağlantı Noktası Türü	Standart
Şekil	Düz
Uç-Uç Uzunluğu	3 3/16"8.10 cm
Maksimum Kelepçe Çapı İçin	7/32"0.56 cm
Toplam
Yükseklik	2 5/8"6.67 cm
Uzunluk	4"10.16 cm
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	İsrail
Schedule B	848180.3070
ECCN	2B999

İç bileşenlere erişim için sökülebilen üç parçalı cıvatalı gövdesi sayesinde, bu vanaları hattınızdan çıkarmadan temizleyebilir ve onarabilirsiniz. Somunu sıktığınızda sıkıştırma manşonu boruya kenetlenerek güçlü bir sızdırmazlık sağlar. 316 paslanmaz çelikten üretilen bu vanalar, mükemmel korozyon direnci sunar. Kilitlenebilir tutamak, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
