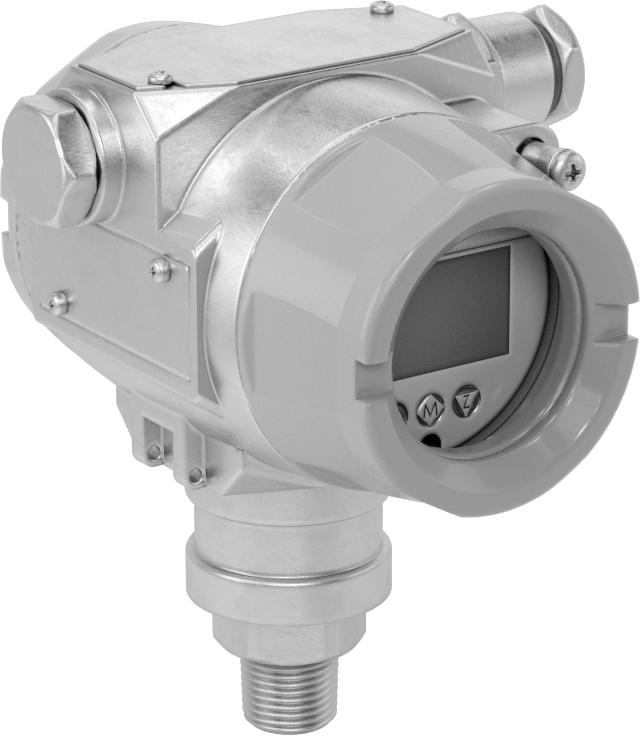

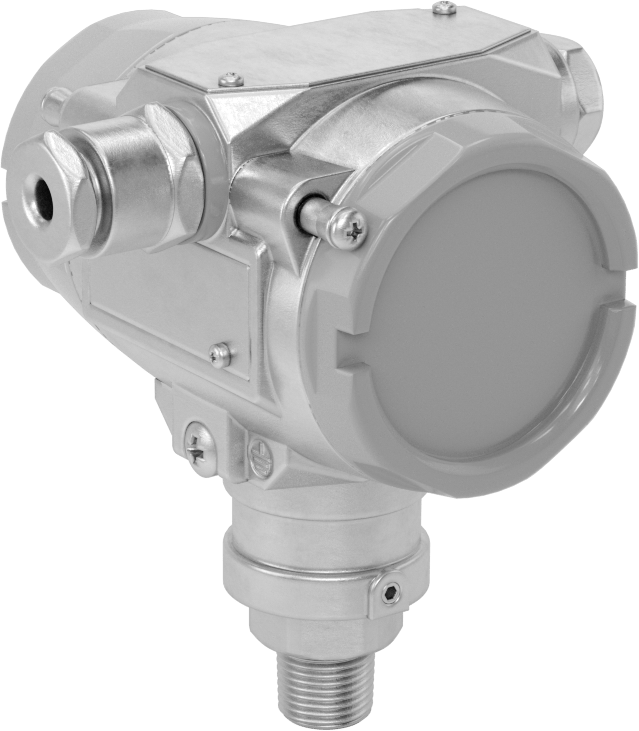

Kolay Kurulumlu Basınç ve Vakum Transmitteri, Tehlikeli Yerler için
4-20 mA Çıkış, -14.5 ila 1500 PSI
| Çıkış Akımı Aralığı | 4 mA ila 20 mA |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantısı | Vida Terminali |
| Gövde Malzemesi | Alüminyum |
| Basınç Aralığı | -14.5 psi ila 1,500 psi |
| Vakum Aralığı | 0 in. Hg ila 29.5 in. Hg |
| Maksimum Basınç | |
| Sürekli | 1,500 psi103 bar |
| Kısa Süreli | 2,900 psi200 bar |
| Giriş Gerilimi | 11V DC ila 55V DC |
| Bağlantı | |
| Tip | Boru |
| Bağlantı Elemanı | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Erkek |
| Diş Tipi | NPT |

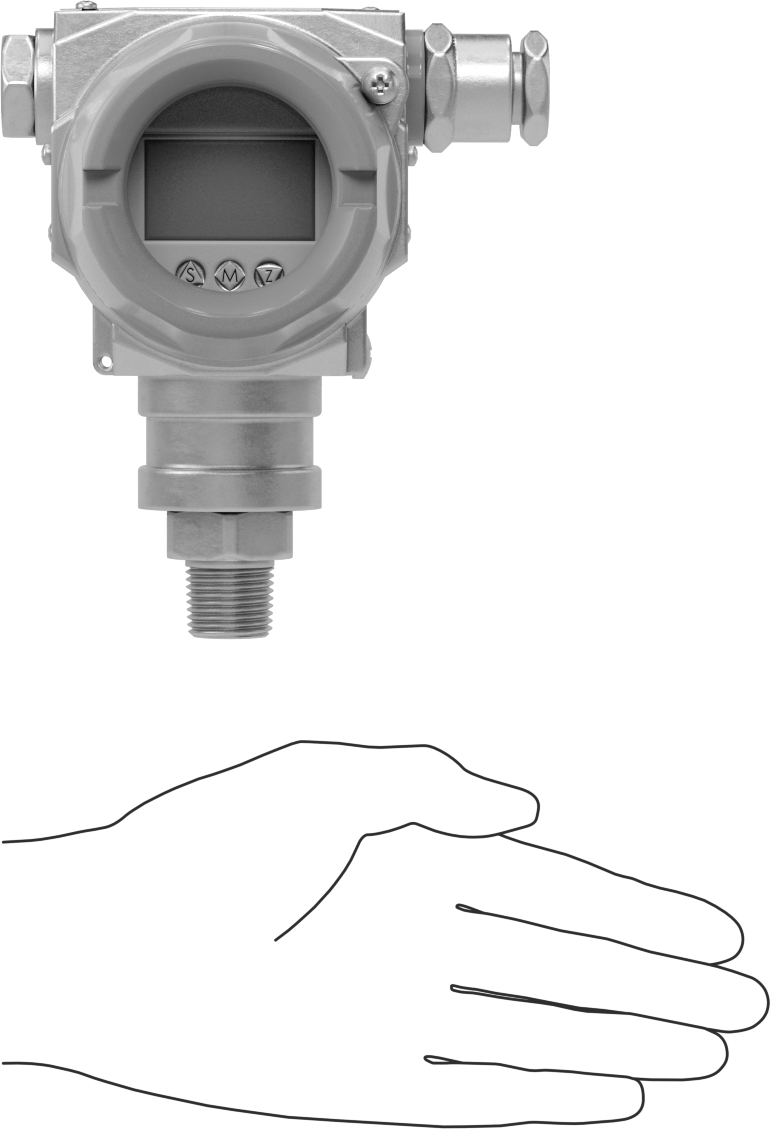

| Yükseklik | 5 1/8"13.02 cm |
| Genişlik | 4 3/8"11.11 cm |
| İletişim Protokolü | HART |
| Muhafaza Derecesi | IP66, NEMA 4X |
| Tehlikeli Ortam Sınıfı | NEC Sınıf I Bölüm 1, 2 Grup A, B, C, D |
| Birlikte Kullanım | Hava, Argon, Hidrolik Sıvı, Azot, Su |
| Hassasiyet | ±0,075% |
| Sıcaklık Aralığı | -40° F ila 180° F |
| Bağlantı Malzemesi | Hastelloy Nikel |
| Sertifikasyon | CE İşareti, CSA Certified |
| Çevre | Aşındırıcı, Tozlu, Tehlikeli, Dış Mekan, Yıkama, Islak |
| Tel Sayısı İçin | 2, 3, 4 |
| Tehlikeli Ortam Koruma Tipi | Patlamaya Dayanıklı |
| Ölçü Birimi | İnç Kare Başına Pound |
| Ölçüler | Basınç, Vakum |
| Performans | Kolay Kurulum |
| Göreceli Vakum Derecesi | Standart |
| Tepki Süresi | 0.2 sec. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 902620.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Tehlikeli yerlerde kullanılan bu vericiler, sıvıları, gazları ve buharı ölçmek için basınç ve vakumu güvenli bir şekilde elektrik sinyaline dönüştürür. NEC güvenlik sertifikasına sahip olan bu vericiler patlamaya dayanıklıdır, bu nedenle yanıcı gazlar ve buharlar içeren ortamlarda kullanılabilirler.
Bu transmiterler, titreşimler ve sıcaklık dalgalanmalarının neden olduğu basınç ve vakum ölçümlerindeki hataları otomatik olarak telafi eder; böylece alıcı cihazınıza ayrı bir düzeltme programı yüklemenize gerek kalmaz. Tuş takımını kullanarak basınç veya vakum aralığını ayarlayın, ölçü birimini seçin ve vericiyi sıfırlayın. Bu vericiler, basınç ve vakumu, ekipmanı kontrol etmek veya basıncı izlemek için uzaktan ekranlar, programlanabilir mantık denetleyicileri (PLC'ler) ve motor hız denetleyicileri gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Vericiler, yalnızca nominal basınç veya vakum aralığı içinde doğru okumalar sağlar.
NEMA 4X ve IP66 sertifikalı bu ürünler, kir, toz, pas, sert hava koşulları ve yıkamalara karşı koruma sağlar ve Hastelloy bağlantıları aşındırıcı kimyasallara karşı dayanıklıdır.
Bu vericiler genellikle iki kabloyla bağlanarak 4-20 mA akım çıkışı gönderir. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Akım, uzun mesafelerde sinyal kaybına uğramaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez. Üç ve dört telli konfigürasyonlar da mümkündür.
