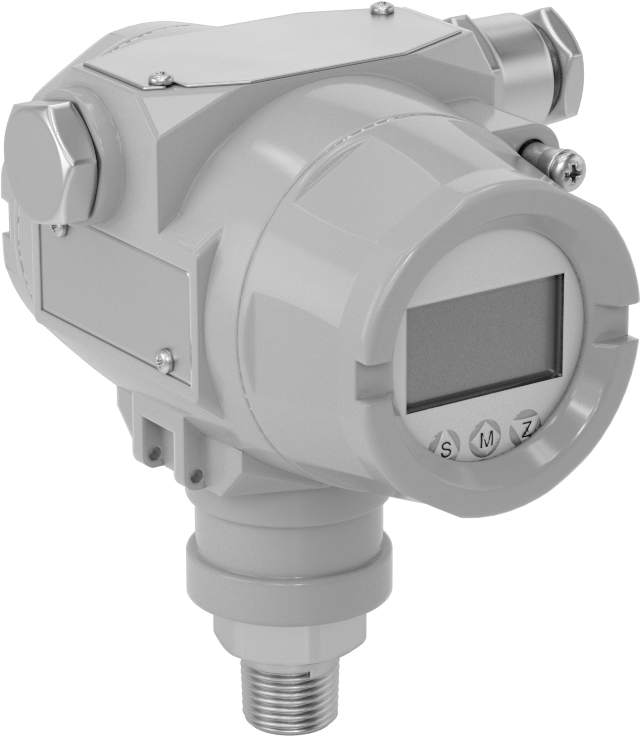

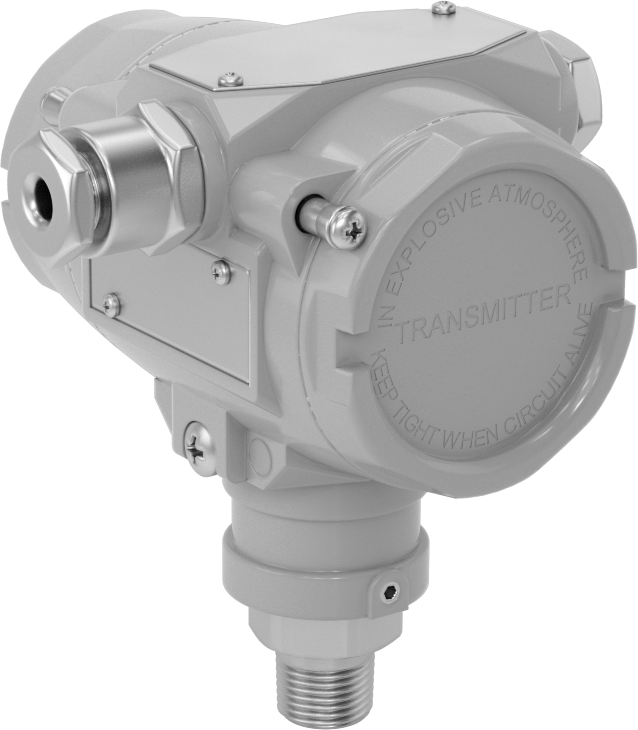

Tehlikeli Ortamlar için Kolay Kurulumlu Basınç Transmitteri
4-20 mA Çıkış, 0-30 PSI
| Çıkış Akımı | 4 mA ila 20 mA |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantısı | Vida Terminali |
| İletişim Protokolü | HART |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlanır | Boru |
| Basınç Aralığı | 0 psi ila 30 psi |
| Maksimum Sürekli Basınç | 30 psi2.1 bar |
| Maksimum Kısa Süreli Basınç | 580 psi40 bar |
| Giriş Gerilimi | 11V DC ila 55V DC |

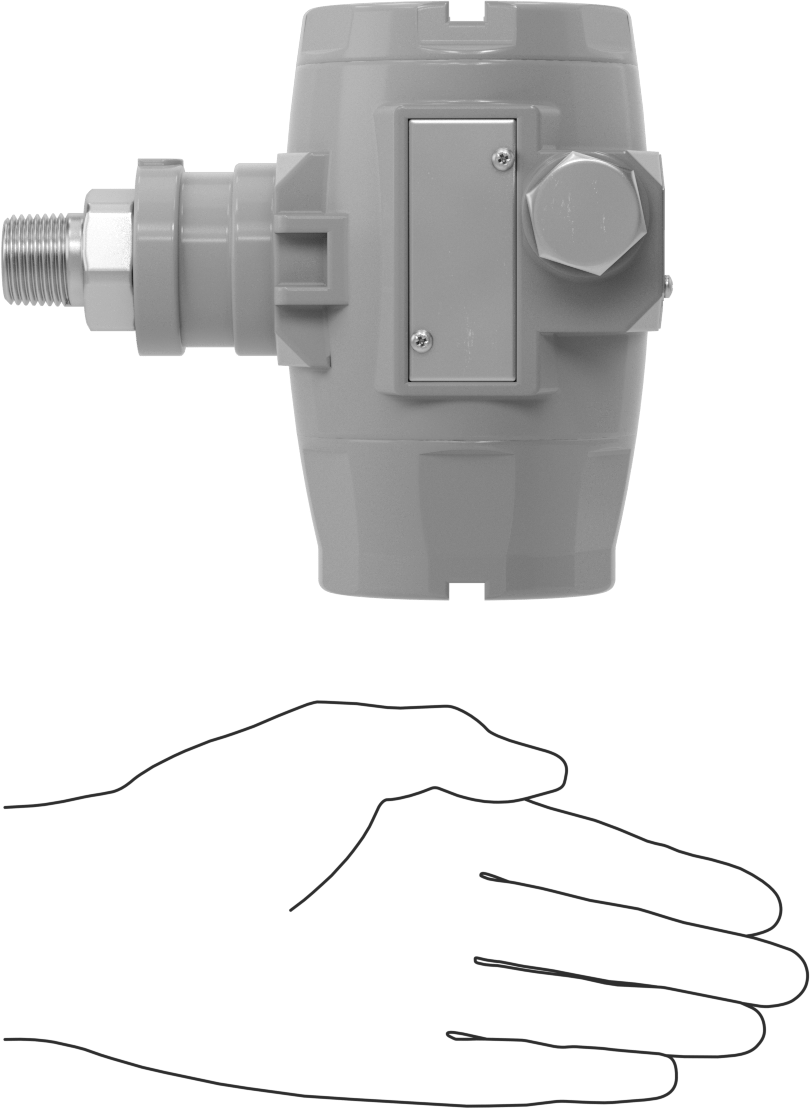

| Yükseklik | 5 1/8"13.02 cm |
| Genişlik | 4 3/8"11.11 cm |
| Tehlikeli Ortam Sınıfı | NEC Sınıf I Bölüm 1, 2 Grup A, B, C, D |
| Muhafaza Derecesi | IP66, NEMA 4X |
| Sertifikasyon | CE İşareti, CSA Certified |
| Kare Tırnak Boyutu için | Air Argon Hydraulic Fluid Nitrogen Water |
| Hassasiyet | ±0,075% |
| Gövde Malzemesi | Alüminyum |
| Bağlantı Malzemesi | Hastelloy Nikel |
| Sıcaklık Aralığı | -40° F ila 180° F |
| CSA Dosya Numarası | 601726 |
| Çevre | Aşındırıcı, Tozlu, Tehlikeli, Dış Mekan, Yıkama, Islak |
| Tel Sayısı İçin | 2, 3, 4 |
| Tehlikeli Ortam Koruma Tipi | Patlamaya Dayanıklı |
| Ölçü Birimi | İnç Kare Başına Pound |
| Ölçüler | Basınç |
| Performans | Kolay Kurulum |
| Tepki Süresi | 0.2 sec. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 902620.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu transmiterlerle tehlikeli yerlerdeki sıvı, gaz ve buhar basıncını güvenli bir şekilde izleyin. NEC güvenlik standartlarına uygundurlar, bu nedenle yanıcı gaz ve buharların bulunduğu yerlerde patlamaya karşı koruma sağlarlar.
Bu vericiler, titreşim veya sıcaklık dalgalanmalarının yarattığı hataları otomatik olarak telafi eder, bu nedenle alıcı cihazınızı programlarken bu faktörleri hesaba katmanıza gerek yoktur. Tuş takımını kullanarak basınç aralığını ayarlayın, ölçü birimini seçin ve okumayı sıfırlayın. Basıncı elektrik sinyaline dönüştürür ve basıncı izlemek veya ekipmanı kontrol etmek için uzaktan ekranlar, programlanabilir mantık denetleyicileri (PLC'ler) ve motor hız denetleyicileri gibi alıcı cihazlarınıza gönderir. Vericiler, yalnızca nominal basınç aralığı içinde doğru okumalar sağlar.
Tüm vericiler, kir, toz, yıkama, hava koşulları ve korozyona karşı koruma sağlamak üzere IP66 ve NEMA 4X sınıfındadır ve Hastelloy nikel bağlantıları sert kimyasallara dayanıklıdır.
Bu vericiler genellikle 4-20mA çıkış akımı göndermek için iki kablo kullanarak bağlanır. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Akım, uzun mesafelerde sinyal kaybına uğramaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez. Ayrıca üç veya dört kablo kullanılarak da yapılandırılabilirler.
