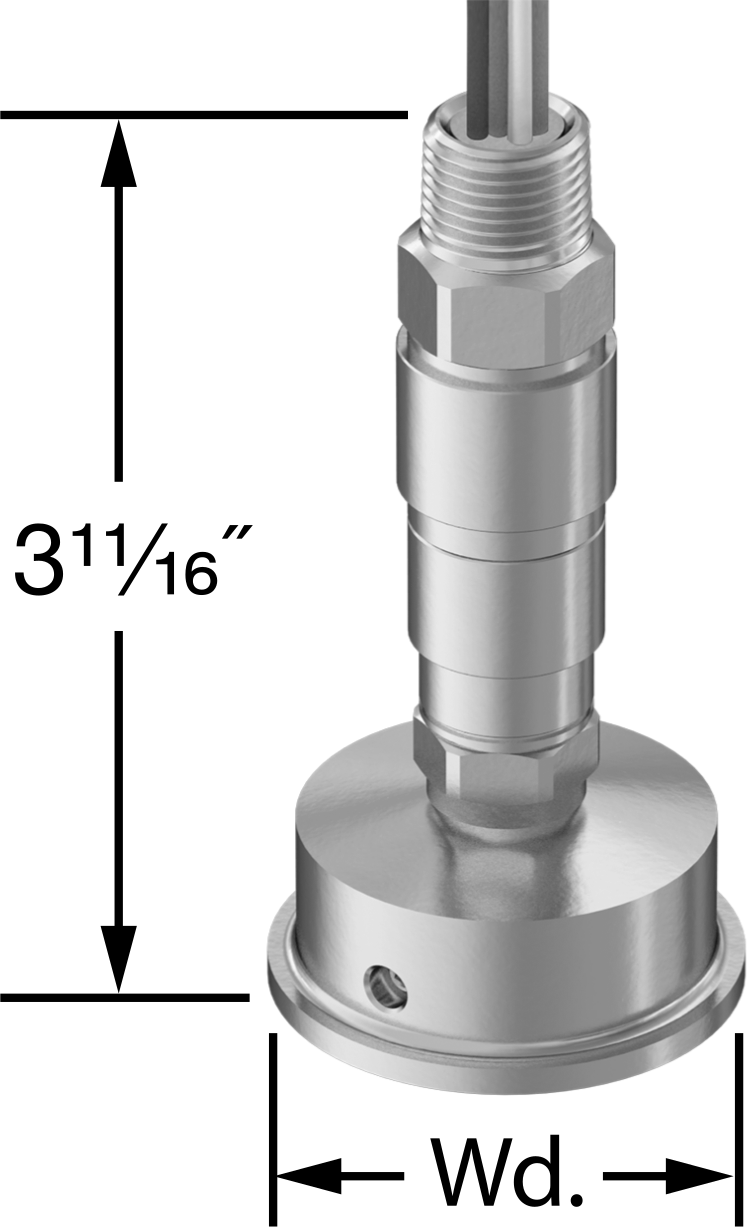

Sıhhi Basınç ve Vakum Anahtarı
2 inç Boru Dış Çapı için
| Tel Bağlantısı | Tel Uçları |
| Boru Bağlantısı | 2" Dış Çap Hızlı Kelepçe Borusu için5.08 cm |
| Ayarlama Noktası | |
| Basınç | 0 psi ila 15 psi |
| Vakum | 0 in. Hg ila 30 in. Hg |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 3 psi0.21 bar |
| Maksimum Sürekli Basınç | 15 psi1.0 bar |
| Maksimum Kısa Süreli Basınç | 1,000 psi69 bar |
| Hassasiyet | ±%2 |
| Gerilimde Maksimum Anahtarlama Akımı | 3 amp @ 28V DC 5 amp @ 125V AC 5 amp @ 250V AC |
| İşlem Sıcaklığı Aralığı | -40° F ila 212° F |
| Bağlantı Malzemesi | 316 Paslanmaz Çelik |
| Kare Tırnak Boyutu için | Argon, İçecek, Dizel Yakıt, Gıda, Benzin, Hidrolik Sıvı, İnert Gaz, Doğal Gaz, Azot, Yağ, Oksijen, Su |
| Muhafaza Derecesi | IP67, NEMA 6 |
| Sertifikasyon | UL Listed |
| Ayarlama Mekanizmasının Konumu | İç |
| Uygulama | Gıda Hizmeti |
| Sertifika Formu | Kağıt |
| Sertifika Türü | NIST'e İzlenebilir Kalibrasyon Sertifikası, İzlenebilir Parti Numaralı Malzeme Sertifikası |
| Kablo Kanalı | |
| Kare Delik Boyutu için | 1/2 |
| Bağlantı | Dişli |
| Bağlantı Cinsiyeti | NPT Erkek |
| Bağlantı Flanşı Dış Çapı | 2.49"6.32 cm |
| Diyafram Malzemesi | 316 Paslanmaz Çelik |
| Çevre | Tozlu, Yiyecek ve İçecek, Dış Mekan, Sıhhi, Dalgıç, Yıkama, Islak |
| Özellikler | Ayarlanabilir Ayar Noktası Halkası |
| Çevre Sıcaklığı | -40° F ila 212° F |
| Gıda Endüstrisi Standardı | 3-A Sertifikalı 74-07 |
| Yükseklik | 3 11/16"9.37 cm |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Ölçü Birimi | İnç Kare Başına Pound |
| Kontrol Edilen Devre Sayısı | 1 |
| Şu platformlarda çalışır - I | Basınç |
| Şu platformlarda çalışır - II | Vakum |
| Çalışma Türü | Mekanik |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Yüzey Pürüzsüzlüğü | 20 μin |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| Genişlik | 2 1/2"6.35 cm |
| Tel Uçları | |
| Adet | 4 |
| Uzunluk | 12"30.48 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu 3-A sertifikalı anahtarlar, belirlenen basınç veya vakum seviyesine ulaştığında gıda işleme, ilaç ve biyoteknoloji hatlarındaki kontrol sistemlerini ve alarmları tetikler. İç parçaları su ve kirleticilerden korumak için bir kılıfı vardır. Yüzeyleri cilalıdır ve dikişleri kesintisiz kaynaklıdır, bu sayede temizliği kolaydır ve bakterilerin üremesi için çok az alan kalır. 316 paslanmaz çelikten üretilen bu anahtarlar, paslanmadan sert temizleyicilere ve dezenfektanlara dayanır. IP67 ve NEMA 6 sertifikalı olup, toz geçirmezdir ve yıkamalara ve geçici daldırmalara karşı korumalıdır.
Temizlik amacıyla kolayca sökülebilmeleri nedeniyle, sıhhi tesisat hatlarında yaygın olarak kullanılan aynı hızlı kelepçeli bağlantı parçaları (tri-clamp bağlantı parçaları olarak da bilinir) ile birleştirilirler. Bu uçta, korozyondan koruyan ve dişleri temiz tutmak için kapatan bir diyafram bulunur. Diyafram, %99,5 saflıkta USP gıda sınıfı gliserin ile doldurulmuştur; bu, diyaframın arızalanması durumunda kontaminasyon riskini azaltır. Çatlakları azaltmak için seri numarası diyafram üzerine lazerle kazınmıştır.
Hızlı değişiklikler yapmak için ayarlanabilir ayar halkasını çevirin. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir devreyi kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) çevirmek için monte edilebilir.
Hepsinde izlenebilir parti numarası içeren bir malzeme sertifikası ve NIST'e kadar izlenebilir bir kalibrasyon sertifikası bulunmaktadır.
