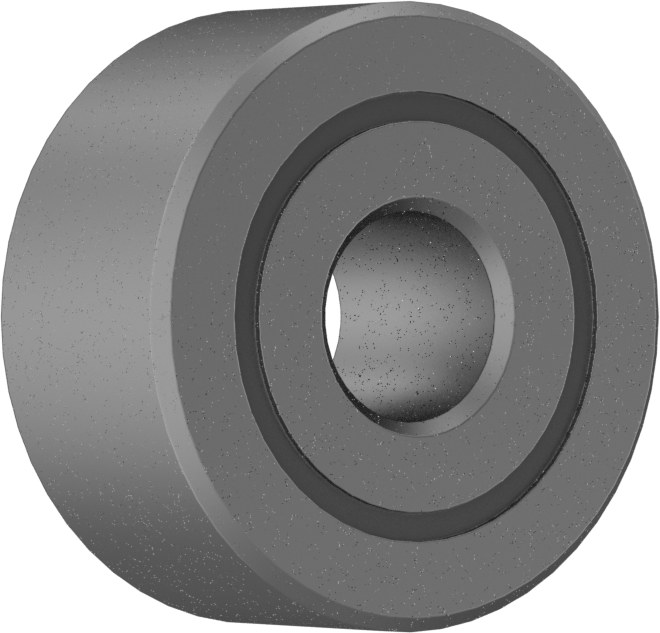

Açısal Temaslı Çift Sıralı Bilyalı Rulman, Ekranlı, Ticaret No. 3200-2Z
10 mm Şaft Çapı için
| Bilyalı Rulman Tipi | Açısal Temas |
| Mil Tipi için | Yuvarlak |
| Yatak Yapısı | Çift Sıra |
| Yatak Conta Tipi | Ekranlı |
| Mil Çapı İçin | 10 mm |
| Gövde İç Çapı İçin | 30 mm |
| Genişlik | 14 mm |
| Genişlik Toleransı | -0.12 mm ila 0 mm |
| ABEC Sınıfı | 1 |
| Malzeme | Çelik |
| Kombine Yük Kapasitesi | |
| Dinamik | 1,700 lbf |
| Statik | 960 lbf |
| Maksimum Dönüş Hızı | 24,000 rpm |
| Yağlama | Yağlanmış |
| Temas Açısı | 30° |
| Sıcaklık Aralığı | |
| Minimum | -40°C |
| Maks. | 121°C |
| Yatak Anma Numarası | 3200-2Z |
| Bilyalı Rulman Profili | Standart |
| Bilye Malzemesi | Çelik |
| Rulman Tipi | Bilye |
| Kafes Malzemesi | Naylon |
| Yük Yönü için | Kombine Radyal ve Eksenel |
| ID | 10 mm |
| ID Toleransı | -0.008 mm ila 0 mm |
| Yağlayıcı | Gres |
| Dış Çap | 30 mm |
| Dış Çap Toleransı | -0.009 mm ila 0 mm |
| Radyal Boşluk | 0.008 mm ila 0.023 mm |
| Radyal Boşluk Kataloğundaki Numara | C3 |
| Mil Montaj Tipi | Presle Takma |
| Kalkan Malzemesi | Çelik |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Bulgaristan, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 1C999 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Aynı anda radyal ve itme yüklerini destekler. Bu rulmanlar genellikle dişli kutuları ve pompalar gibi ekipmanların içinde bulunur. Örneğin, bir dişli kutusunun içindeki bir rulman, dişli devreye girdiğinde radyal yüke ve yeni bir vitese geçtiğinizde anlık itme yüküne dayanır. Standart rulmanlar kadar radyal yüklerden kaynaklanan kuvveti kaldırmasalar da, yük kapasitelerini artırmak için bunları silindirik makaralı rulmanlarla eşleştirebilirsiniz.
Çift Sıralı — Çift sıralı rulmanlar, her iki yönden gelen itme yüklerini taşır.
Koruyucu Kapaklı — Bilyeler, havanın geçmesine ve ısının dağılmasına izin verirken büyük parçacıkları dışarıda tutacak kadar kaplanmıştır.
Çelik—Güçlü ve aşınmaya dayanıklıdır. Ancak nem paslanmaya neden olacağından, bu rulmanlar kuru ortamlar için en uygunudur.
ABEC Derecesi—ABEC derecesine sahip rulmanlar, Annular Bearing Engineers Committee (ABEC) tarafından belirlenen endüstri tolerans standartlarını karşılar. 1 ila 9 arasında bir ölçekte derecelendirilirler. Derece ne kadar yüksekse, tolerans o kadar sıkıdır. ABEC 1 veya 3 dereceli rulmanlar, çoğu uygulama için yeterince hassastır. Uygulamanız sürekli olarak yüksek hızlarda çalışıyorsa veya yüksek hassasiyet gerektiriyorsa, daha az sürtünme ve ısı ürettikleri için ABEC 5 veya daha yüksek derecelendirmeli rulmanları tercih edin.
