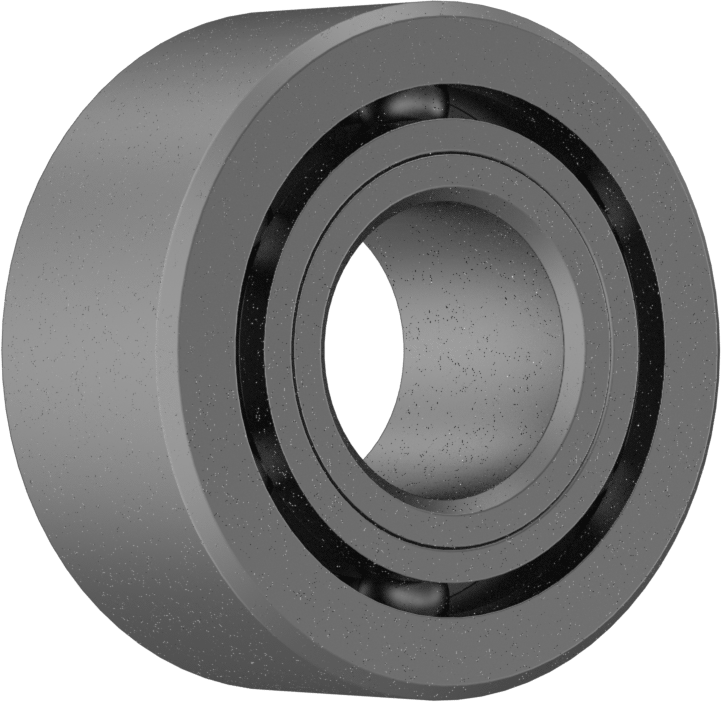

Açısal Temaslı Çift Sıralı Bilyalı Rulman, Açık, Anma Numarası 3204
20 mm Mil Çapı için
| Bilyalı Rulman Tipi | Açısal Temas |
| Mil Tipi için | Yuvarlak |
| Yatak Yapısı | Çift Sıra |
| Yatak Conta Tipi | Açık |
| Mil Çapı İçin | 20 mm |
| Gövde İç Çapı İçin | 47 mm |
| Genişlik | 20.6 mm |
| Genişlik Toleransı | -0.12 mm ila 0 mm |
| ABEC Sınıfı | 3 |
| Malzeme | Çelik |
| Kombine Yük Kapasitesi | |
| Dinamik | 4,450 lbf |
| Statik | 2,650 lbf |
| Maksimum Dönüş Hızı | 14,000 rpm |
| Yağlama | Gerekli |
| Temas Açısı | 30° |
| Sıcaklık Aralığı | |
| Minimum | -40°C |
| Maks. | 121°C |
| Yatak Anma Numarası | 3204 |
| Bilyalı Rulman Profili | Standart |
| Bilye Malzemesi | Çelik |
| Rulman Tipi | Bilye |
| Kafes Malzemesi | Naylon |
| Yük Yönü için | Kombine Radyal ve Eksenel |
| ID | 20 mm |
| ID Toleransı | -0.008 mm ila 0 mm |
| Dış Çap | 47 mm |
| Dış Çap Toleransı | -0.009 mm ila 0 mm |
| Radyal Boşluk | 0.005 mm ila 0.02 mm |
| Radyal Boşluk Kataloğundaki Numara | C0 |
| Mil Montaj Tipi | Presle Takma |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Avusturya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 1C999 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Aynı anda radyal ve itme yüklerini destekler. Bu rulmanlar genellikle dişli kutuları ve pompalar gibi ekipmanların içinde bulunur. Örneğin, bir dişli kutusunun içindeki bir rulman, dişli devreye girdiğinde radyal yüke ve yeni bir vitese geçtiğinizde anlık itme yüküne dayanır. Standart rulmanlar kadar radyal yüklerden kaynaklanan kuvveti kaldırmasalar da, yük kapasitelerini artırmak için bunları silindirik makaralı rulmanlarla eşleştirebilirsiniz.
Çift Sıralı — Çift sıralı rulmanlar, her iki yönden gelen itme yüklerini taşır.
Açık Tip — Hava akışını engelleyen lastik conta bulunmadığından, bu rulmanlar ısıyı hızla dağıtır, böylece yağlayıcının ömrünü uzatır ve zamanla sürtünmeyi azaltır.
Çelik—Güçlü ve aşınmaya dayanıklıdır. Ancak nem paslanmaya neden olacağından, bu rulmanlar kuru ortamlar için en uygunudur.
ABEC Derecesi—ABEC derecesine sahip rulmanlar, Annular Bearing Engineers Committee (ABEC) tarafından belirlenen endüstri tolerans standartlarını karşılar. 1 ila 9 arasında bir ölçekte derecelendirilirler. Derece ne kadar yüksekse, tolerans o kadar sıkıdır. ABEC 1 veya 3 dereceli rulmanlar, çoğu uygulama için yeterince hassastır. Uygulamanız sürekli olarak yüksek hızlarda çalışıyorsa veya yüksek hassasiyet gerektiriyorsa, daha az sürtünme ve ısı ürettikleri için ABEC 5 veya daha yüksek derecelendirmeli rulmanları tercih edin.
