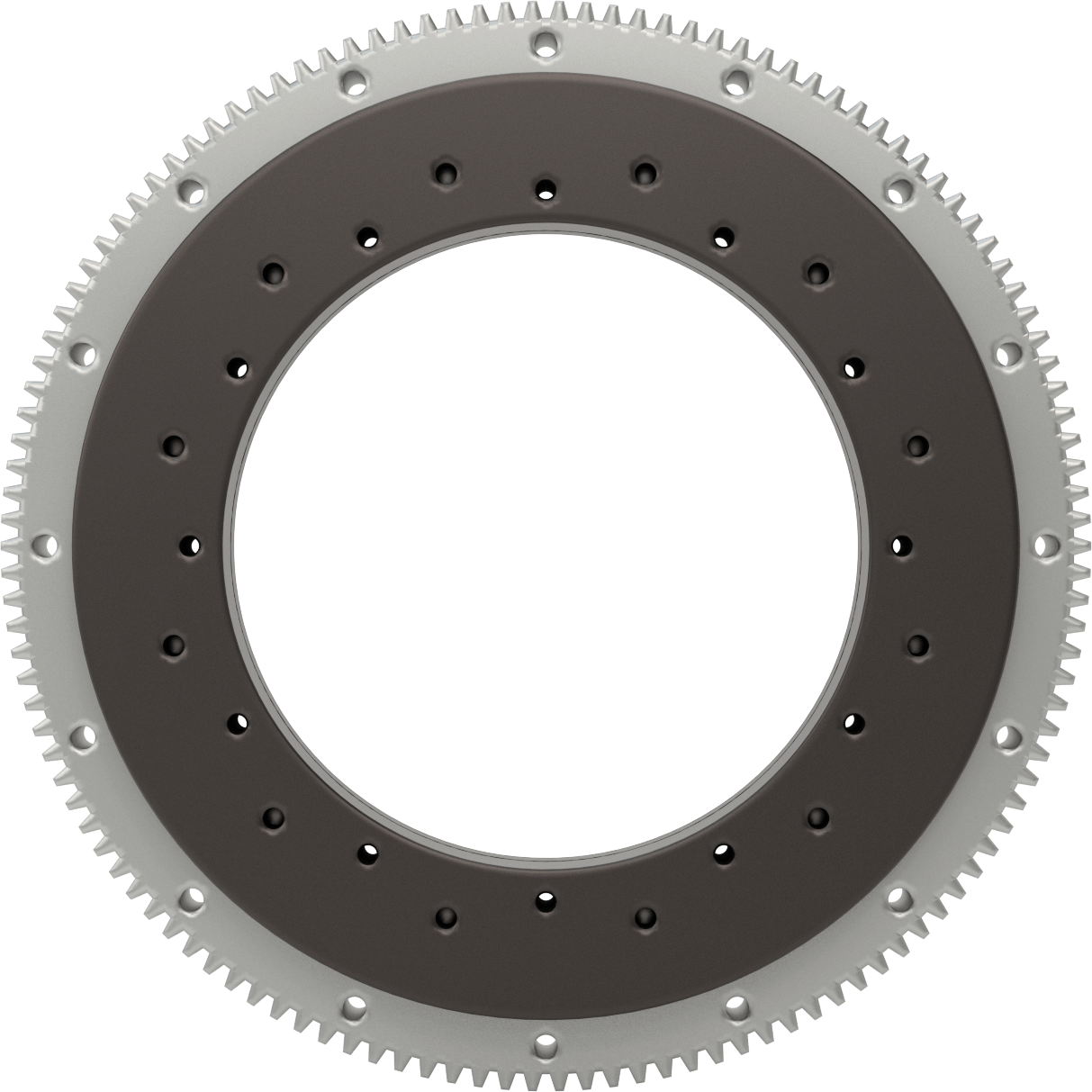

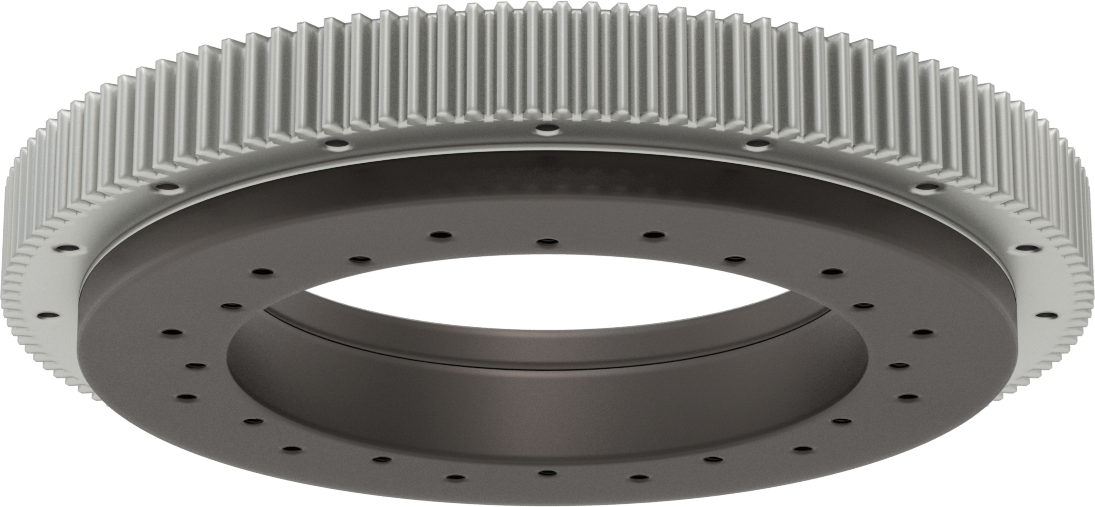

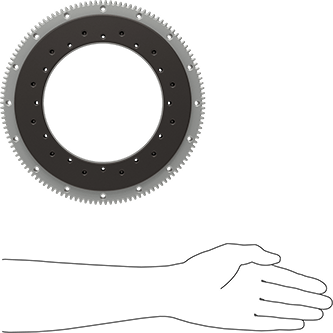

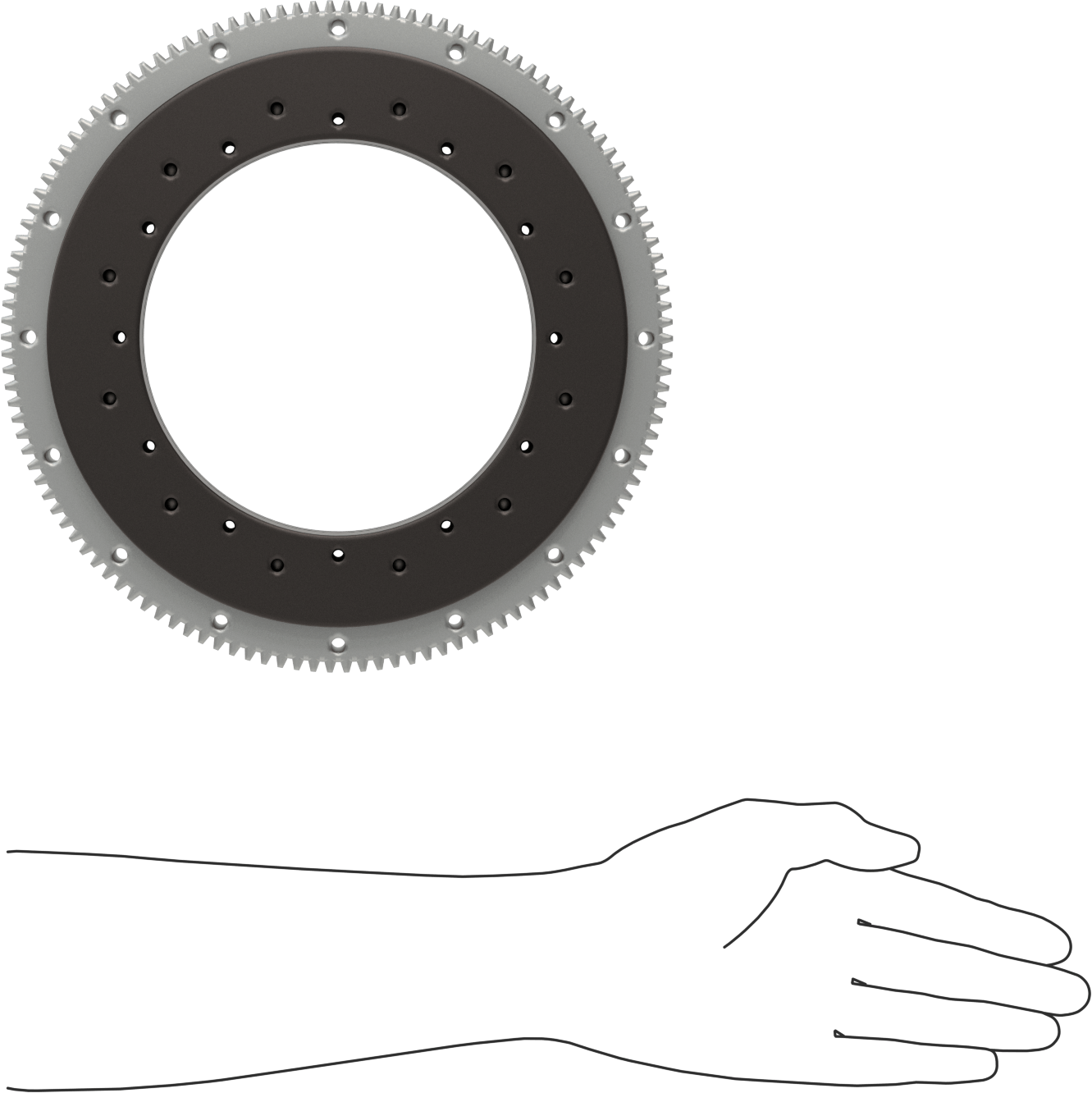

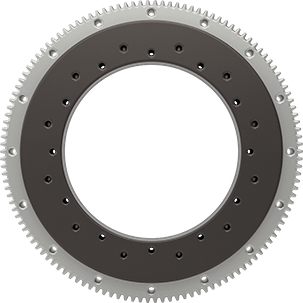

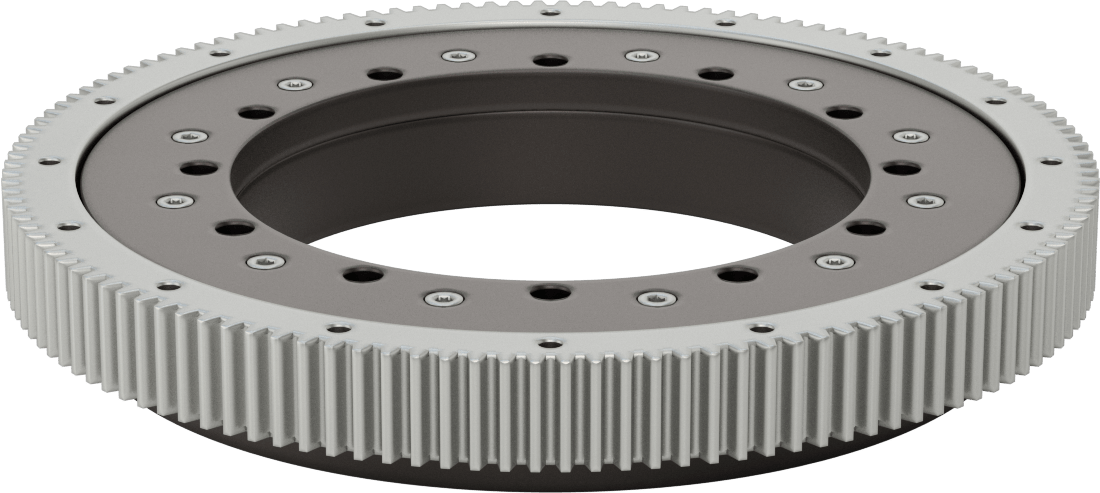

Bakım Gerektirmeyen Döner Tabla Yatağı, Dişli
5600 lbs. Dinamik İtme Yük Kapasitesi
| Performans | Bakım Gerektirmeyen |
| Yük Yönü için | Kombine Radyal, İtme, ve Tork |
| Özellikler | Dişli Dişleri |
| Eksenel Yük Kapasitesi | |
| Dinamik | 5,600 lb. |
| Statik | 17,950 lb. |
| Radyal Yük Kapasitesi | |
| Dinamik | 1,750 lb. |
| Statik | 5,600 lb. |
| Statik Moment Yük Kapasitesi | 1,450 ft·lbf |
| Dış Çap | 256 mm |
| ID | 150 mm |
| Toplam Yükseklik | 38 mm |
| Dişli Modülü | 2 |
| Basınç Açısı | 20° |
| Malzeme | Eloksallı Alüminyum |
| Yatak | |
| Tip | Düz |
| Malzeme | PTFE |
| Kaymalı Yatak Tipi | Manşon |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Yağlama | Gerekli Değil |
| Montaj Delikleri | |
| Konum | İç Halka, Dış Halka |
| Tip | Dişli |
| Diş Boyutu | M5 |
| Çap | 5.5 mm |
| Adet | 28 |
| Güç Kaynağı | Kılavuz |
| Şekil | Yuvarlak |
| Montaj Delikleri ile | Evet |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848250.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
PTFE'den üretilmiş düşük sürtünmeli iç manşonları sayesinde bu rulmanlar hiçbir zaman yağlanmaya ihtiyaç duymaz. Döner halka rulmanları olarak da bilinen bu rulmanlar, yavaş ve kontrollü dönüşler için kullanılır. Bunları genellikle vinçlerde, robotik kollarda ve diğer ağır makinelerde dönerken görebilirsiniz. Hem iç hem de dış halkada delikler bulunur, bu sayede hizalanması ve monte edilmesi kolaydır.
Not: Listelenen kapasiteler yalnızca rulmanlar zemine paralel monte edildiğinde geçerlidir. Bu rulmanlar başka yönlerde de monte edilebilir, ancak bu durumda kapasiteleri azalacaktır.
Dişli Döner Tabla Rulmanları — Dişli dişli rulmanlar, düz dişli ile tahrik edilebilir. Bileşenlerin doğru şekilde birbirine geçmesi için aynı basınç açısına ve modüle sahip olmaları gerekir.
