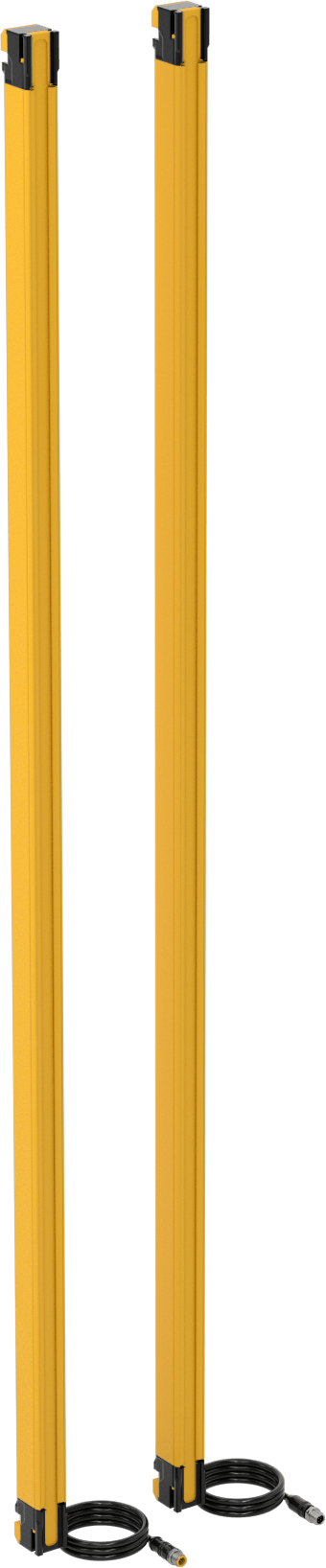

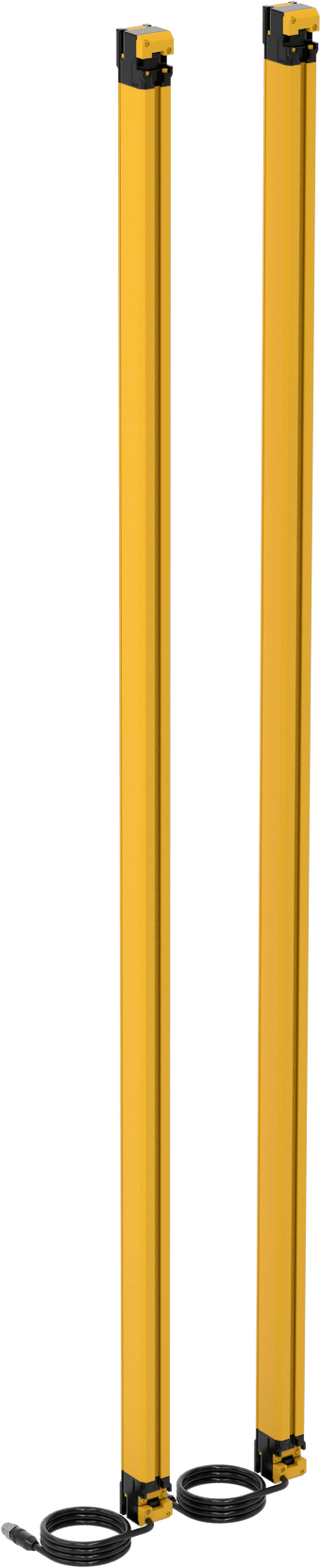

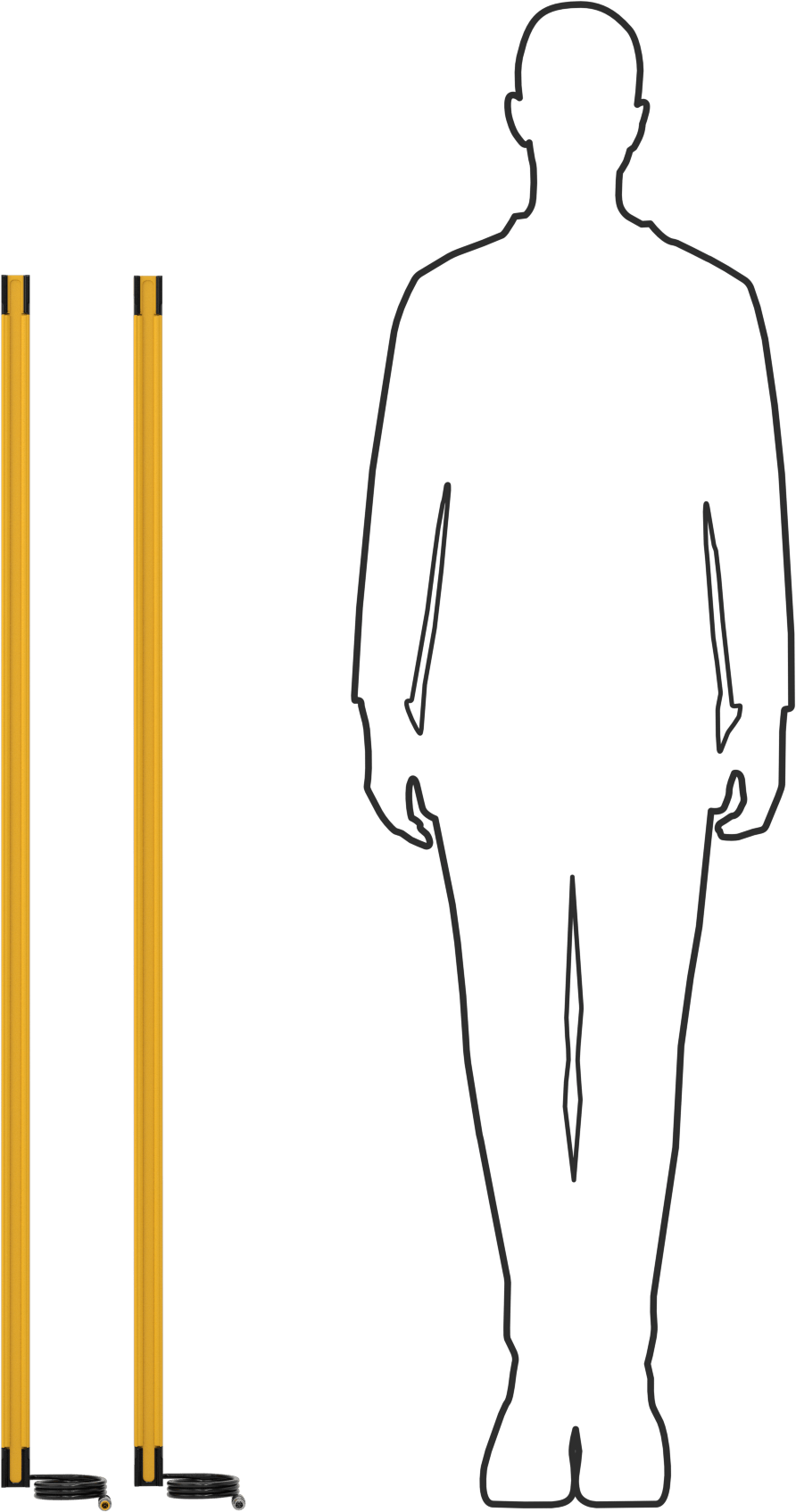

Işınlı Güvenlik Bariyer Anahtarı, Uzun Mesafeler için
15,7" (39.88 cm) min Nesne Boyutu, 47,2" (1.20 m) Uzun Far
| Anahtar Tipi | Temassız |
| Sensör Türü | Fotoelektrik |
| Bileşen | Verici, Alıcı |
| Işık Perdesi Koruma Seviyesi | Vücut Güvenliği |
| Algılanan Minimum Nesne Boyutu | 15.7"39.88 cm |
| Işık Hüzmünün Yüksekliği | 47.2"1.20 m |
| Işık Hüzmünün Frekansı | Kızılötesi |
| Işık Hüzmeli Tip | LED |
| Sensör Tipi | Alıcı |
| Işık Hüzmü Anahtarının Çalışması | Nesne Yokken Açık |
| Algılama Mesafesi | 1-230 ft. |
| Giriş Gerilimi | 24V DC |
| Akım Çıkışı | 140mA |
| Sinyal Çıkış Türü | PNP/NPN |
| Elektrik Bağlantısı Tipi | Tapa |
| Fiş Tipi | |
| Verici | 5 kutuplu Mikro M12 |
| Alıcı | 8 kutuplu Mikro M12 |
| Yükseklik | 53.9"1.37 m |
| Genişlik | 1.3"3.30 cm |
| Derinlik | 1.5"3.81 cm |
| Gövde Malzemesi | Boyalı Alüminyum |
| Renk | Sarı |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Kablo Uzunluğu | 1 ft. |
| Kablo Dış Çapı | 0.24"0.61 cm |
| Kablo Rengi | Siyah, Gri |
| Kablo Dış Yalıtım Malzemesi | PVC Plastik |
| Sıcaklık Aralığı | -20° ila 130° F |
| Çevre | Dalgıç, Tozlu |
| Çevre Derecelendirmesi | IP67 |
| Karşılanan Teknik Özellikler | UL 61496-1 Tip 4, UL Listeli, C-UL Listeli, ANSI B11.19 |
| UL Dosya Numarası | E199694 |
| RoHS | RoHS 3 (2015/863/EU) ile 6(c) istisnasına uygun, 7(a), ve 7(c)-I - Bakır alaşımında kurşun, cam, veya seramik, ve yüksek erime noktalı lehimlerdeki kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 854149.8000 |
| ECCN | EAR99 |
230 fit’e kadar uzanan (yaklaşık bir ticari uçağın uzunluğu kadar) bu güvenlik bariyer anahtarları, hasar veya yaralanmaları önlemek için büyük makinelerin gücünü keser. Bir kişi veya nesne, verici ile alıcı arasındaki ışık huzmelerini kestiği anda devreye girerler. Malzemenin algılama alanından seçici olarak geçmesine izin vermek için, makinenizi kapatmadan bir veya daha fazla ışının kesilmesine izin verecek şekilde sistemi programlayabilirsiniz. Köşeleri saran bir çevre koruması oluşturmak için, ışınları açılı olarak yansıtacak aynalar ekleyin. IP67 sınıfına sahip bu anahtarlar, ıslak koşullara dayanıklıdır.
Tam bir anahtarlama sistemi için, verici ve alıcıyı, güvenlik rölesini ve konektörleri (hepsi ayrı satılır) bir araya getirin.
Not: Bu anahtarlar, tam devirli kavrama presi veya makine ile kullanılamaz. Yalnızca döngüsünün herhangi bir noktasında tutarlı ve anında durabilen makinelerle kullanın.
Güvenlik röleleri, ışın demetleri kesildiğinde makinelerinizi kapatmak için bir sinyal gönderir ve sorun çözüldüğünde yeniden çalıştırır. IP20 sınıfına sahip bu röleler, parmakların ve diğer nesnelerin elektrik yüklü devrelere temas etmesini önleyen gömme terminallere sahiptir. Hızlı kurulum için bunları 35 mm DIN rayına (DIN 3 Ray olarak da bilinir) monte edin. Bu röleler, makine güvenliği için ISO ve IEC standartlarını karşılar ve PL, SIL veya CAT sistem derecelendirmelerine ulaşılmasına yardımcı olabilir.
Verici ve alıcı bağlantı kabloları, birden fazla güvenlik bariyer anahtarını arka arkaya bağlar. Bunlar, iki vericiyi bağlamak için bir kablo ve iki alıcıyı bağlamak için bir kablo içerir.
Tüm anahtarlar için dört adet sabit veya dört adet döner braket gereklidir. Döner braketler, kolay hizalama için kurulum sırasında ve sonrasında ayarlanabilir. Döner braketler ayrıca, vericileri ve alıcıları darbelere karşı koruyan zemin sehpaları kullanmanıza olanak tanır.
