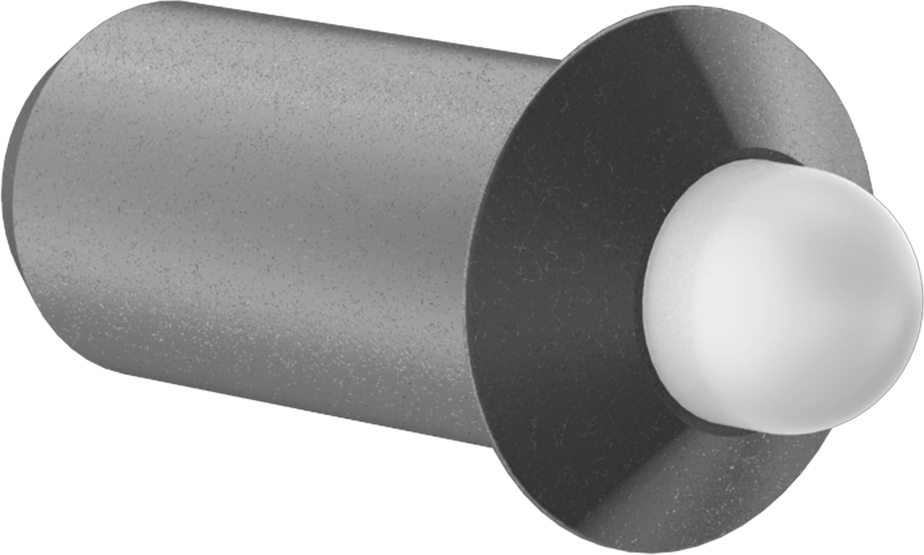

Presle Takılan Uzun Burunlu Yaylı Piston, Çelik Gövde, Asetal Plastik Burun
0,5" (1.27 cm) Gövde Çapı, 4 ila 9 lb. Kuvvet
| Burun | |
| Uzatılmış Uzunluk | 0.25"0.64 cm |
| Çap | 0.332"0.84 cm |
| Malzeme | Asetal |
| Tip | Uzun |
| Burun Çapı Minimum Toleransı | Derecelendirilmemiştir |
| Burun Çapı Maksimum Toleransı | Derecelendirilmemiştir |
| Profil | Flanşlı |
| Uç Kuvveti | |
| Uzatılmış | 4 lbf |
| Sıkıştırılmış | 9 lbf |
| Gövde | |
| Çap | 0.5"1.27 cm |
| Çap Toleransı | 0.000" ila 0.002"0.00 cm / 0.01 cm |
| Uzunluk | 1.1"2.79 cm |
| Malzeme | Siyah Oksit Çelik |
| Flanş | |
| Kalınlık | 1/8"0.32 cm |
| Çap | 11/16"1.75 cm |
| Sıkıştırma Türü | Vida Kilidi Olmadan |
| Montaj Türü | Presle Takma |
| Uç Sıcaklığı | -40° F ila 190° F |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a)-I |
| Schedule B Numarası | 732690.8695 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Ağır hareketli parçaları güvenli bir şekilde yerine sabitlemek için bu yaylı pistonları dişsiz deliklere itin. Genellikle indeksleme uygulamalarında kullanılan bu pistonlar, yerinden çıkmadan daha büyük yan kuvvetlere dayanmak için bilyeli yaylı pistonlardan daha uzun bir buruna sahiptir. Bir parça buruna bastırdığında burun sıkışır ve ardından güçlü bir tutuş sağlamak için derin çentiklere veya oluklara girer.
Sıkı bir oturuş için, bu yaylı pistonları gövde çapından biraz daha küçük bir deliğe monte etmek üzere bir mandren presi kullanın.
Flanşlı Profil — Burun kısmı güçlü bir kuvvet altında sıkıştığında, flanşlı gövde yaylı pistonun delikten geriye doğru kaymasını engeller. Ayrıca, ayarlamalar yapmak için pistonu dışarı çekebilmenizi sağlayan bir tutma çıkıntısı görevi de görür.
Asetal Burun — Nemli ve ıslak ortamlar için en iyi plastik olan asetal, neme maruz kaldığında şişmez veya mukavemetini kaybetmez. Bu burunlar, hassas yüzeyleri çizmemek için ekstra yumuşaktır. Alüminyum gibi yumuşak malzemeler üzerinde kullanım için en uygunudur.
