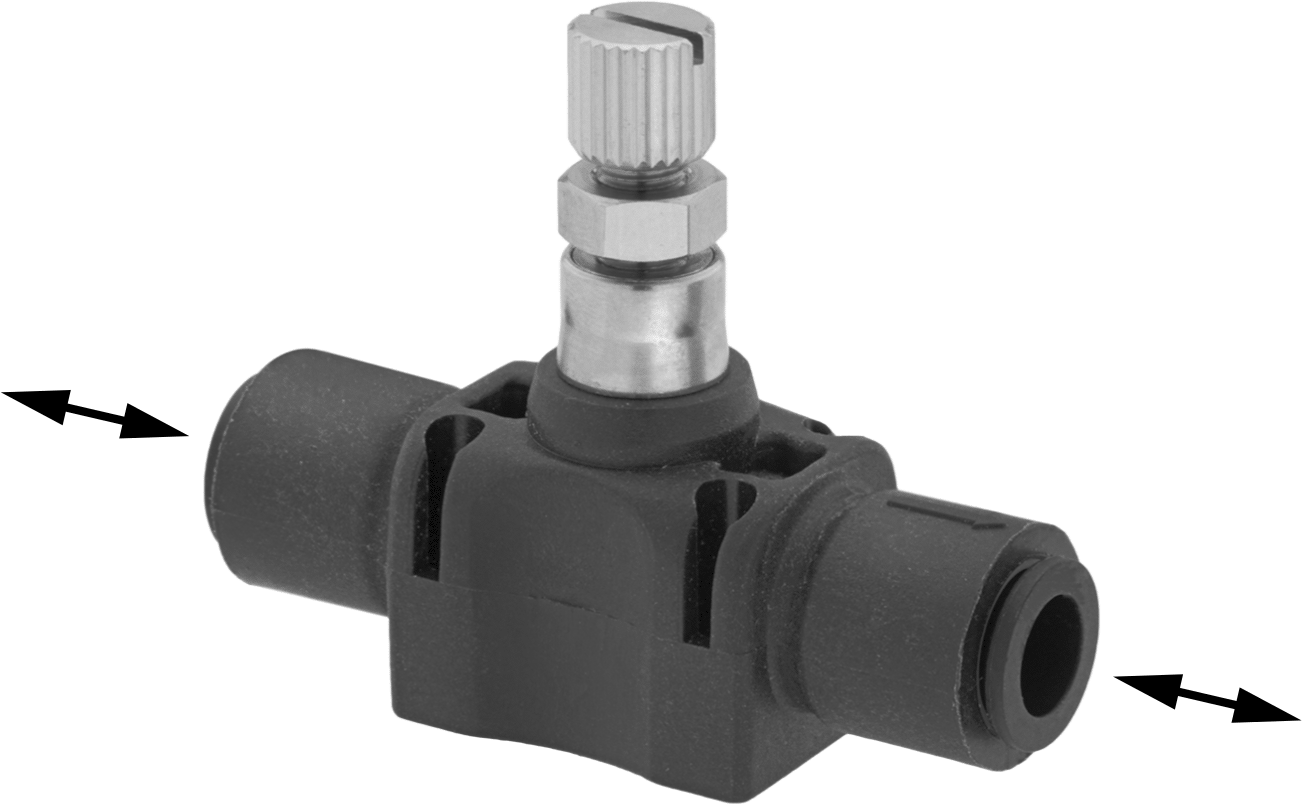

Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası
1/4" (0.64 cm) Basmalı Bağlantı Dişi Giriş x Çıkış
| Giriş | |
| Bağlantı Tipi | Tak ve Bağlan |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Tak ve Bağlan |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Cins | Dişi |
| Gövde Malzemesi | Naylon |
| Akış Katsayısı (Cv) | 0.037 |
| Akış Hızı @ 100 psi | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 6.53 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 35° F ila 155° F |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı), Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | İki Yön |
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Akış Ayar Mekanizması Sayısı | 1 |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |
| Uzunluk | 2"5.08 cm |
| Genişlik | 11/16"1.75 cm |
| Yükseklik | 1 3/4"4.44 cm |
| Şekil | Düz |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 848180.9015 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Tek bir kadran, hava akışının hızını her iki yönde eşit olarak ayarlar. Bu valfler, hava girişten çıkışa ve çıkıştan girişe doğru hareket ederken iki yöndeki akışı kontrol eder. Genellikle, akış silindire girerken (giriş) uzama hızını ve akış silindirden çıkarken (çıkış) geri çekilme hızını aynı anda kontrol etmek için kullanılırlar. En iyi kontrol için, silindir ile vana arasındaki boru uzunluğunu en aza indirmek üzere bunları silindire mümkün olduğunca yakın monte edin.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
Push-to-Connect Giriş Bağlantısı—Push-to-connect bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Bas-Bağlan Çıkış Bağlantısı — Bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
