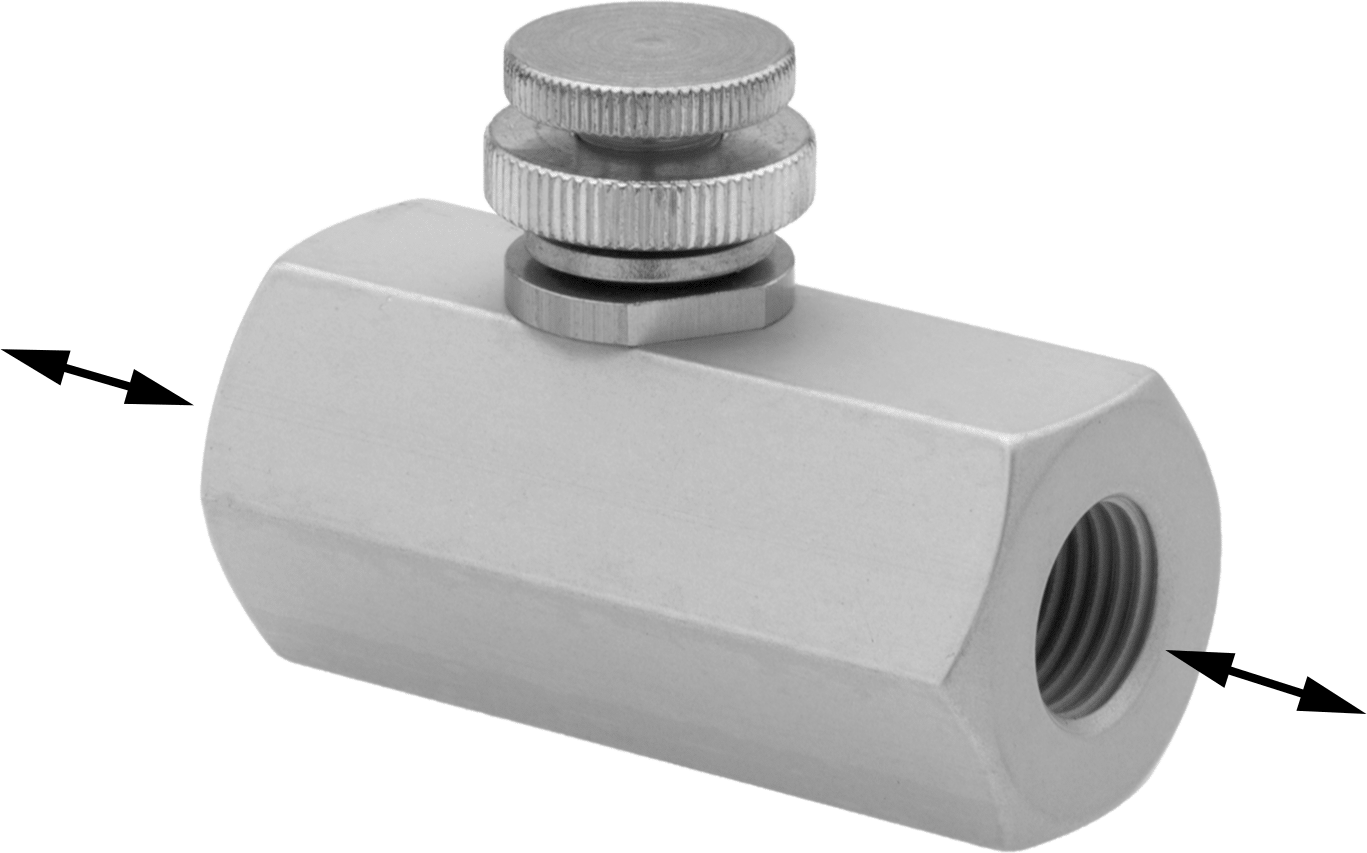

Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası

1/4 BSPP Dişi Giriş x 1/4 BSPP Dişi Çıkış

Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası, 1/4 BSPP Dişi Giriş x 1/4 BSPP Dişi Çıkış
₺23.657 Paket
8642K13
1'li paket
Giriş
Bağlantı TipiDişli
Boru Çapı1/40.64 cm
Diş TipiBSPP
CinsDişi
Çıkış
BağlantıDişli
Boru Çapı1/40.64 cm
Diş TipiBSPP
CinsDişi
Gövde MalzemesiAlüminyum
Akış Katsayısı (Cv)0.35
Akış Hızı @ 100 psi
MinimumDerecelendirilmemiştir
Maksimum12.95 scfm
Maksimum Basınç145 psi10.0 bar
Sıcaklık Aralığı-4° F ila 140° F
Akış Ayarlama MekanizmasıKadran
Akış Kontrol Konumu (ISO Tanımı)Çıkış Silindiri (Meter Çıkışı), Giriş Silindiri (Meter In)
ÇalıştırmaBasınç
Bağlantı Elemanı MalzemesiAlüminyum
Akış Kontrol Türüİki Yön
Kare Tırnak Boyutu içinBasınçlı Hava
Akış Ayar Mekanizması Sayısı1
Bağlantı Noktalarının Sayısı
Akış2
Giriş1
Çıkış1
Toplam
Uzunluk52 mm
Genişlik28 mm
Yükseklik40 mm
ŞekilDüz
Valf İşleviAkış Ayarı
Valf Tipiİğne
Menşe ÜlkeHindistan
DFARS UyumluluğuÖzel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)EAR99
REACH UyumluluğuREACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
RoHS UyumluluğuRoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri6(a), 6(b)-II
Schedule B Numarası848120.0080
ABD-Meksika-Kanada Anlaşması (USMCA) UygunluğuHayır

Tek bir kadran, hava akışının hızını her iki yönde eşit olarak ayarlar. Bu valfler, hava girişten çıkışa ve çıkıştan girişe doğru hareket ederken iki yöndeki akışı kontrol eder. Genellikle, akış silindire girerken (giriş) uzama hızını ve akış silindirden çıkarken (çıkış) geri çekilme hızını aynı anda kontrol etmek için kullanılırlar. En iyi kontrol için, silindir ile vana arasındaki boru uzunluğunu en aza indirmek üzere bunları silindire mümkün olduğunca yakın monte edin.

Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
