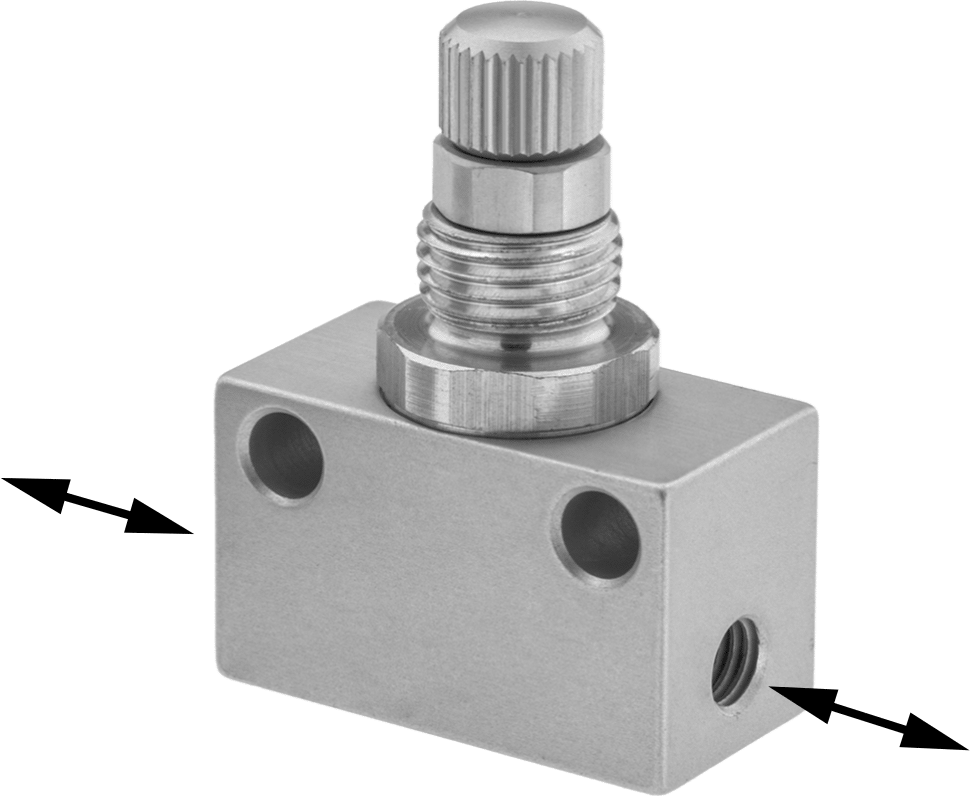

Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası

M5 x 0,8 mm Dişi Giriş x M5 x 0,8 mm Dişi Çıkış

Tek Kontrollü İki Yönlü Hava Akışı Kontrol Vanası, M5 x 0,8 mm Dişi Giriş x M5 x 0,8 mm Dişi Çıkış
₺15.221 Paket
8642K11
1'li paket
Giriş
Bağlantı TipiDişli
Diş BoyutuM5
Diş Adımı0.8 mm
Diş TipiMetrik
CinsDişi
Çıkış
BağlantıDişli
Diş BoyutuM5
Diş Adımı0.8 mm
Diş TipiMetrik
CinsDişi
Gövde MalzemesiAlüminyum
Akış Katsayısı (Cv)0.09
Akış Hızı @ 100 psi
MinimumDerecelendirilmemiştir
Maksimum3.33 scfm
Maksimum Basınç145 psi10.0 bar
Sıcaklık Aralığı-4° F ila 140° F
Akış Ayarlama MekanizmasıKadran
Akış Kontrol Konumu (ISO Tanımı)Çıkış Silindiri (Meter Çıkışı), Giriş Silindiri (Meter In)
ÇalıştırmaBasınç
Bağlantı Elemanı MalzemesiAlüminyum
Akış Kontrol Türüİki Yön
Kare Tırnak Boyutu içinBasınçlı Hava
Akış Ayar Mekanizması Sayısı1
Bağlantı Noktalarının Sayısı
Akış2
Giriş1
Çıkış1
Toplam
Uzunluk26 mm
Genişlik14 mm
Yükseklik49 mm
ŞekilDüz
Valf İşleviAkış Ayarı
Valf Tipiİğne
Menşe ÜlkeHindistan
DFARS UyumluluğuÖzel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)EAR99
REACH UyumluluğuREACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
RoHS UyumluluğuRoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri6(b)
Schedule B Numarası848120.0080
ABD-Meksika-Kanada Anlaşması (USMCA) UygunluğuHayır

Tek bir kadran, hava akışının hızını her iki yönde eşit olarak ayarlar. Bu valfler, hava girişten çıkışa ve çıkıştan girişe doğru hareket ederken iki yöndeki akışı kontrol eder. Genellikle, akış silindire girerken (giriş) uzama hızını ve akış silindirden çıkarken (çıkış) geri çekilme hızını aynı anda kontrol etmek için kullanılırlar. En iyi kontrol için, silindir ile vana arasındaki boru uzunluğunu en aza indirmek üzere bunları silindire mümkün olduğunca yakın monte edin.

Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
