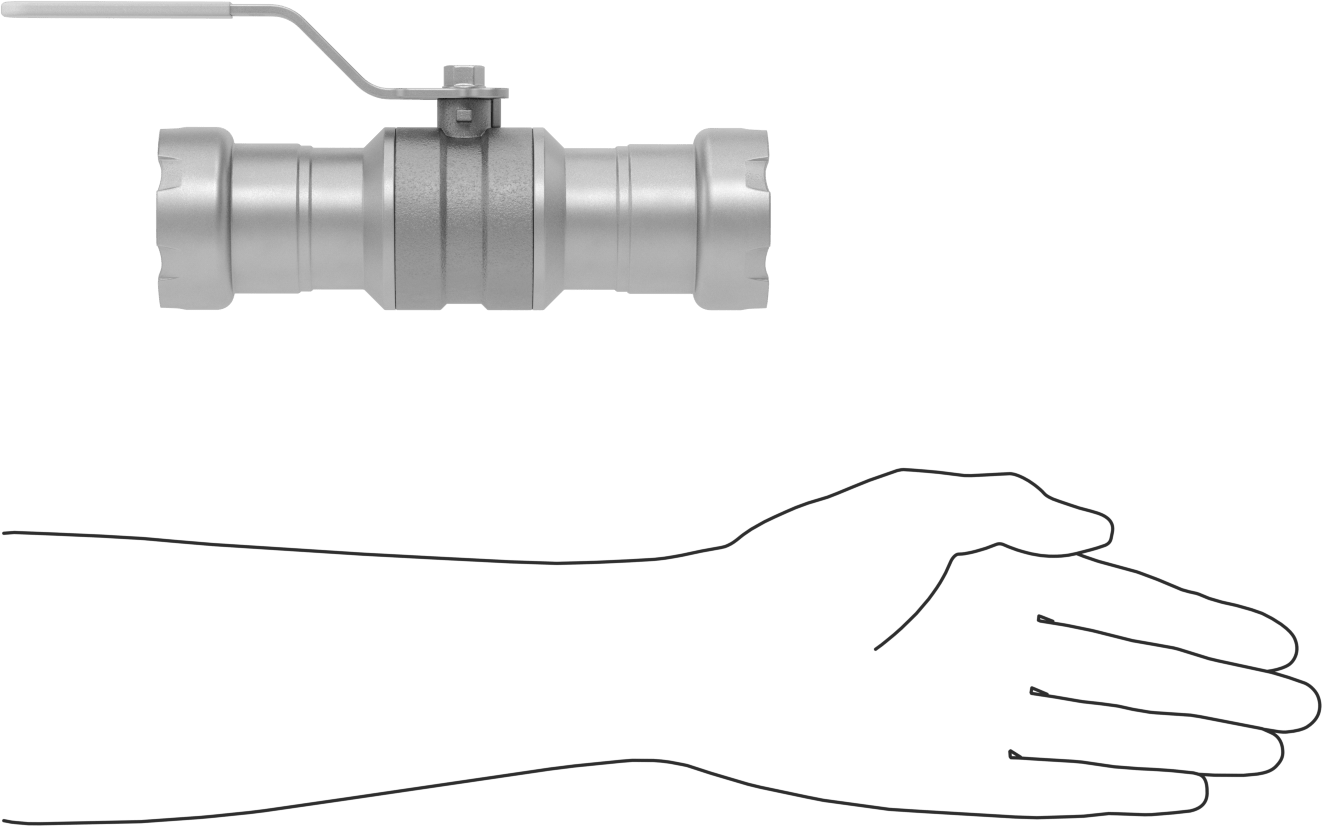

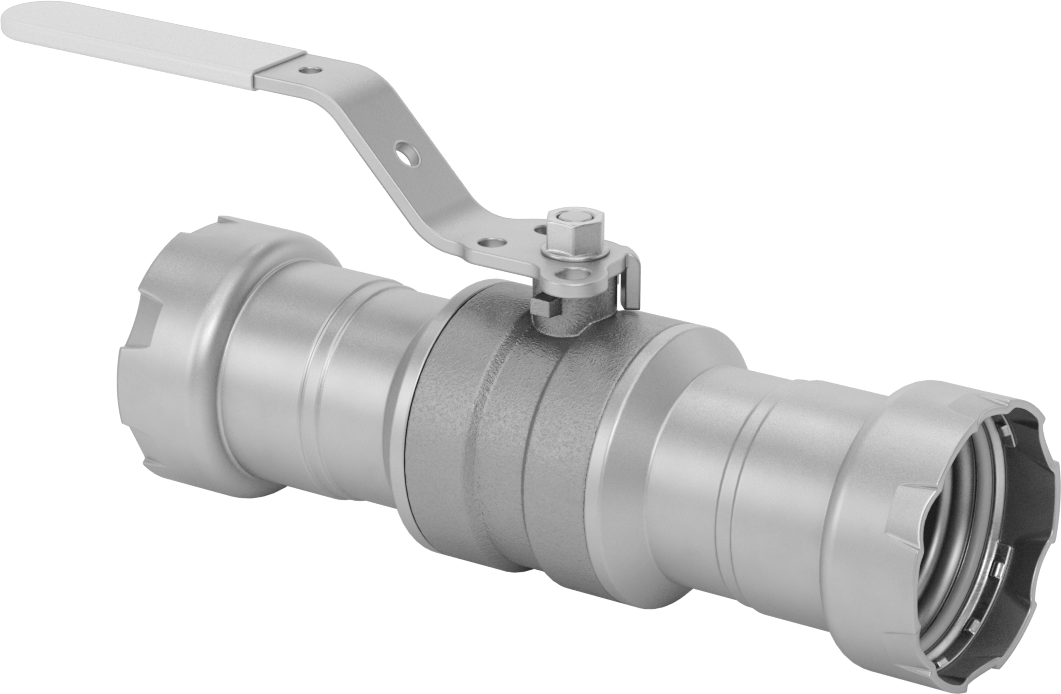

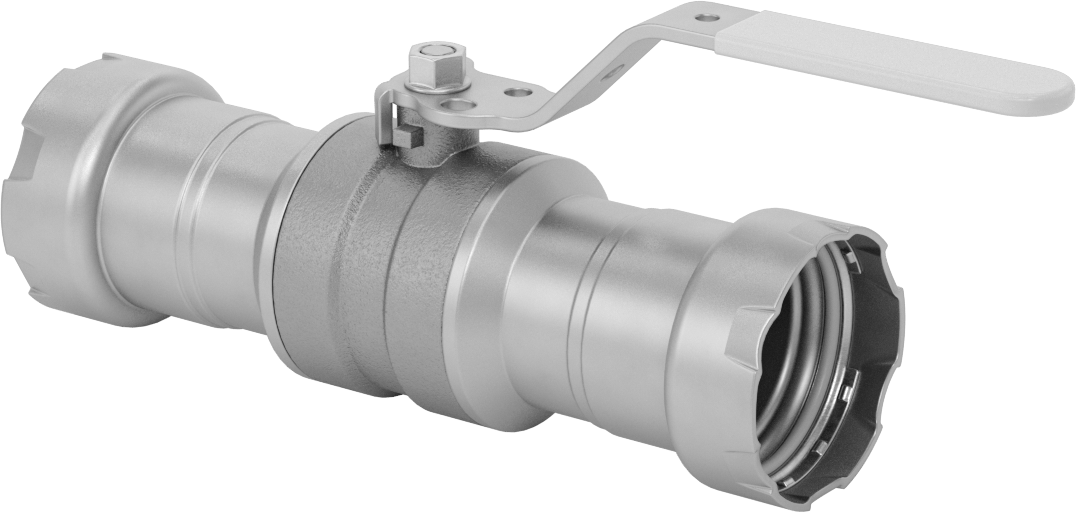

Pres Bağlantılı Bağlantı Parçalı Açma/Kapama Vanası, Kilitlenebilir Konektör Bronz Gövde
1-1/4 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Yağ, Hava, Bütan, Dizel Yakıt, Doğal Gaz, Propan |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Pres Bağlantısı |
| Cins | Dişi |
| Boru Çapı | 1 1/43.17 cm |
| Dişli Derinliği | 1 7/8"4.76 cm |
| Akış Katsayısı (Cv) | 93 |
| Maksimum Basınç | 125 psi @ 100° F |
| Sıcaklık Aralığı | -40° ila 180° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Bronz |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Boru için | |
| Çizelge | 10, 40 |
| Malzeme | Çelik |
| Uyumlu Olduğu | Viega MegaPress |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 7 1/2"19.05 cm |
| Maksimum Kelepçe Çapı İçin | 1/4"0.64 cm |
| Toplam | |
| Yükseklik | 3 7/8"9.84 cm |
| Uzunluk | 9 9/16"24.29 cm |
| Karşılanan Teknik Özellikler | ANSI LC4/CSA 6.32, ASME B31.1, ASME B31.3, ASME B31.9, Uluslararası Yakıt Gazı Kodu |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
Isı veya lehimleme gerektirmeyen kalıcı, sızdırmaz bir bağlantı için bu vanaları metal borulara kıvırın. Hepsi tam geçitlidir, bu nedenle akışı kısıtlamazlar. Vananızın uyumluluğuna göre bir kıvırma aleti seçin: Viega ProPress veya Viega MegaPress.
Bronz vanalar, pirinç ve çinko-nikel kaplı çelik vanalara göre korozyona daha dayanıklıdır. Buna-N kauçuk contalı vanalar suya, yağa, yakıta ve yağlayıcılara dayanıklıdır, bu nedenle yakıt gazı sistemlerinde ve hava hatlarında iyi çalışır. Yakıt gazı sistemleri için ANSI standartlarını karşılar ve Uluslararası Yakıt Gazı Yönetmeliğine uygundur.
Kilitlenebilir kol tutamaçlarını bir asma kilit (ürünle birlikte verilmez) kullanarak yerine sabitleyin.
ASME B31 kod gerekliliklerini karşılayan valfler, basınçlı boru sistemleri standartlarına uygundur.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
