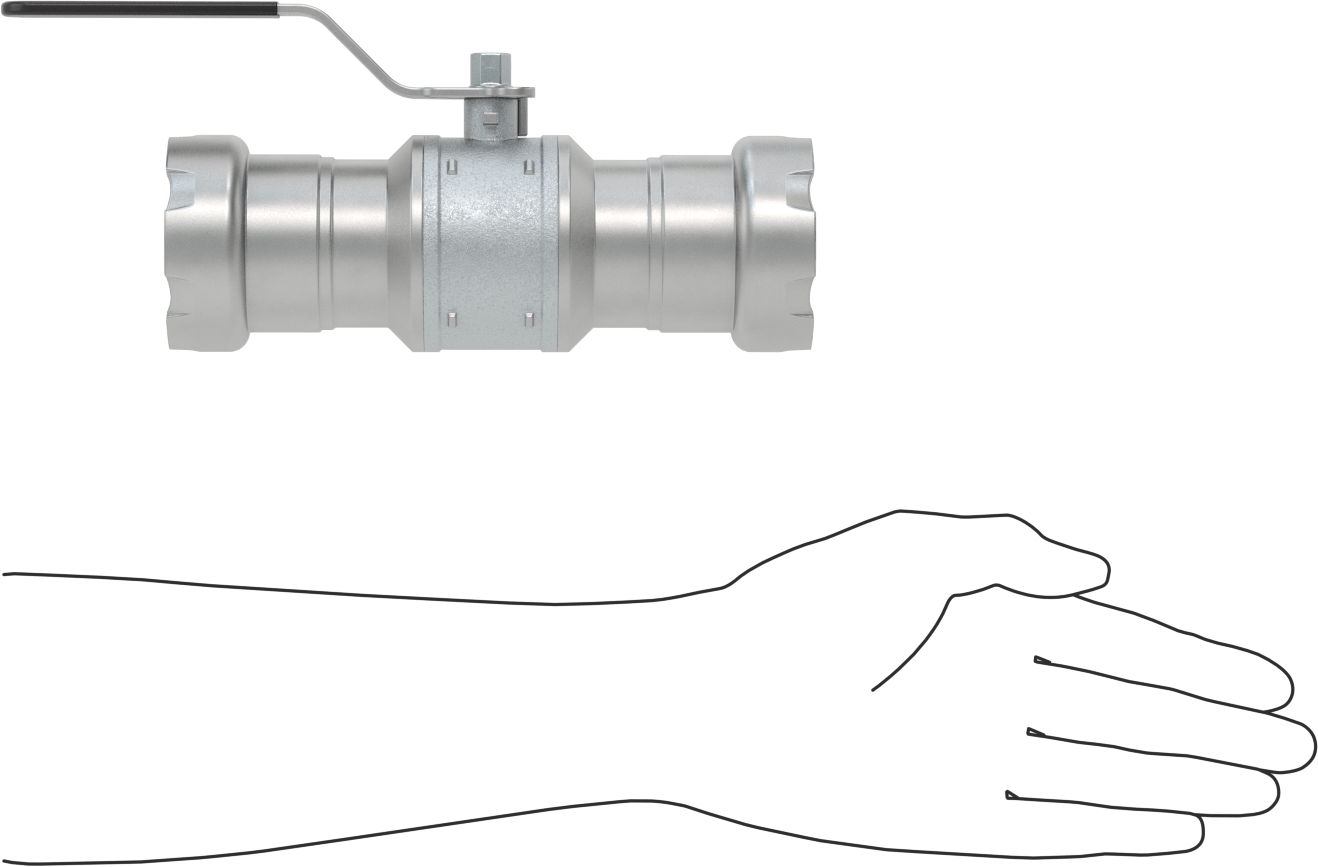

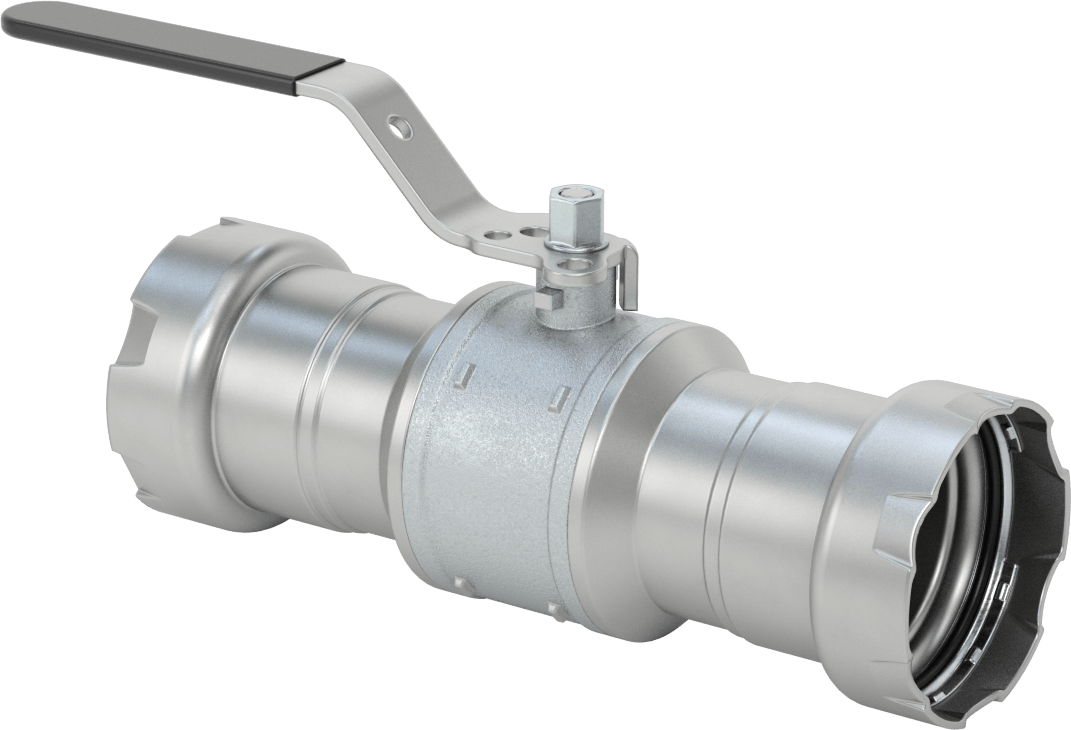

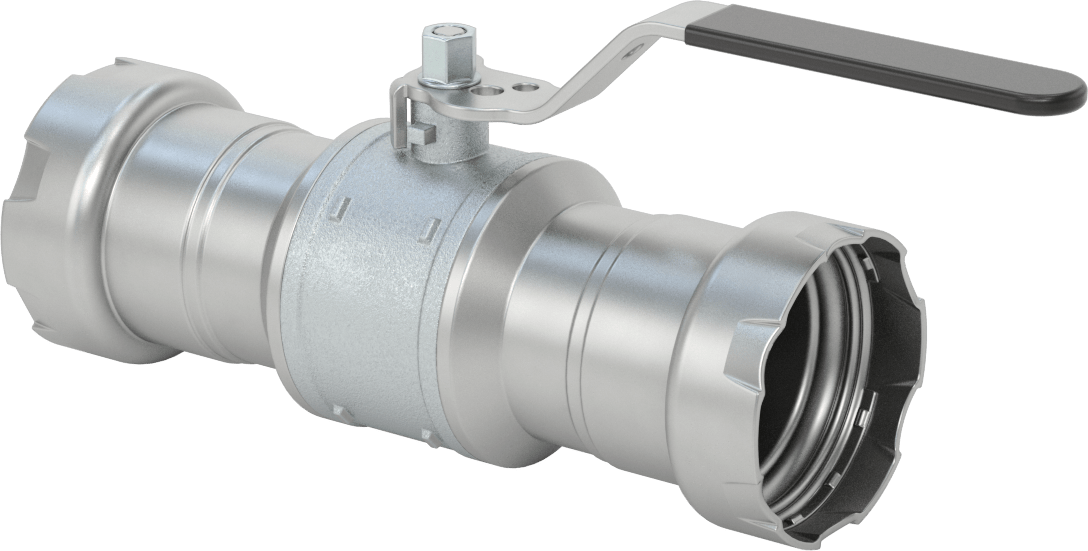

Pres Bağlantılı Bağlantı Parçalı Açma/Kapama Vanası
Kilitlenebilir Konektör, Kaplamalı Çelik Gövde 1-1/2 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Hava |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Pres Bağlantısı |
| Cins | Dişi |
| Boru Çapı | 1 1/23.81 cm |
| Dişli Derinliği | 1 55/64"4.72 cm |
| Akış Katsayısı (Cv) | 124 |
| Maksimum Basınç | 250 psi @ 100° F |
| Sıcaklık Aralığı | 0° ila 250° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Çinko-Nikel Kaplı Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | EPDM Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Boru için | |
| Çizelge | 10, 40 |
| Malzeme | Çelik |
| Uyumlu Olduğu | Viega MegaPress |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 8"20.32 cm |
| Maksimum Kelepçe Çapı İçin | 1/4"0.64 cm |
| Toplam | |
| Yükseklik | 4 3/8"11.11 cm |
| Uzunluk | 10 1/8"25.72 cm |
| Karşılanan Teknik Özellikler | ASME B31.1, ASME B31.3, ASME B31.9 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
Isı veya lehimleme gerektirmeyen kalıcı, sızdırmaz bir bağlantı için bu vanaları metal borulara kıvırın. Hepsi tam portludur, bu nedenle akışı kısıtlamazlar. Vananızın uyumluluğuna göre bir kıvırma aleti seçin: Viega ProPress veya Viega MegaPress. Çinko-nikel kaplı çelik vanalar, pirinç ve bronz vanalardan daha güçlü ve dayanıklıdır, bu nedenle daha uzun ömürlüdür.
EPDM kauçuk contalı vanalar genellikle su işleme hatlarında, yangın sprinklerlerinde ve ısıtma ve soğutma sistemlerinde bulunur. Buna-N kauçuk contalı vanalarla karşılaştırıldığında, bu vanalar sabunlu çözeltilerle ve sıcaklık dalgalanmalarıyla daha iyi başa çıkar.
Kilitlenebilir kol tutamaçlarını bir asma kilit (ürünle birlikte verilmez) kullanarak yerine sabitleyin.
ASME B31 kod gerekliliklerini karşılayan valfler, basınçlı boru sistemleri standartlarına uygundur.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
