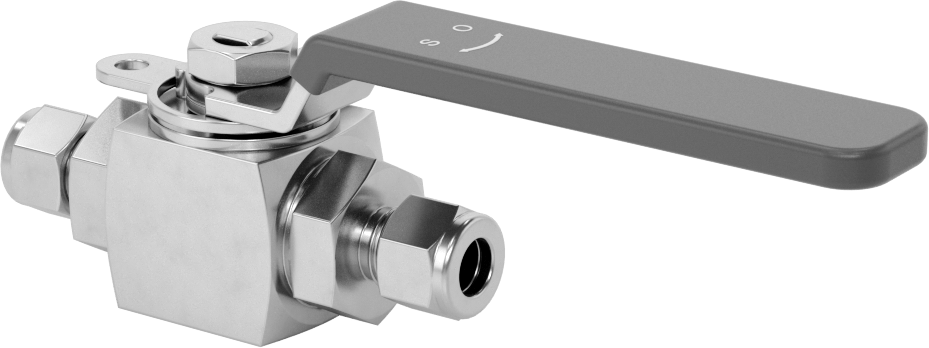

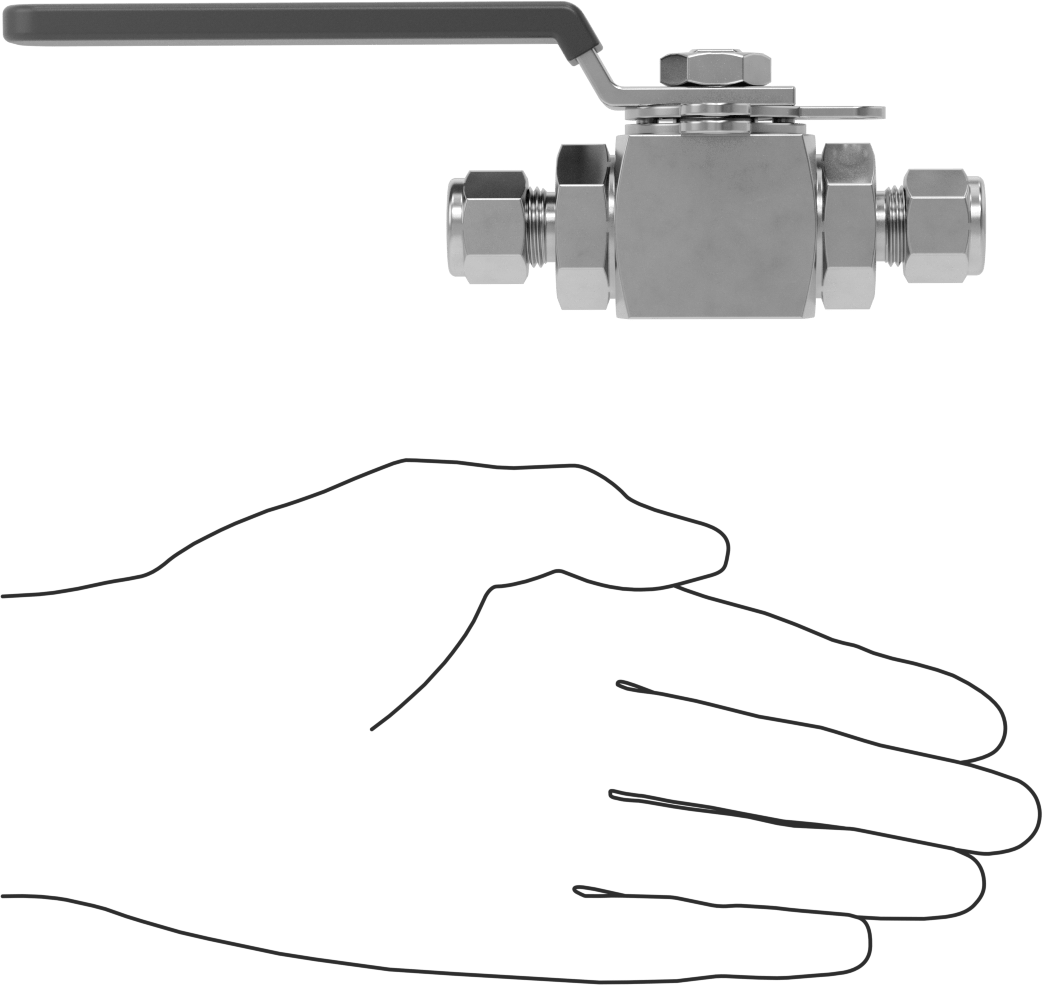

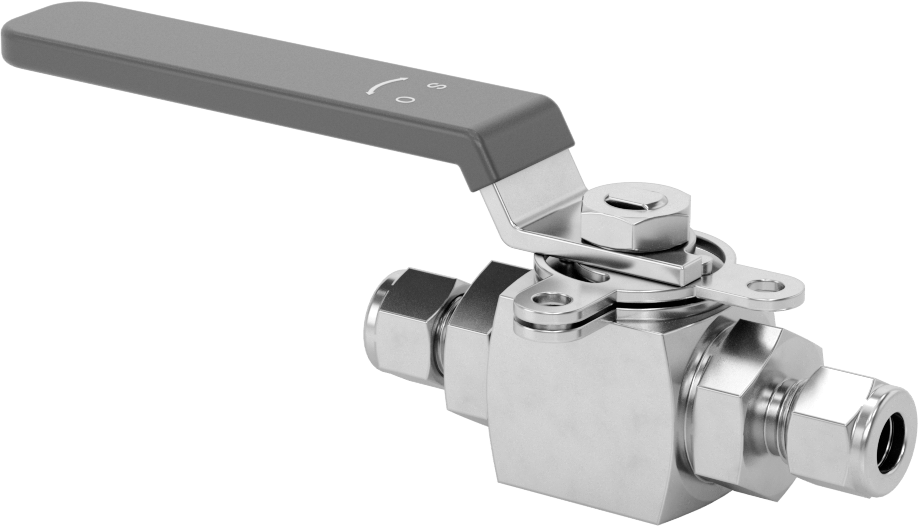

Yor-Lok Bağlantı Elemanlı Yüksek Basınçlı Açma/Kapama Vanası, Kilitlenebilir Kol Saplı
3/8" (0.95 cm) Boru Dış Çapı için
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Kare Tırnak Boyutu için | Hava, Yağ, Buhar, Su |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Yor Lok |
| Cins | Dişi |
| Kare Boru İç Genişliği için | 3/8"0.95 cm |
| Akış Katsayısı (Cv) | 3.7 |
| Maksimum Basınç | 5,500 psi @ 70° F |
| Maksimum Buhar Basıncı | 200 psi @ 350° F |
| Sıcaklık Aralığı | -20° ila 355° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PCTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 3 3/4"9.53 cm |
| Maksimum Kelepçe Çapı İçin | 15/64"0.60 cm |
| Toplam | |
| Yükseklik | 2 1/8"5.40 cm |
| Uzunluk | 6 13/16"17.30 cm |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Güney Kore |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
4.500 psi'ye kadar basınca dayanacak şekilde tasarlanan bu vanalar, yüksek basınçlı hatlar için idealdir. Ekstra kavrama gücü ve güçlü sızdırmazlık için, somunu sıktığınızda boruya kenetlenen iki manşonlu Yor-Lok bağlantı parçalarına sahiptir. Hepsi Swagelok®, Let-Lok ve Parker A-Lok bağlantı parçalarıyla uyumludur. 316 paslanmaz çelikten üretilen bu vanalar, mükemmel korozyon direncine sahiptir. Hepsi standart bağlantı noktalıdır, bu nedenle akışı hafifçe kısıtlarlar.
Kilitlenebilir tutamaklar, bir asma kilit (dahil değildir) kullanılarak yerine sabitlenebilir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
