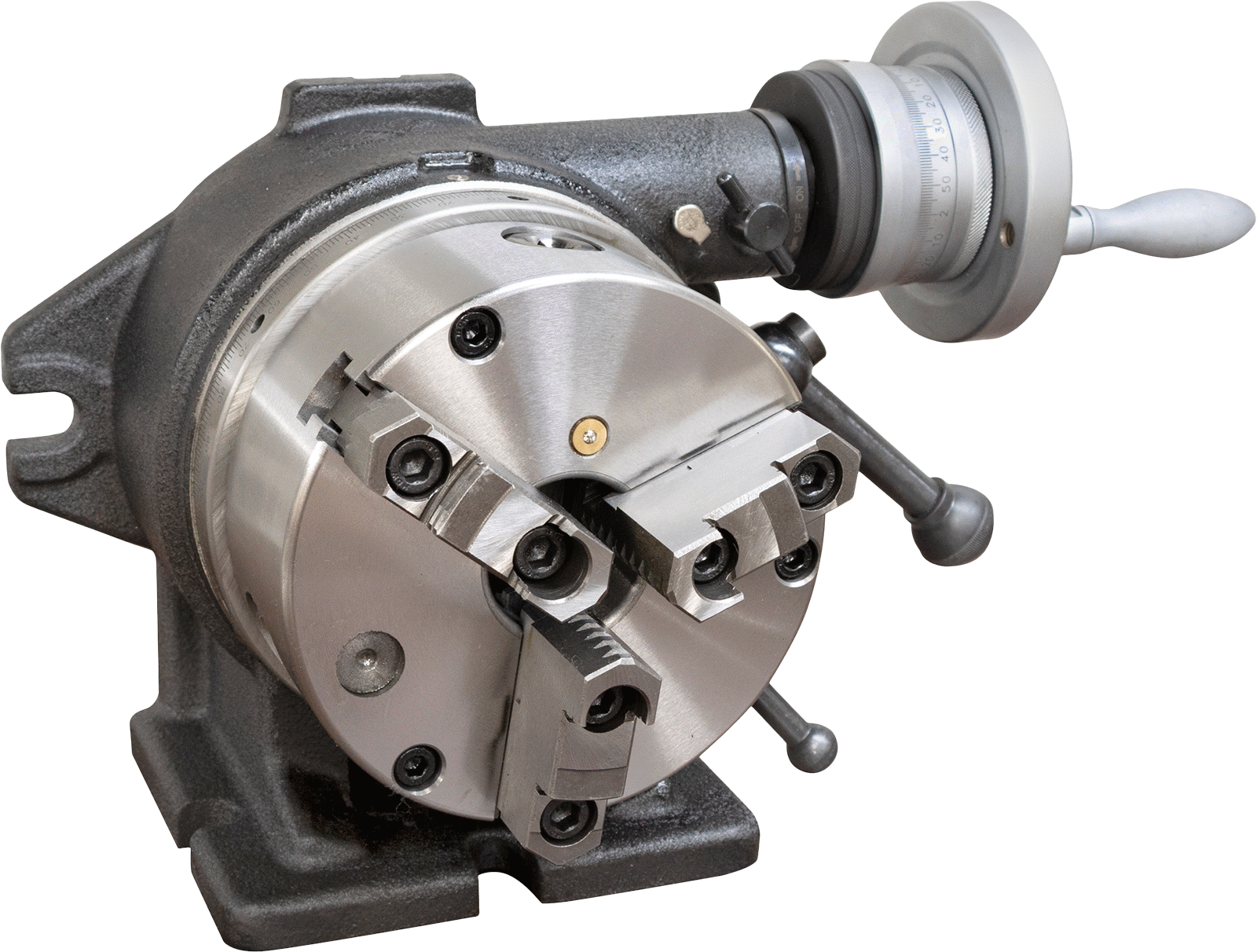

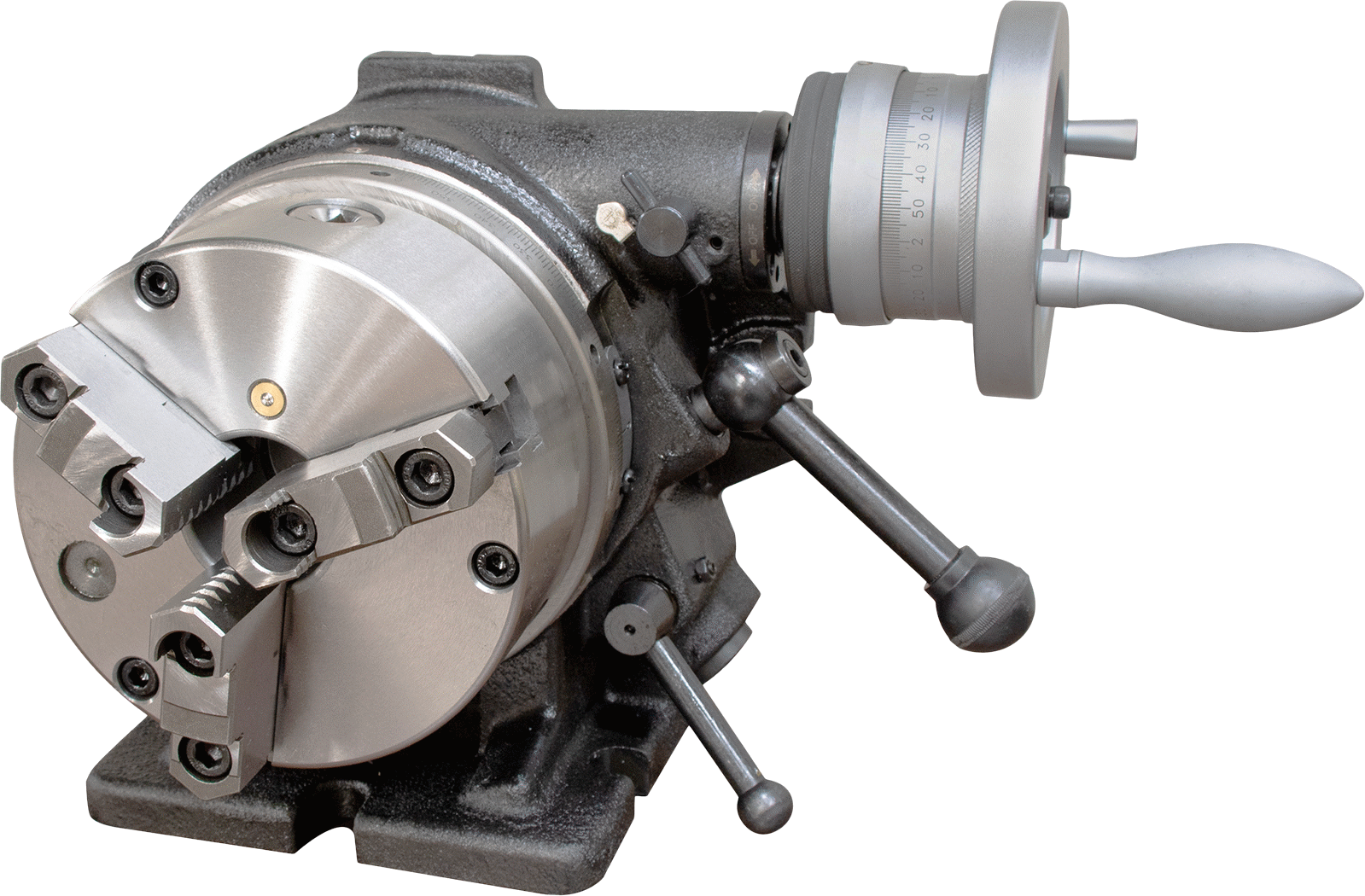

İndeksleme Çeneli Mandren Fikstürü
3 Ters Çevrilebilir Çene, 6" (15.24 cm) Torna Mandreni Çapı
| Çene Sayısı | 3 |
| Çene Tipi | Ters çevrilebilir |
| İş Parçası İçin | |
| Dış Çap | 13/32 inç ila 6 5/32 inç (10 ila 155 mm) |
| ID | 5/32“ ila 1 21/32” (4 ila 42 mm) |
| Endeks Artımları | 15°, 30°, 45°, 60°, 90°, 120°, 180° |
| Torna Mandren Çapı | 6"15.24 cm |
| Merkez Delik Çapı | 1 3/4"4.44 cm |
| Merkez yüksekliği | 5"12.70 cm |
| Toplam | |
| Uzunluk | 9 7/8"25.08 cm |
| Genişlik | 8 3/4"22.23 cm |
| Yükseklik | 10 7/16"26.51 cm |
| Taban | |
| Uzunluk | 8 5/8"21.91 cm |
| Genişlik | 5 7/8"14.92 cm |
| Yükseklik | 9 1/4"23.49 cm |
| Tolerans | |
| Paralellik | 0.0002"0.00 cm |
| Düzgünlük | 0.0002"0.00 cm |
| Malzeme | Çelik |
| Montaj Yuvaları | |
| Adet | 5 |
| Genişlik | 5/8"1.59 cm |
| İçerir | Bir adet mandren anahtarı |
| Performans | Kendinden Merkezlemeli |
| Güç Kaynağı | Kılavuz |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Punta Tezgahları |
İş parçası tutma amaçlı indeksli pens tertibatlarından daha esnektir; bu tertibatlar, pensleri değiştirmeye gerek kalmadan çok çeşitli boyutlardaki parçaları tutabilir. Spindexer olarak da bilinen bu tertibatlar, genellikle delik desenleri açmak, zımbaları şekillendirmek ve kesici aletleri bilemek için kullanılır. Birlikte hareket eden üç çenesi ile mandren, parçaları otomatik olarak ortalar ve hatta yuvarlak olmayan veya pürüzlü yüzeylere sahip iş parçalarını bile kavrar. Sıkı toleranslara göre taşlanmış taban, makine masalarına yatay veya dikey konumda monte edildiğinde düz durur ve hizasızlığı önler. Ortasından geçen bir deliği sayesinde uzun parçaları tutmakta da hiçbir sorun yaşamazlar. Mandren çıkarılabilir, bu sayede bunları döner tabla olarak da kullanabilirsiniz.
3 Çene — Üç çeneli fikstürler, yuvarlak iş parçalarını kavramak için en iyisidir.
Punta—İndeksleme ve işleme sırasında stabiliteyi artırmak için uzun iş parçalarını destekleyin.
