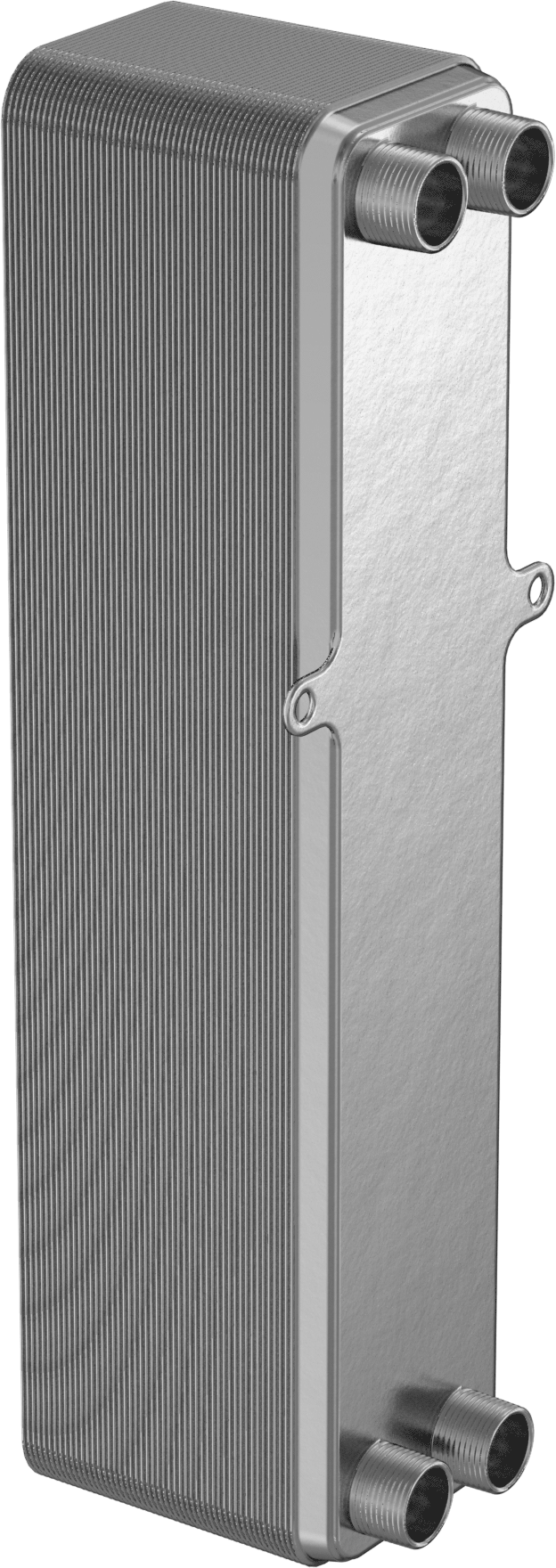

Yüksek Verimli Isı Değiştirici, ASME Bpvc Kodu
75000 Btu/saat Isıtma/Soğutma Kapasitesi
| Sertifikasyon | ASME BPVC.VIII.1 |
| Levha | |
| Malzeme | Bakır Lehimli 316 Paslanmaz Çelik |
| Adet | 50 |
| Isıtma/Soğutma Kapasitesi | 75,000 BTU/hr |
| Yüzey Alanı | 26.8 ft² |
| Sıcaklık Aralığı | -310° F ila 450° F |
| Boru Çapı | 12.54 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Akış Kapasitesi | 34 gpm |
| Maksimum Basınç | 435 psi30 bar |
| Toplam | |
| Yükseklik | 20 11/16"52.55 cm |
| Genişlik | 4 3/8"11.11 cm |
| Derinlik | 6 3/16"15.72 cm |
| Montaj Deliği | |
| Adet | 2 |
| Çap | 13/32"1.03 cm |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Kare Tırnak Boyutu için | Etilen Glikol, Hidrolik Yağı, Makine Yağı, Motor Yağı, Propilen Glikol, Buhar, Su |
| Isı Değiştirici Tipi | Lehimli Plaka |
| Performans | Yüksek Verimlilik |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 841950.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
İstiflenmiş, oluklu plakalar, bu lehimli plakalı ısı eşanjörlerinden geçen sıvı veya buharla teması en üst düzeye çıkararak, kabuk ve borulu ısı eşanjörlerine göre daha hızlı ısı transferi sağlar. Plakalar, %100 sızdırmaz yapı sağlamak için vakum fırınında lehimlenir.
ASME BPVC.VIII.1 Sertifikalı Isı Değiştiriciler — ASME BPVC VIII.1 bakır lehimli ısı değiştiriciler, 85° F su kullanarak 100 SSU yağı 125° F'ye soğutmaya dayalı bir Btu/saat soğutma kapasitesine sahiptir. Bunlar, basınçlı kapların yapımı için ASME Kazan ve Basınçlı Kaplar Kodu (BPVC) gerekliliklerini karşılar.
Bakır Lehimli 316 Paslanmaz Çelik Plaka — Bakır lehimli ısı eşanjörleri, 70°F sıcaklıktaki su kullanılarak 120°F'den 100°F'ye soğutma suyuna dayalı olarak Btu/saat soğutma kapasitesine sahiptir.
