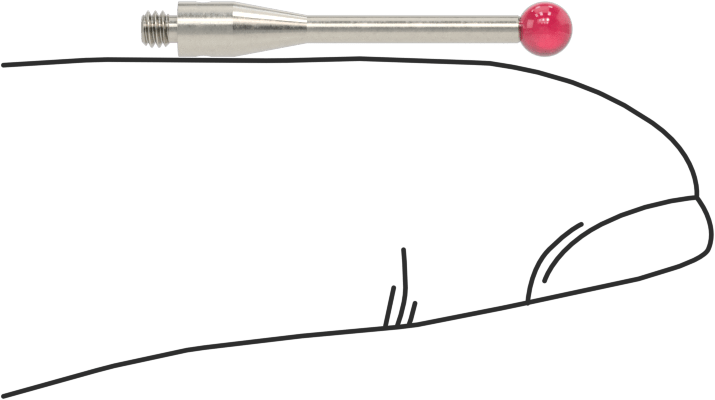

Renishaw Prob İğnesi, Yakut Top Uçlu
M2 x 0.4 mm, Model Numarası A-5000-4160
| Uç | |
| Çap | 3 mm |
| Malzeme | Yakut |
| Uç Çapı Toleransı | -0.00013 mm ila 0.00013 mm |
| Kalem Ucu Şekli | Bilye |
| Montaj Dişi | |
| Boyut | M2 × 0.4 mm |
| Cins | Erkek |
| Etkili Çalışma Uzunluğu | 17 mm |
| Toplam Uzunluk | 20 mm |
| Mil Çapı | 1.5 mm |
| Malzeme | |
| Mil | Paslanmaz Çelik |
| Gövde | Paslanmaz Çelik |
| Bilye | |
| Hassasiyet Sınıfı | 5 |
| Küresellik Toleransı | -0.00013 mm ila 0.00013 mm |
| Üretici | Renishaw |
| Üretici Model Numarası | A-5000-4160 |
| Menşe Ülke | Birleşik Krallık |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903190.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
En genel amaçlı prob uçlarımız olan bu Renishaw uçları, hem dokunmalı tetiklemeli hem de taramalı problarla birlikte kullanılır. Bu uçlar iş parçanıza dokunduğunda, probunuzu tetikleyerek bir sinyal göndermesini ve geometrik özellikleri ölçmesini sağlar. Top ucu, sertlik açısından elmastan sonra ikinci sırada yer alan yakuttan yapılmıştır, bu nedenle zamanla şeklini kaybetmez veya aşınmaz. Tamamen yuvarlak ve pürüzsüzdür, böylece iş parçanıza birden fazla hassas noktadan temas etmemesi sağlanır ve hatalı ölçümler önlenir. Ancak, bu prob uçları alüminyum veya dökme demir yüzeylerde iyi sonuç vermez. Alüminyum, yakuta bulaşabilir ve tarama işleri sırasında dökme demir ile yakut birbirini çizebilir.
Genel bir kural olarak, uygulamanız için uygun olan en kısa uzunluğa ve en büyük top uç çapına sahip bir stylus seçmelisiniz. Bir stylus çok uzunsa, olması gerekenden daha uzağa hareket etme olasılığı artar ve bu da ölçüm doğruluğunu azaltır. Daha büyük top uçları, sapın yanlışlıkla iş parçanıza dokunarak okumayı engelleme olasılığını azaltır.
M2 Montaj Dişi — M2 veya M3 dişli problar genellikle koordinat ölçüm makinelerinde (CMM'ler) kullanılır.
