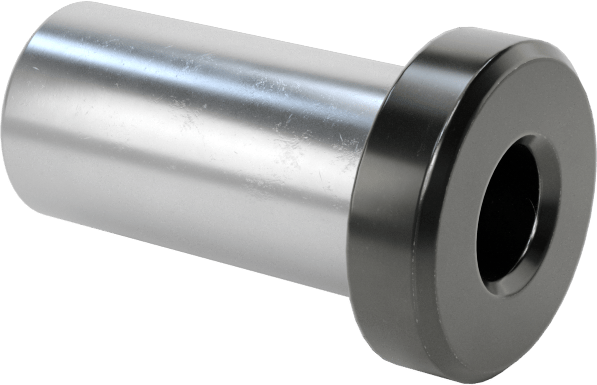

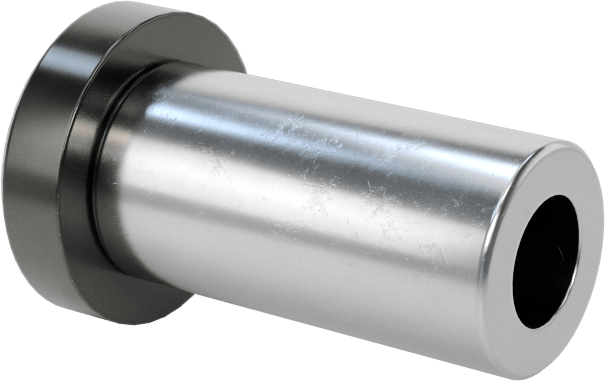

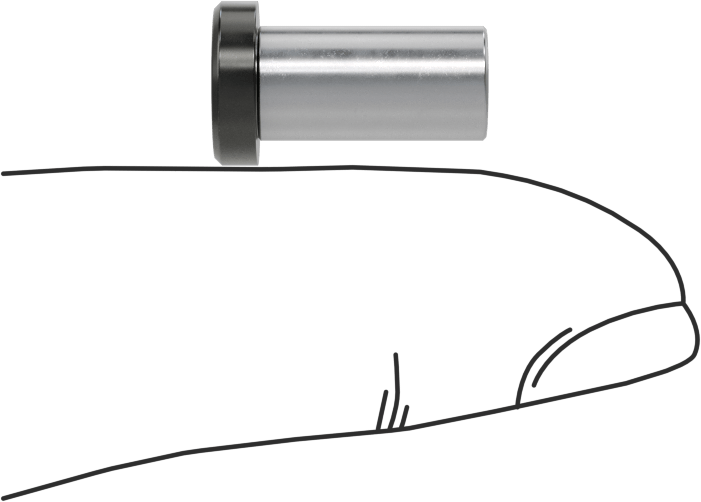

Başlıklı Presle Takılan Matkap Burcu

0.1406" (0.36 cm) ID, 1/4" (0.64 cm) OD, 1/2" (1.27 cm) Uzunluk

Teknik Çizim

ID	0.1406"0.36 cm
Dış Çap	1/4"0.64 cm
Uzunluk	1/2"1.27 cm
Matkap Boyutu	9/64"0.36 cm
Matkap Boyutunun Ondalık Karşılığı	0.1406"0.36 cm
Başlık
Dış Çap	23/64"0.91 cm
Kalınlık	3/32"0.24 cm
Tolerans
ID	0.0001" ila 0.0004"0.00 cm / 0.00 cm
Dış Çap	0.0013" ila 0.0016"0.00 cm / 0.00 cm
Uzunluk	-0.015" ila 0.015"0.04 cm / 0.04 cm
Matkap Burcu Tipi	H
Malzeme	Çelik
Sertlik	Rockwell C61
Matkap Burcu Dokusu	Pürüzsüz
Montaj Kalıcılığı	Kalıcı
Menşe Ülke	Birleşik Krallık
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	846620.8035
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Bu burçlardaki flanşlı başlık, bir durdurucu görevi görür; böylece aşırı delme basıncı altında bile jigin içinden geçmezler. Bunlar, başlıklı burçlar olarak da bilinen ANSI Tip H burçlardır. Başlık, destek sağlar ve jigi yoğun kullanımdan kaynaklanan hasarlardan korur; bu nedenle genellikle ince veya yumuşak malzemelerden yapılmış jiglerde kullanılırlar. Bu burçlar, matkap ucunuzu, raybanızı veya diğer kesme uçlarınızı yönlendirerek bir iş parçasından diğerine doğru ve tutarlı delikler açmanızı sağlar. Ayrıca ara parçalar, şimler ve makine burçları olarak da kullanılırlar. Sertleştirilmiş, taşlanmış çelikten üretilen bu burçlar, şeklini korur ve aşınmaya karşı dirençlidir, bu sayede değiştirilmeye gerek kalmadan birçok döngü boyunca dayanır.

Takmak için, burcu jiginizdeki bir deliğe yerleştirin. Standart bir delikte, başlık jig plakasının üzerinde kalacaktır; aynı hizada monte etmek için, havşa deliğine takın. Burcun altındaki pahlı kenar, burcun delikte ortalanmasına yardımcı olur. Ortalandıktan sonra, hidrolik veya kol presiyle burcu yerine bastırın.

İhtiyacınız olan boyutu göremiyor musunuz? Ek boyutlar da mevcuttur.
