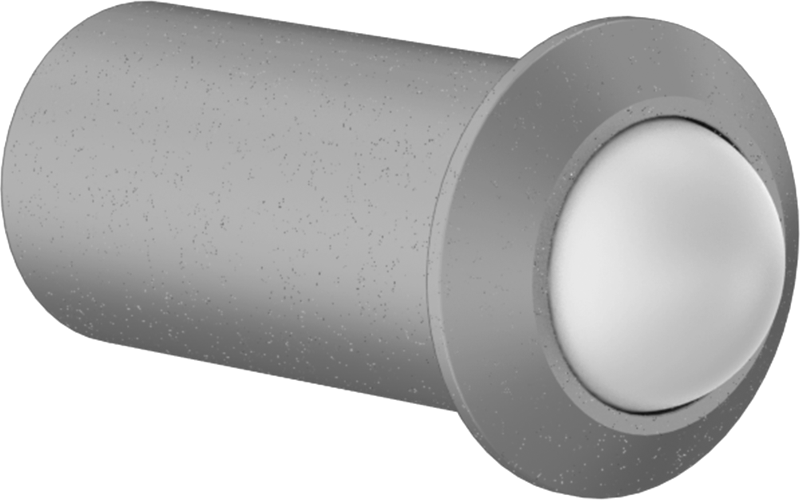

Presle Takılan Top Burunlu Yaylı Piston, Naylonlu Çelik Gövde
0,188" (0.48 cm) Gövde Çapı, 1-2,5 lb. Kuvvet
| Burun | |
| Uzatılmış Uzunluk | 0.058"0.15 cm |
| Çap | 0.156"0.40 cm |
| Malzeme | Naylon |
| Tip | Bilye |
| Profil | Flanşlı |
| Uç Kuvveti | |
| Uzatılmış | 1 lbf |
| Sıkıştırılmış | 2.5 lbf |
| Gövde | |
| Çap | 0.188"0.48 cm |
| Çap Toleransı | 0.000" ila 0.002"0.00 cm / 0.01 cm |
| Uzunluk | 0.39"0.99 cm |
| Malzeme | Çelik |
| Doku | Pürüzsüz |
| Flanş | |
| Kalınlık | 3/64"0.12 cm |
| Çap | 1/4"0.64 cm |
| Sıkıştırma Türü | Vida Kilidi Olmadan |
| Montaj Türü | Presle Takma |
| Uç Sıcaklığı | -20° F ila 180° F |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a)-I |
| Schedule B Numarası | 732690.8695 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Montaj yüzeyinizde diş açamıyorsanız, bu yaylı pistonları diş açılmamış deliklere itin. Bunlar, diş açmaya çalıştığınızda çatlayabilecek ahşap, plastik ve diğer yumuşak malzemelerde iyi sonuç verir. Yaylı bilye, bir parça üzerine bastırıldığında sıkışır ve ardından parçayı yerinde tutmak için bir çentik veya oluğa çıkar.
Sıkı bir oturuş için, bu yaylı pistonları gövde çapından biraz daha küçük bir deliğe monte etmek üzere bir mandren presi kullanın.
Flanşlı Profil — Burun kısmı güçlü bir kuvvet altında sıkıştığında, flanşlı gövde yaylı pistonun delikten geriye doğru kaymasını engeller. Ayrıca, ayarlamalar yapmak için pistonu dışarı çekebilmenizi sağlayan bir tutma çıkıntısı görevi de görür.
Naylon Burun — Hassas yüzeylerin çizilmesini önlemek için ekstra yumuşaktır. Naylon, alüminyum gibi yumuşak malzemeler üzerinde kullanım için en uygunudur. Ancak neme maruz kaldığında şişer ve zayıflar, bu nedenle sadece kuru ortamlarda kullanılmalıdır.
Pürüzsüz Gövde—Bu yaylı pistonlar, dişsiz deliklere zahmetsizce kayar, ancak tırtıllı gövdeli olanlar kadar sıkı tutunmaz.
