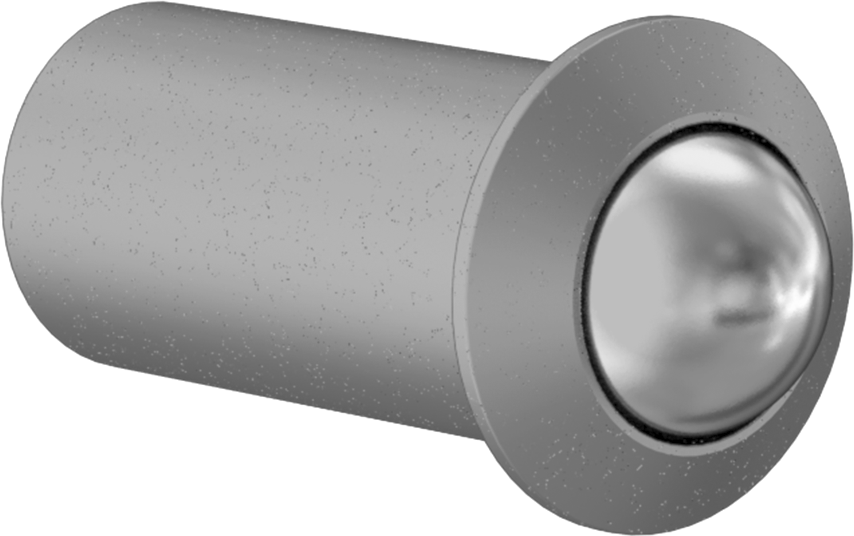

Presle Takılan Paslanmaz Çelik Küresel Burunlu Yaylı Piston, Çelik Gövde ile

0,375 inç Gövde Çapı, 5 ila 14 lb. Burun Kuvveti

Teknik Cizim

Burun
Uzatılmış Uzunluk	0.11"0.28 cm
Çap	0.312"0.79 cm
Malzeme	440C Paslanmaz Çelik
Tip	Bilye
Profil	Flanşlı
Uç Kuvveti
Uzatılmış	5 lbf
Sıkıştırılmış	14 lbf
Gövde
Çap	0.375"0.95 cm
Çap Toleransı	0.000" ila 0.002"0.00 cm / 0.01 cm
Uzunluk	0.79"2.01 cm
Malzeme	Siyah Çinko Kaplı Çelik
Doku	Pürüzsüz
Flanş
Kalınlık	5/64"0.20 cm
Çap	1/2"1.27 cm
Sıkıştırma Türü	Vida Kilidi Olmadan
Montaj Türü	Presle Takma
Performans	Aşınmaya Dayanıklı
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri	6(a)-I
Schedule B Numarası	732690.8695
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

Montaj yüzeyinizde diş açamıyorsanız, bu yaylı pistonları diş açılmamış deliklere itin. Bunlar, diş açmaya çalıştığınızda çatlayabilecek ahşap, plastik ve diğer yumuşak malzemelerde iyi sonuç verir. Yaylı bilye, bir parça üzerine bastırıldığında sıkışır ve ardından parçayı yerinde tutmak için bir çentik veya oluğa çıkar.

Sıkı bir oturuş için, bu yaylı pistonları gövde çapından biraz daha küçük bir deliğe monte etmek üzere bir mandren presi kullanın.

Flanşlı Profil — Burun kısmı güçlü bir kuvvet altında sıkıştığında, flanşlı gövde yaylı pistonun delikten geriye doğru kaymasını engeller. Ayrıca, ayarlamalar yapmak için pistonu dışarı çekebilmenizi sağlayan bir tutma çıkıntısı görevi de görür.

440C Paslanmaz Çelik Burun — En güçlü ve aşınmaya en dayanıklı paslanmaz çelik burunlar olan bu ürünler, sert metal yüzeylerde çökme veya çizilme olmadan taşlanır. Ancak, 316 paslanmaz çelik kadar korozyona dayanıklı değildirler.

Pürüzsüz Gövde—Bu yaylı pistonlar, dişsiz deliklere zahmetsizce kayar, ancak tırtıllı gövdeli olanlar kadar sıkı tutunmaz.
