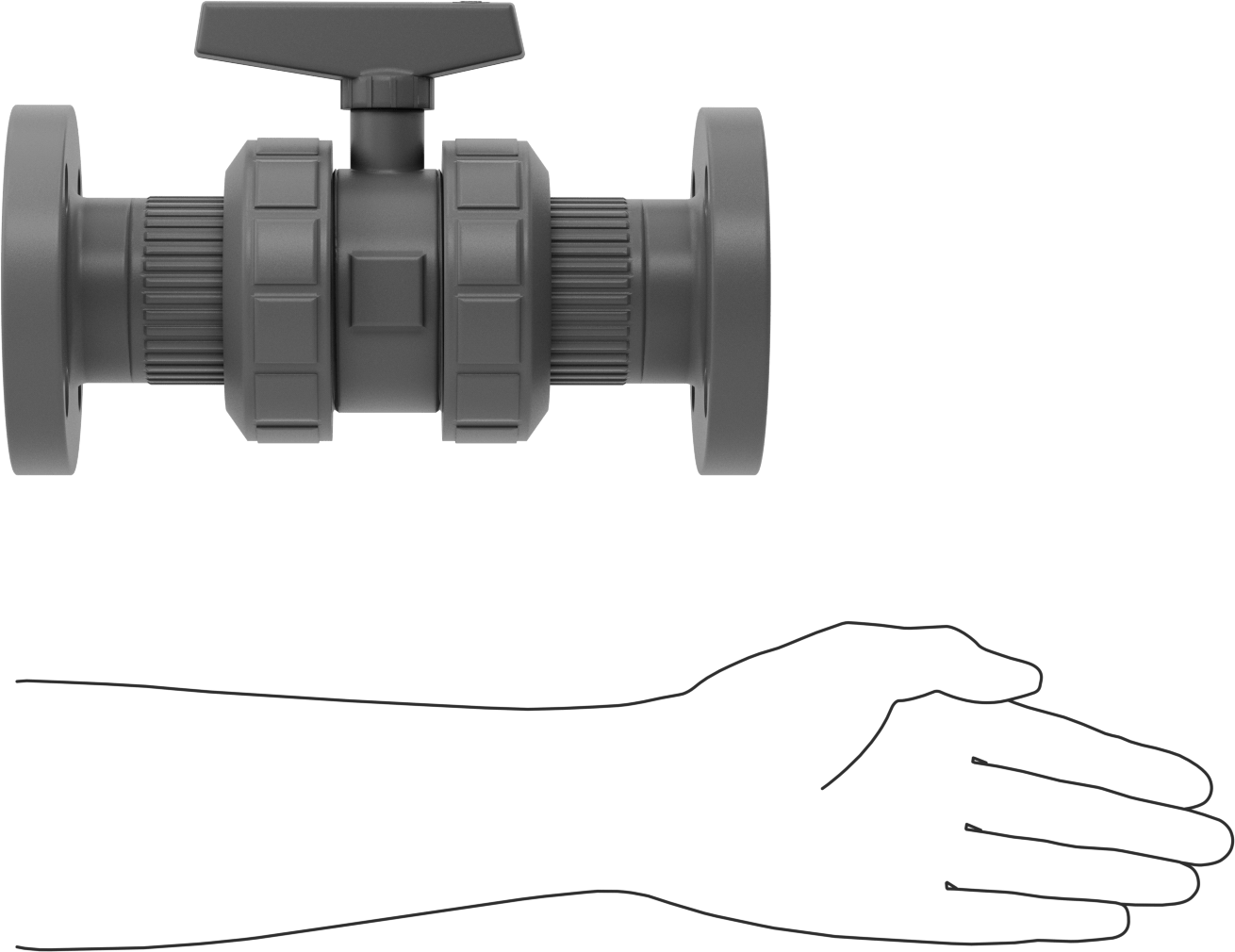

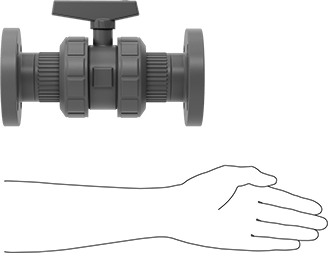

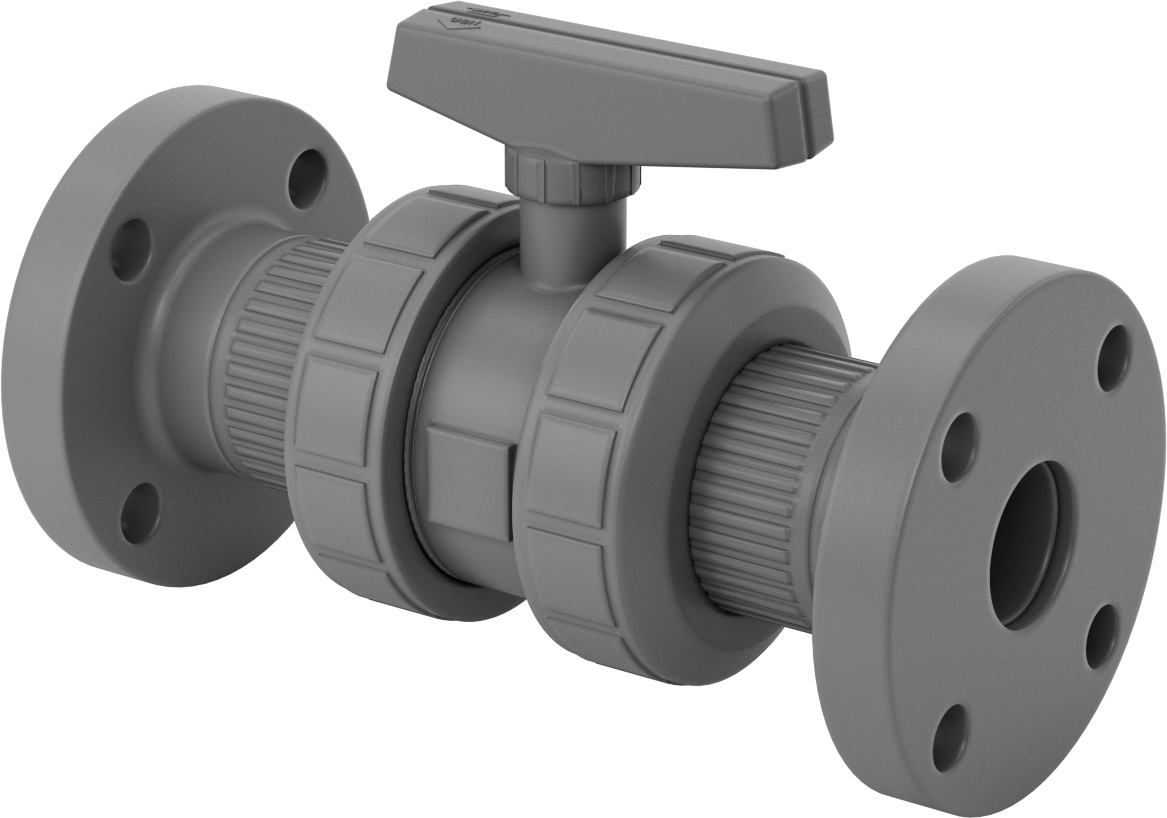

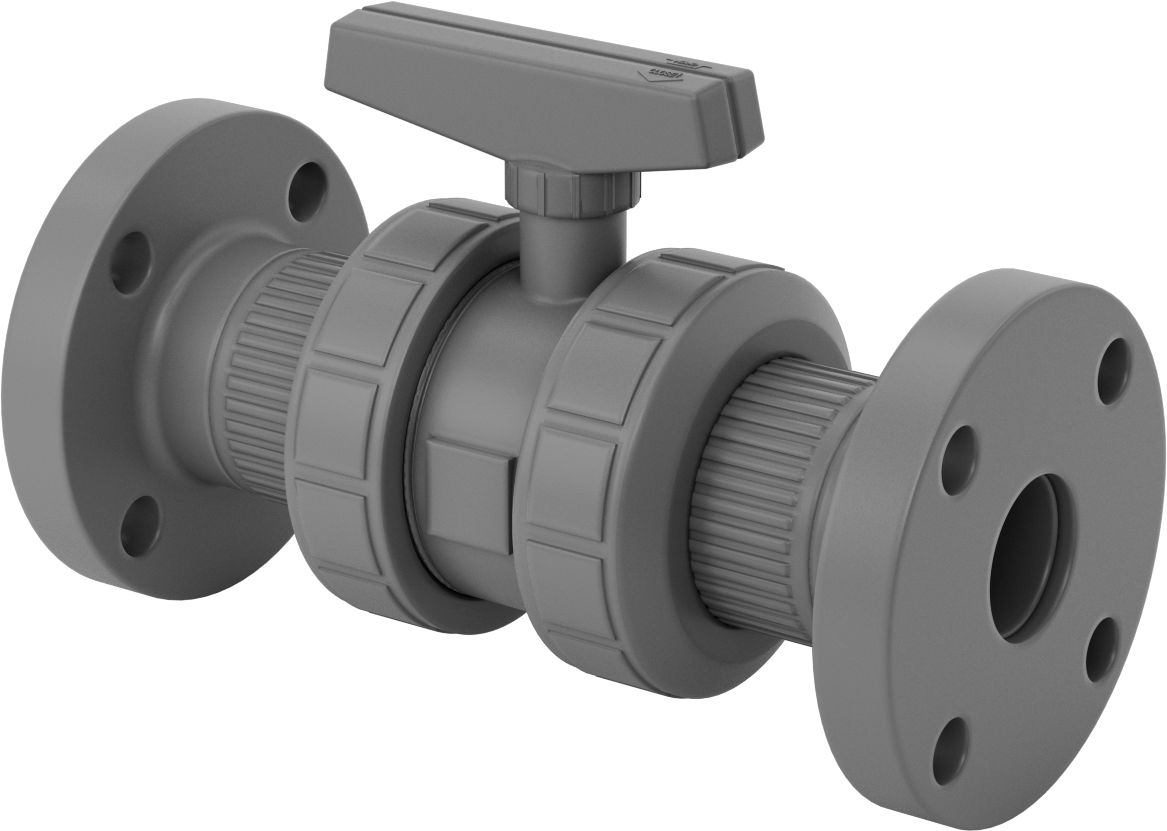

Plastik Flanşlı Açma/Kapama Vanası, Gri CPVC Gövde
1-1/2 Boru Boyutu Rakoru
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı, Flanşlı Bağlantı |
| Boru Çapı | 1 1/23.81 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 5"12.70 cm |
| Cıvata | |
| Çap | 3 7/8"9.84 cm |
| Delik Sayısı | 4 |
| Delik Çapı | 5/8"1.59 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 117.4 |
| Maksimum Basınç | 230 psi @ 70° F |
| Sıcaklık Aralığı | 50° ila 175° F |
| Vakum Değeri | 26 in. Hg |
| Gövde Malzemesi | CPVC Plastik |
| Renk | Gri |
| Bilye Malzemesi | CPVC Plastik |
| Conta Malzemesi | EPDM Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 10 1/16"25.56 cm |
| Sap Stili | T-Kolu |
| Sap Tipi | Standart |
| Toplam | |
| Yükseklik | 6 7/16"16.35 cm |
| Uzunluk | 10 1/16"25.56 cm |
| Karşılanan Flanş Spesifikasyonları İçin | ASME B16.5 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.5090 |
| ECCN | EAR99 |
Plastikten üretilen bu vanalar, metal vanalara göre daha hafif bir alternatiftir. Flanşlar, vana ile birleştirme bağlantı parçaları aracılığıyla birleştirilir; hızlı bir dönüşle, her seferinde flanşı cıvatalayıp sökmek zorunda kalmadan vanayı takıp çıkarabilirsiniz. Bu, sık bakım ve temizlik gerektiren hatlar için kullanışlıdır. Flanşları ANSI flanşlarına cıvatalayın. Boyut, malzeme ve basınç-sıcaklık derecelendirmesi açısından ASME standartlarına uygundur. Tüm vanalar tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Genel amaçlı su uygulamaları için CPVC vanaları kullanın.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
