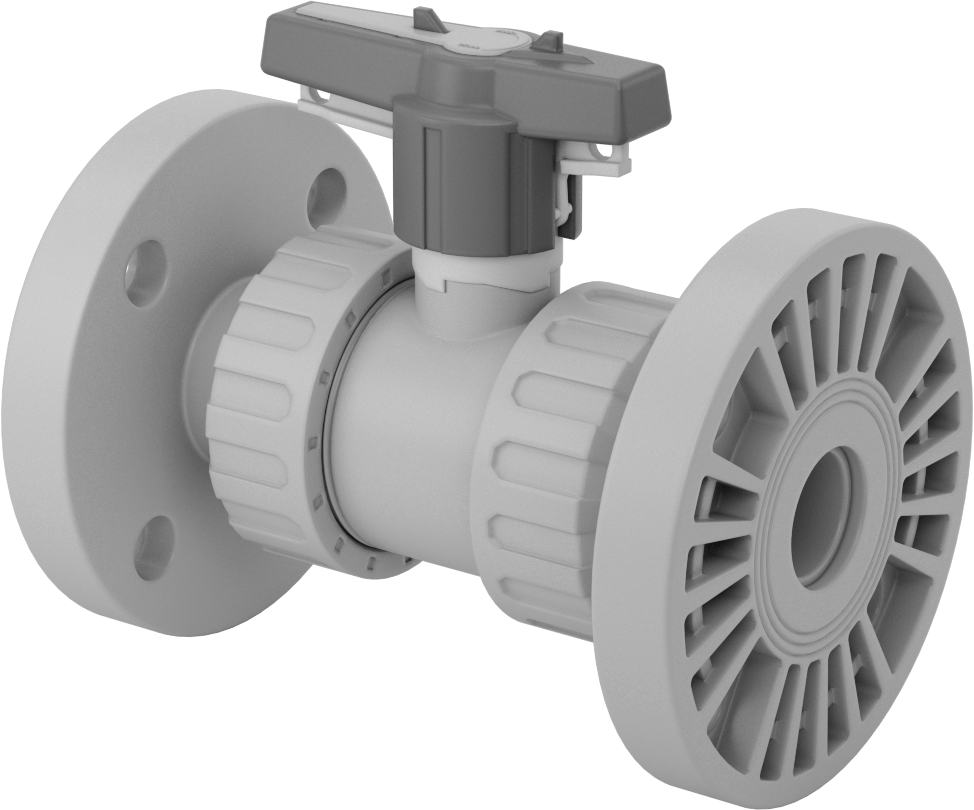

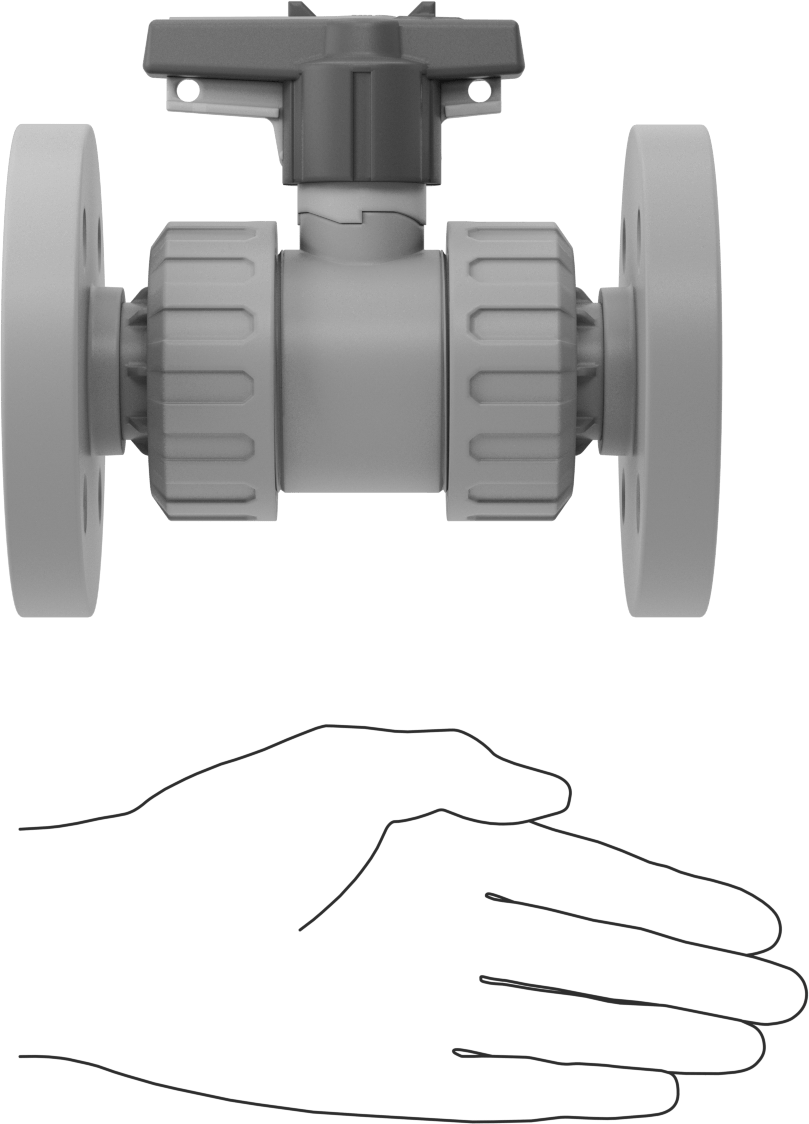

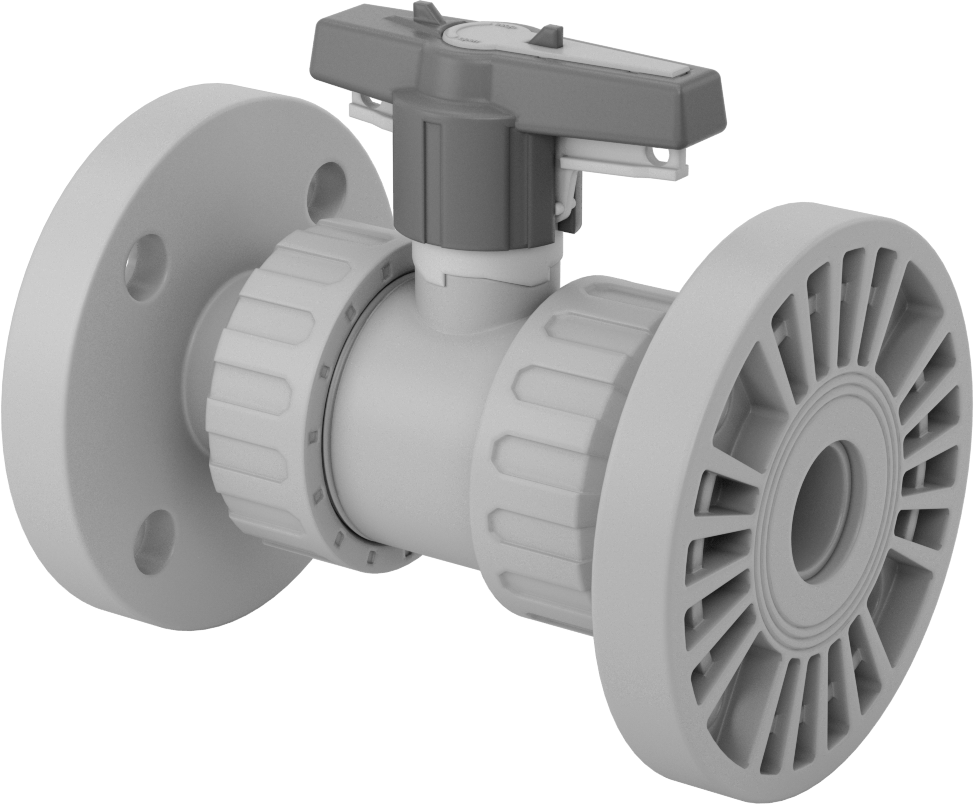

Plastik Flanşlı Açma/Kapama Vanası, Gri CPVC Gövde
1 Boru Boyutu Rakor
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı, Flanşlı Bağlantı |
| Boru Çapı | 12.54 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 4 1/2"11.43 cm |
| Cıvata | |
| Çap | 3 11/32"8.49 cm |
| Delik Sayısı | 4 |
| Delik Çapı | 9/16"1.43 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 39.6 |
| Maksimum Basınç | 230 psi @ 70° F |
| Sıcaklık Aralığı | 50° ila 175° F |
| Vakum Değeri | 26 in. Hg |
| Gövde Malzemesi | CPVC Plastik |
| Renk | Gri |
| Bilye Malzemesi | CPVC Plastik |
| Conta Malzemesi | EPDM Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 5 17/32"14.05 cm |
| Sap Stili | T-Kolu |
| Sap Tipi | Kilitlenebilir |
| Maksimum Kelepçe Çapı İçin | 7/32"0.56 cm |
| Toplam | |
| Yükseklik | 5 17/32"14.05 cm |
| Uzunluk | 6 5/16"16.03 cm |
| Karşılanan Flanş Spesifikasyonları İçin | ASME B16.5 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Avusturya |
| Schedule B | 848180.5090 |
| ECCN | EAR99 |
Plastikten üretilen bu vanalar, metal vanalara göre daha hafif bir alternatiftir. Flanşlar, vana ile birleştirme bağlantı parçaları aracılığıyla birleştirilir; hızlı bir dönüşle, her seferinde flanşı cıvatalayıp sökmek zorunda kalmadan vanayı takıp çıkarabilirsiniz. Bu, sık bakım ve temizlik gerektiren hatlar için kullanışlıdır. Flanşları ANSI flanşlarına cıvatalayın. Boyut, malzeme ve basınç-sıcaklık derecelendirmesi açısından ASME standartlarına uygundur. Tüm vanalar tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Genel amaçlı su uygulamaları için CPVC vanaları kullanın.
Kilitlenebilir kollu valfler, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
