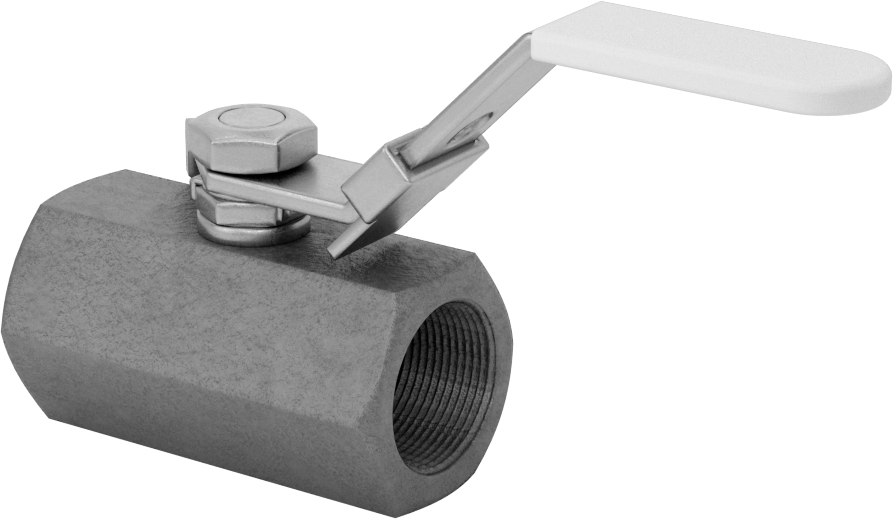

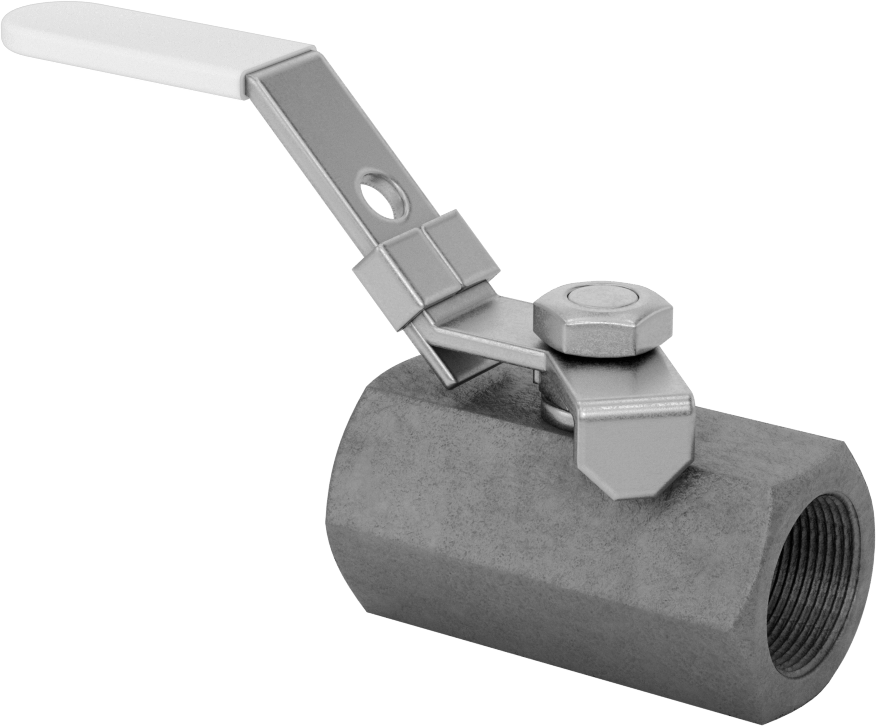

Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi, Çelik Gövde ile, Kilitlenebilir Kol Duru
3/4 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 3/4 × 3/4 |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 10 |
| Maksimum Basınç | 2000 psi @ 100° F |
| Sıcaklık Aralığı | 0° ila 425° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Çelik |
| Bilye Malzemesi | 304 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | Cam Dolgulu PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 2 3/4"6.98 cm |
| Maksimum Kelepçe Çapı İçin | 1/4"0.64 cm |
| Toplam | |
| Yükseklik | 3"7.62 cm |
| Uzunluk | 5 1/2"13.97 cm |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 848180.3070 |
| ECCN | EAR99 |

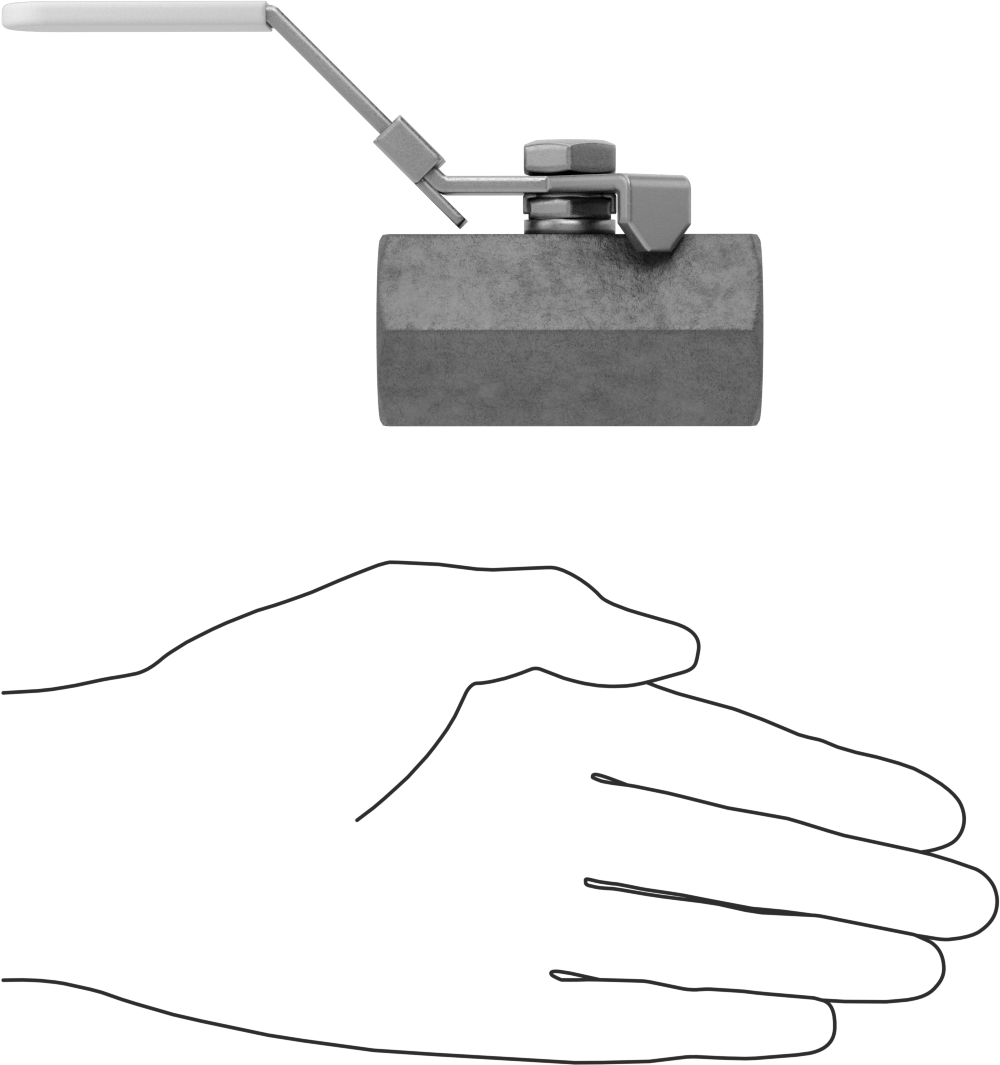

Bu vanalar, diğer kompakt vanaların iki katı basıncı kaldırabilir. Bunları, boru hatlarının birbirine yakın olduğu gibi dar alanlara monte edin. Standart dişli vanaların yaklaşık yarısı kadar yükseklik ve uzunluğa sahiptirler.
Çelik vanalar, pirinç vanaların iki katı basınca dayanır. Ancak korozyona karşı direnci daha düşüktür. Kol tutamakları açıp kapatması kolaydır; tüm tutamak türleri arasında en yüksek kaldıraç gücünü sağlar. Kilitlenebilir tutamaklar, bir asma kilit (ürüne dahil değildir) kullanılarak sabitlenebilir.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
