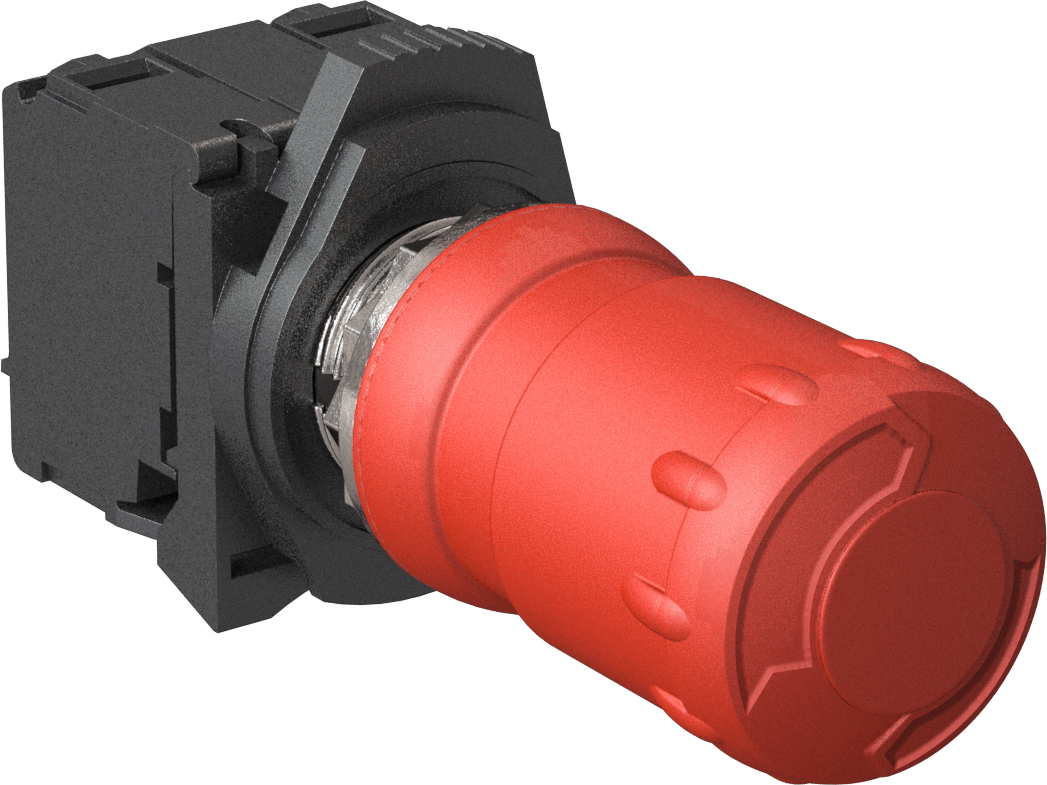

Metal 22 mm Panel Montajlı Basmalı Düğme Anahtarı, Acil Durdurma, Dönme Sıfırlama, DPST-NC
1-3/16" (3.02 cm) Çap
| Sıfırlama Türü | Dönüş |
| Tel Bağlantısı | Vida Terminali |
| Aydınlatma | Aydınlatmasız |
| Kontrol Edilen Devre Sayısı | 2 |
| Anahtar Başlangıç Konumu | 2 Açık |
| Anahtar hareketi | Çalışır Durumda |
| Terminal Sayısı | 4 |
| Anahtar Tanımı | DPST-NC |
| Aktüatör Rengi | Kırmızı |
| Gerilimde Anahtarlama Akımı | 6 amp @ 120V AC 2.5 amp @ 24V DC |
| Maksimum Gerilim | 600V AC 600V DC |
| Çap | 1 3/16"3.02 cm |
| Panel Arkası Derinlik | 1 13/16"4.60 cm |
| Maksimum Kontak Bloğu Sayısı İçin | 6 |
| Muhafaza Derecesi | IP20 IP66 NEMA 4 NEMA 13 |
| Aktüatör Taban Malzemesi | Metal |
| Aktüatör Malzemesi | Plastik |
| Aktüatör Modeli | Düğme |
| Sertifikasyon | CCC Marked CE Marked CSA Certified UL Recognized Component |
| CSA Dosya Numarası | 206918 |
| Çevre | Tozlu, Yağlı, Dış Mekan, Yıkama, Islak |
| Maksimum Panel Kalınlığı İçin | 1/4"0.64 cm |
| Panel Açıklığı Çapı İçin | 7/8", 22 mm |
| Mesaj | Saat Yönünde Oklar |
| Mesaj Rengi | Kırmızı |
| Montaj Konumu | Panel |
| Düğme Şekli | Yuvarlak |
| Düğme Stili | Mantar |
| Karşılanan Teknik Özellikler | EN 418, UL 508 |
| Anahtar Kontak Tipi | Pozitif Kuvvet |
| Anahtar Tipi | Kılavuz |
| Ölçü Birimleri | İnç |
| Terminal Numaralandırması | 13 ila 14, 23 ila 24 |
| UL Dosya Numarası | E14840 |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9035 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Kilitleme Özelliği Olmayan Anahtar için Acil Durdurma Etiketi — Sarı Poliamid Plastik (2 ⅜" Çap) |
Tek bir basışla gücü anında kesin. Bu anahtarlar, acil durdurma uygulamaları için Avrupa makine direktiflerine uygunluk açısından EN 418 standardını karşılar. Hepsi, yay arızalanırsa veya kontaklar yapışırsa bile çalıştırıldığında devreyi açacak pozitif kuvvetli kontaklara sahiptir. Listelenen devre sayısını kontrol etmek için yeterli sayıda kontak bloğu içerirler.
Not: Işıklı anahtarlar bir ampul içerir. Anahtarı ve ampulü aynı devreye bağlarken, devre voltajı ampul voltajını aşmamalıdır.
IP66 Koruma Sınıfı — Anahtarlı sıfırlama, çekmeli sıfırlama, ışıklı çekmeli sıfırlama ve çevirmeli sıfırlama anahtarları NEMA 4, 13 ve IP66 sınıfındadır. Bu anahtarlar için kontak blokları IP20 sınıfındadır.
NEMA 4 Muhafaza Sınıfı—Anahtar sıfırlama, çekme sıfırlama, ışıklı çekme sıfırlama ve çevirme sıfırlama anahtarları NEMA 4, 13 ve IP66 sınıfındadır. Bu anahtarlar için kontak blokları IP20 sınıfındadır.
NEMA 13 Muhafaza Sınıfı—Anahtarlı sıfırlama, çekmeli sıfırlama, aydınlatmalı çekmeli sıfırlama ve çevirmeli sıfırlama anahtarları NEMA 4, 13 ve IP66 sınıfındadır. Bu anahtarlar için kontak blokları IP20 sınıfındadır.
