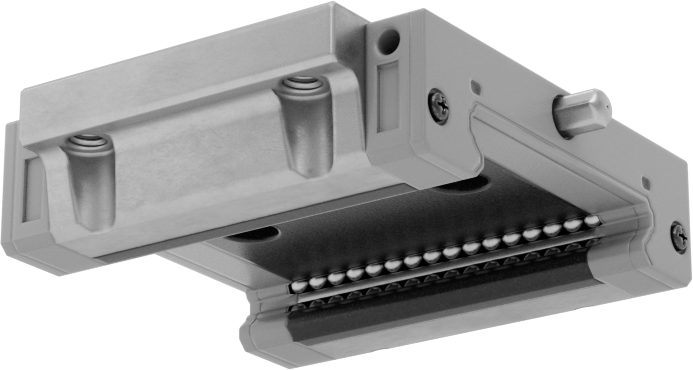

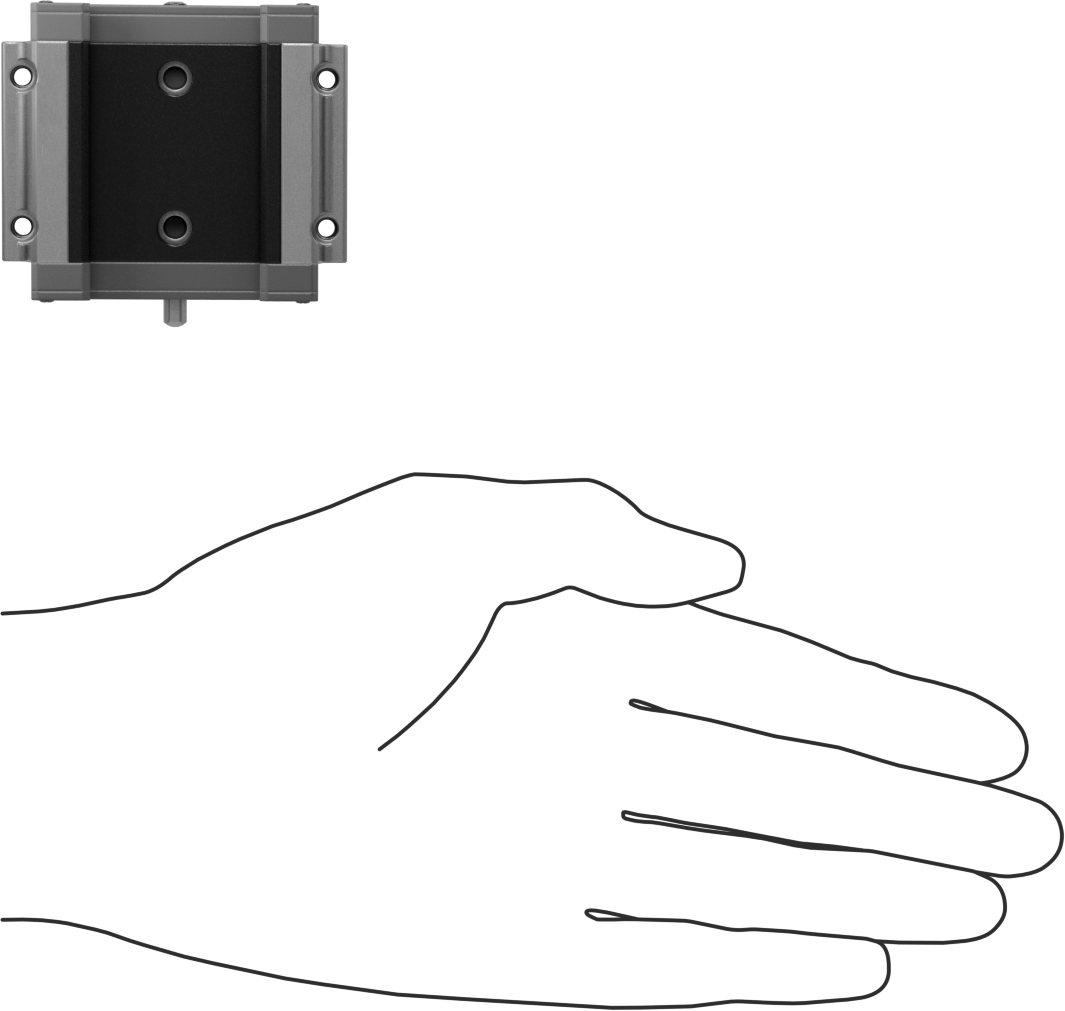

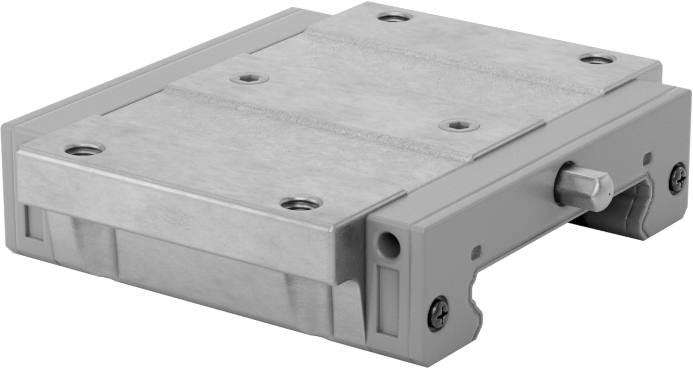

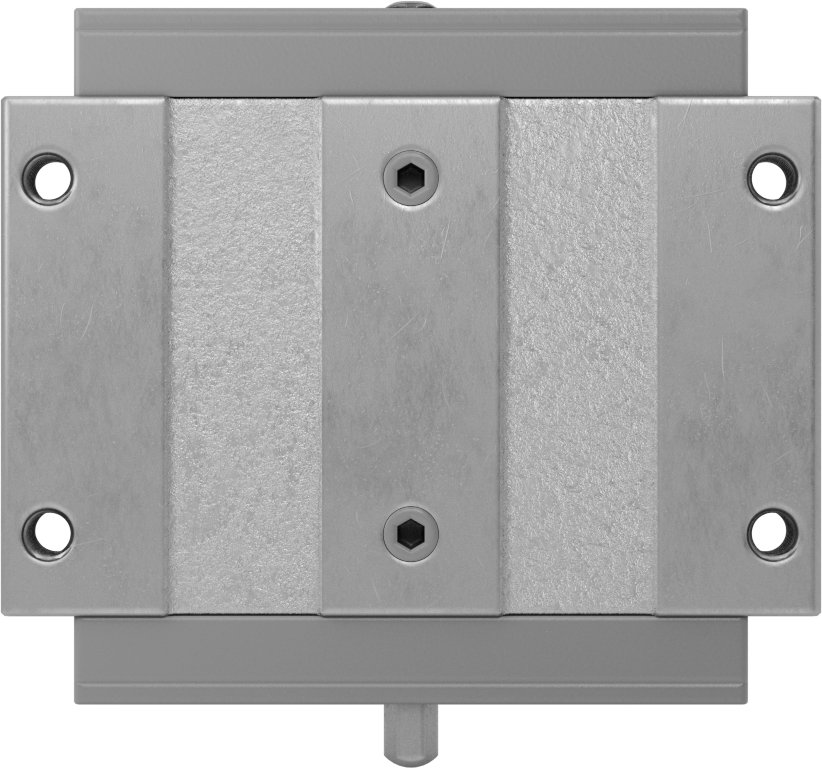

Yüksek Döngülü Ekstra Geniş Bilyalı Rulmanlı Taşıyıcı, Flanşlı
33 mm Ray Genişliği için, 1600 lbs. Kapasite
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Genişliği İçin | 33 mm |
| Dinamik Yük Kapasitesi | 1,600 lbs. |
| Statik Yük Kapasitesi | 2,000 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 40 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 100 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 40 ft.-lbs. |
| Toplam Yükseklik | 17 mm |
| Taşıyıcı Genişliği | 60 mm |
| Taşıyıcı Uzunluğu | 51 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Kafes Malzemesi | Plastik |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 6 |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Montaj Bağlantı Elemanı Diş Boyutu | |
| Üstten Yük Sabitlemesi | M4 × 0.7 mm |
| Alttan Yük Sabitlemesi | M3 |
| Yağlama | Gerekli |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M3 |
| Diş Tipi | Metrik |
| Montaj Deliği Merkezden Merkeze | 53 mm |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürün | Çelik Kılavuz Raylar |
Rulmanların çarpışmasını önlemek için bunları çevreleyen plastik bir kafese sahip olan bu ekstra geniş kızaklar, bakım gerektirmeden uzun süre sessiz bir şekilde çalışır. Tüm bu taşıyıcılar, diğer taşıyıcılara göre moment (bükülme) ve merkez dışı yükleri daha iyi dengelemek için geniş bir tabana ve düşük profilli bir tasarıma sahiptir. Birden fazla taşıyıcının veya rayın sığmayacağı alanlarda kullanım için idealdir. Uç contaları tozu dışarıda tutar ve kafes, rulmanların etrafındaki yağlayıcıyı hapsederek sürtünmeyi ve ısı birikimini azaltır. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir.
Flanşlı modellerde, taşıyıcı gövdede değil flanşlarda dört adet dişli montaj deliği bulunur, böylece yükleri hem üstten hem de alttan sabitleyebilirsiniz. Alttan sabitlerken, montaj deliğini geçiş deliği olarak kullanın.
33 mm'lik taşıyıcılar ve raylar, montaj deliği tapaları içerir.
