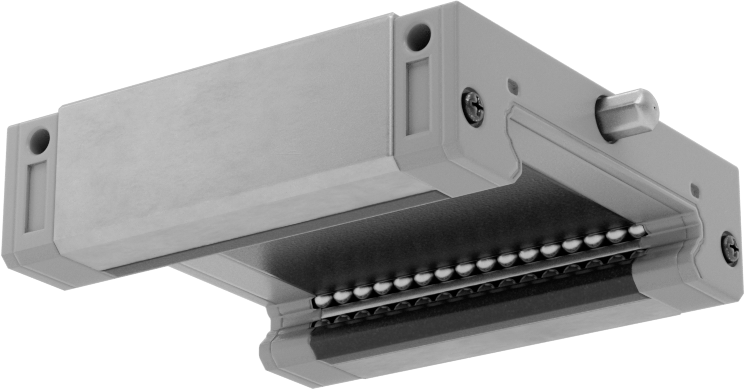

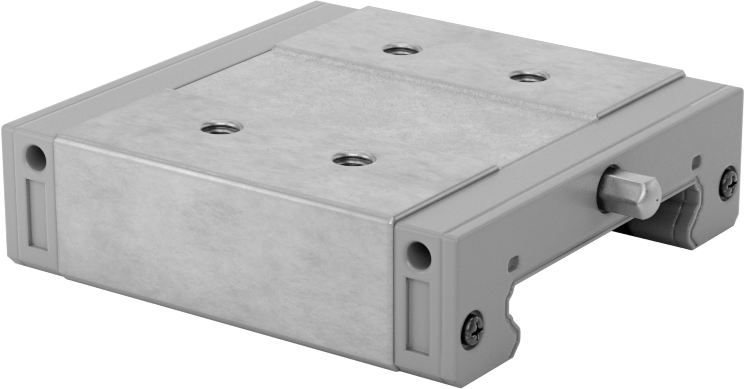

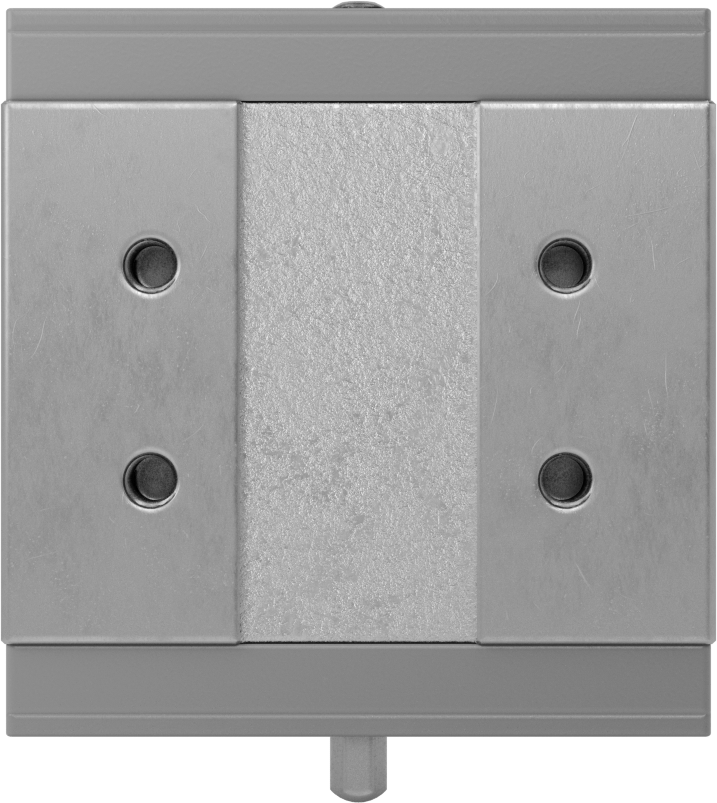

Yüksek Döngülü Ekstra Geniş Bilyalı Rulmanlı Taşıyıcı, Flanşlı
33 mm Ray Genişliği için, 1600 lbs. Kapasite
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 33 mm |
| Dinamik Yük Kapasitesi | 1,600 lbs. |
| Statik Yük Kapasitesi | 2,000 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 40 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 100 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 40 ft.-lbs. |
| Toplam Yükseklik | 17 mm |
| Taşıyıcı Genişliği | 50 mm |
| Taşıyıcı Uzunluğu | 51 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Kafes Malzemesi | Plastik |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M4 |
| Delik Diş Adımı | 0.7 mm |
| Delik Derinliği | 5 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Gerekli |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M3 |
| Diş Tipi | Metrik |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürün | Çelik Kılavuz Raylar |
Rulmanların çarpışmasını önlemek için bunları çevreleyen plastik bir kafese sahip olan bu ekstra geniş kızaklar, bakım gerektirmeden uzun süre sessiz bir şekilde çalışır. Tüm bu taşıyıcılar, diğer taşıyıcılara göre moment (bükülme) ve merkez dışı yükleri daha iyi dengelemek için geniş bir tabana ve düşük profilli bir tasarıma sahiptir. Birden fazla taşıyıcının veya rayın sığmayacağı alanlarda kullanım için idealdir. Uç contaları tozu dışarıda tutar ve kafes, rulmanların etrafındaki yağlayıcıyı hapsederek sürtünmeyi ve ısı birikimini azaltır. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir.
Standart taşıyıcılar, flanşlı taşıyıcılardan daha dardır, bu da onları dar alanlar için daha uygun hale getirir.
33 mm'lik taşıyıcılar ve raylar, montaj deliği tapaları içerir.
