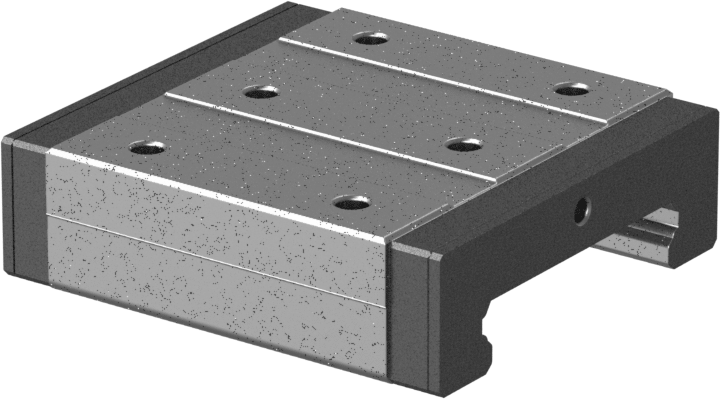

Yüksek Döngülü Ekstra Geniş Bilyalı Rulmanlı Taşıyıcı
69 mm Ray Genişliği için, 7950 lbs. Kapasite
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 69 mm |
| Dinamik Yük Kapasitesi | 7,950 lbs. |
| Statik Yük Kapasitesi | 11,050 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 440 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 1,200 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 440 ft.-lbs. |
| Toplam Yükseklik | 35 mm |
| Taşıyıcı Genişliği | 100 mm |
| Taşıyıcı Uzunluğu | 107 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Kafes Malzemesi | Plastik |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 6 |
| Delik Diş Boyutu | M8 |
| Delik Diş Adımı | 1.25 mm |
| Delik Derinliği | 8 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M6 |
| Diş Tipi | Metrik |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar | |
| Montaj Deliği Tapaları |
Rulmanların çarpışmasını önlemek için bunları çevreleyen plastik bir kafese sahip olan bu ekstra geniş kızaklar, bakım gerektirmeden uzun süre sessiz bir şekilde çalışır. Tüm bu taşıyıcılar, diğer taşıyıcılara göre moment (bükülme) ve merkez dışı yükleri daha iyi dengelemek için geniş bir tabana ve düşük profilli bir tasarıma sahiptir. Birden fazla taşıyıcının veya rayın sığmayacağı alanlarda kullanım için idealdir. Uç contaları tozu dışarıda tutar ve kafes, rulmanların etrafındaki yağlayıcıyı hapsederek sürtünmeyi ve ısı birikimini azaltır. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir.
Standart taşıyıcılar, flanşlı taşıyıcılardan daha dardır, bu da onları dar alanlar için daha uygun hale getirir.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
Sipariş üzerine üretilen kılavuz raylar için lütfen rayın uzunluğunu (1 mm'lik artışlarla) belirtin. Montaj delikleri ray boyunca ortalanacaktır.
