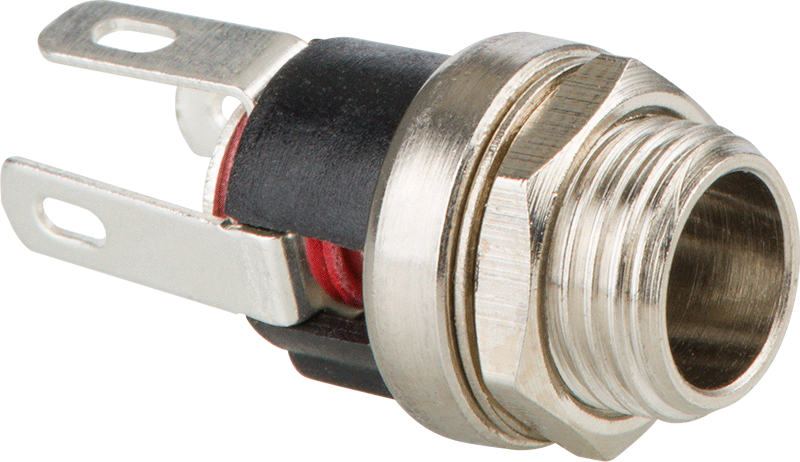

Namlu Tipi DC Konektörü, Lehim Bağlantılı Priz, Normalde Kapalı
2,1 mm Fiş İç Çapı için
| Uygulama | Güç |
| Bağlantı Tipi | Namlu |
| Elektrik Konektörü Bileşeni | Yuva |
| Cins | Dişi |
| Şekil | Düz |
| Fiş Ucu İç Çapı için | 2.1 mm |
| Fiş Ucu Dış Çapı için | 5.5 mm |
| Kutup Sayısı | 2 |
| Devre Konumu | Açık (Normalde Kapalı) |
| Gerilim | 12V DC |
| Akım | 5 A |
| Tel Bağlantı Tipi | Lehim |
| AWG İçin | 24, 22, 20, 18 |
| Dış Çap | 10.8 mm |
| Uzunluk | 21.4 mm |
| Renk | Siyah |
| Gövde Malzemesi | Plastik |
| Gövde Bağlantı Tipi | Vida Sıkma |
| Gövde Dişi Konumu | Dış |
| Montaj Konumu | Panel |
| Panel Açıklığı Çapı İçin | 8 mm |
| Montaj Dişi | |
| Boyut | M8 |
| Adım | 0.75 mm |
| Tip | Metrik |
| Özellikler | İç Anahtar |
| Sıcaklık Aralığı | -10° ila 140° F |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 853669.5050 |
| ECCN | EAR99 |
Endüstri standardı namlu tipi uçlarla üretilen bu konektörler, elektronik cihazlar ile güç kaynakları arasında DC güç iletir.
Gövde Bağlantısı—Aynı tip gövde bağlantısına sahip konektörleri eşleştirin. Vidalı konektörlerin bağlanması daha uzun sürer, ancak daha güvenlidir. Titreşim nedeniyle bağlantının gevşemesi veya konektörün yerinden çıkması durumunda güç kaybını önlemek için idealdir.
Tel Bağlantısı — Uygulamanıza göre seçim yapın. Lehim bağlantıları en güvenli ve kalıcı bağlantıdır.
Prizler — Bunları bir panele monte edin. Açık (Normalde Kapalı) devre konumuna sahip prizler, bir cihazı taktığınızda gücü bir bileşenden diğerine aktarmak için dahili bir anahtara veya şant'a sahiptir. Genellikle pil veya duvar prizi ile çalışabilen ekipmanlarla kullanılırlar ve duvar prizine taktığınızda pil bağlantısını kapatırlar. Ayrıca, cihazı taktığınızda cihazın içindeki bir ışığı açmak için de kullanabilirsiniz.
