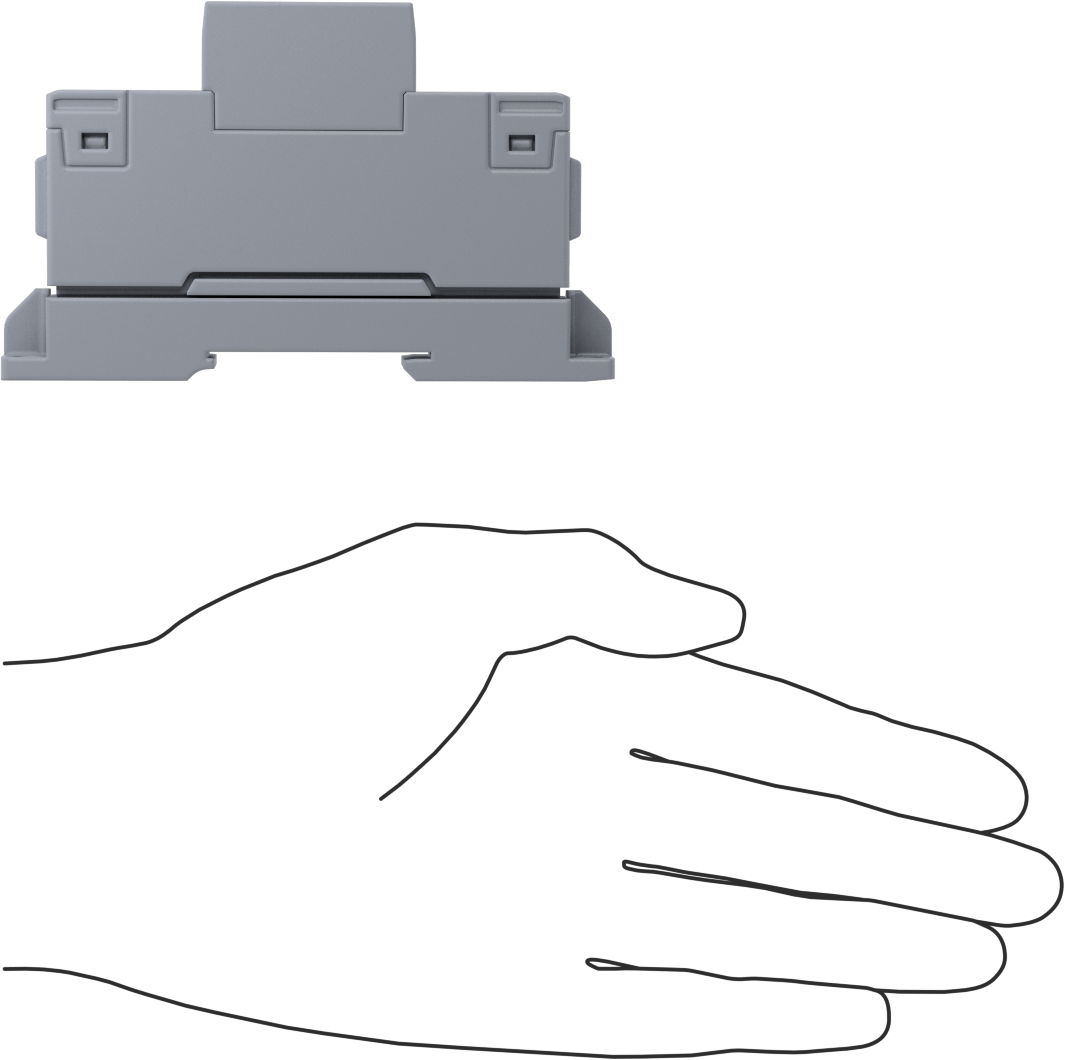

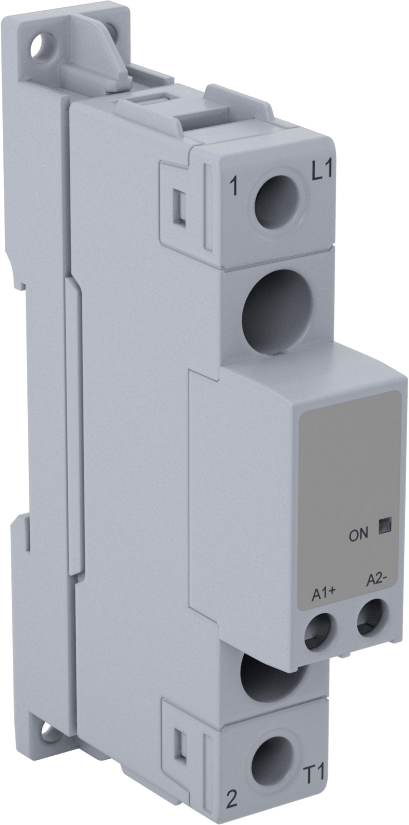

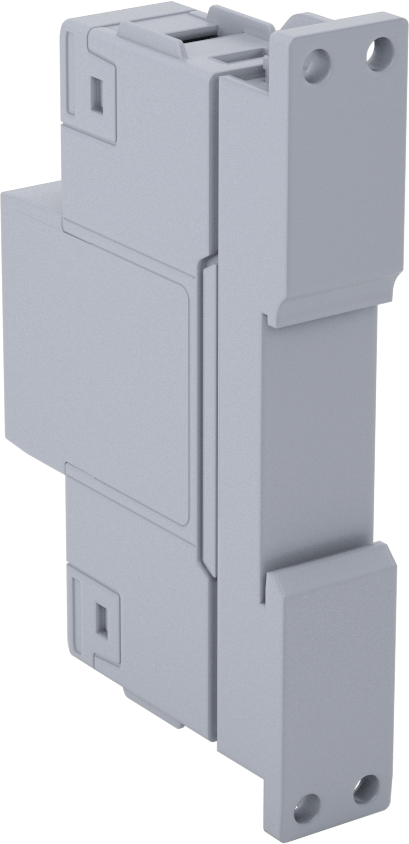

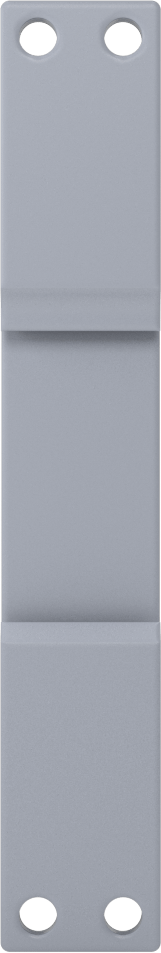

DIN Rayı Montajlı Katı Hal Rölesi

SPST-NO, 24-275V AC/ 24-120V DC Giriş

Teknik Çizim

Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı
Anahtar Tanımı	SPST-NO
Elektrik Fazı	Tekli
Terminal Sayısı	4
Giriş Gerilimi	24V AC, 90V AC, 120V AC, 240V AC, 24V DC, 48V DC, 60V DC, 120V DC, 275V AC
Kontrol Akımı	12 mA
Anahtarlama Akımı @ Gerilim (Yük Türü)	5 amp @ 24V AC (Full) 10 amp @ 24V AC (Resistive) 10 amp @ 240V AC
Yükseklik	4.173"10.60 cm
Genişlik	0.7"1.78 cm
Derinlik	2.56"6.50 cm
Özellikler	Entegre Isı Emici, LED Göstergesi
Sertifikasyon	C-UL Listeli, CE İşareti, CSA Certified, UL Listed
CSA Dosya Numarası	204075
Muhafaza Derecesi	IP20
DIN Rayı Boyutu için	35 mm
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Çapı	0.17"0.43 cm
Delik Sayısı	2
Montaj Konumu	DIN Rail/Surface
Çalışma Türü	Katı Hal
Röle Tipi	Standart
Anahtar hareketi	Anlık
Ölçü Birimleri	Metrik
UL Dosya Numarası	E172877
Tel Bağlantısı	Vida Terminali
Menşe Ülke	Malta
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
RoHS Uyumluluğu	Uygun Değil
Schedule B Numarası	853641.0030
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Mekanik rölelerin aksine, bu katı hal rölelerinin hareketli parçaları yoktur, bu nedenle daha az bakım gerektirir, daha uzun ömürlüdür, daha hızlı anahtarlama yapar ve daha sessizdir. Hızlı kurulum için 35 mm DIN rayına (DIN 3 olarak da bilinir) monte edilirler. Bu röleler bağlandığında bir LED göstergesi yanar, böylece kabloların doğru bağlandığını hızlıca doğrulayabilirsiniz. IP20 sınıfında olan terminalleri gömülüdür, bu sayede parmakların ve diğer nesnelerin canlı devrelere temas etmesini önler.

Entegre Isı Emici—Entegre ısı emicili röleler, rölenin akım değerini artırmak için ısıyı dağıtır.
