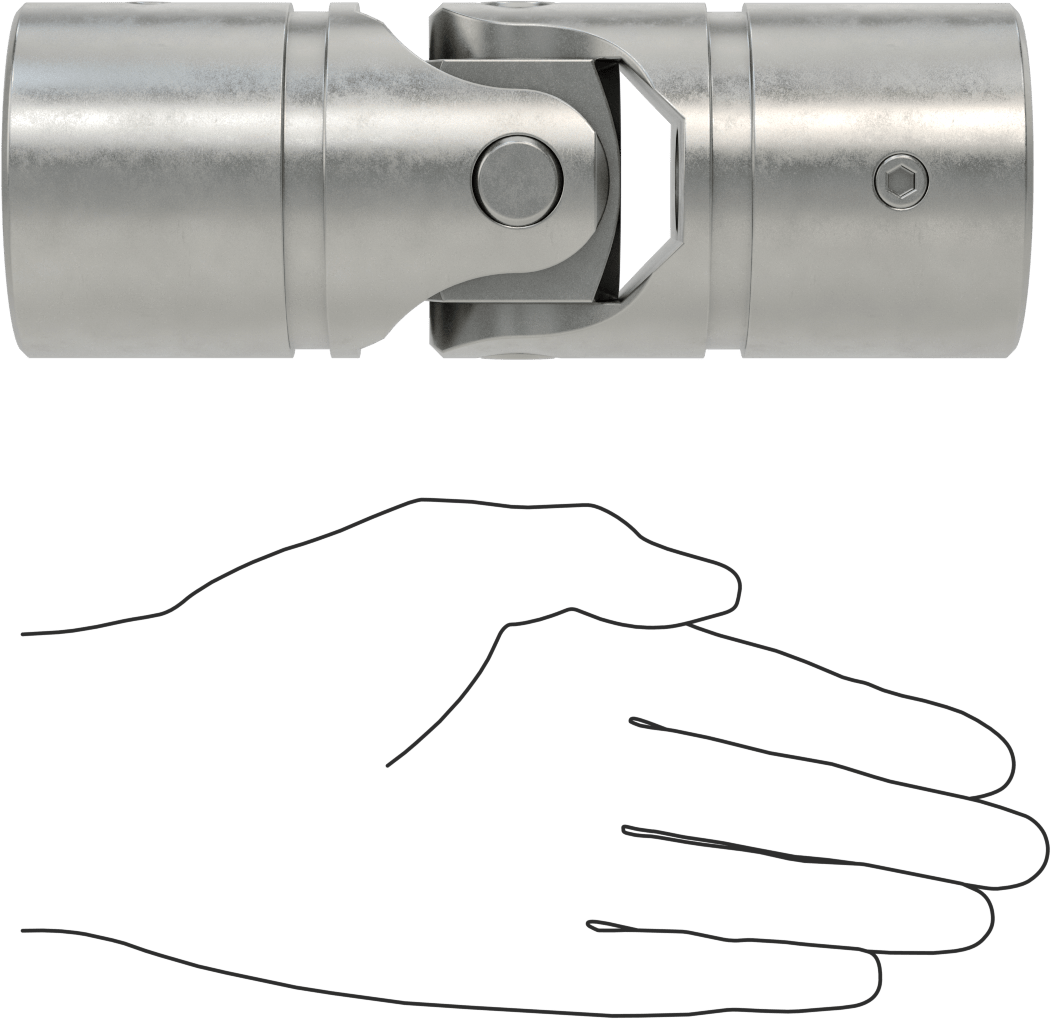

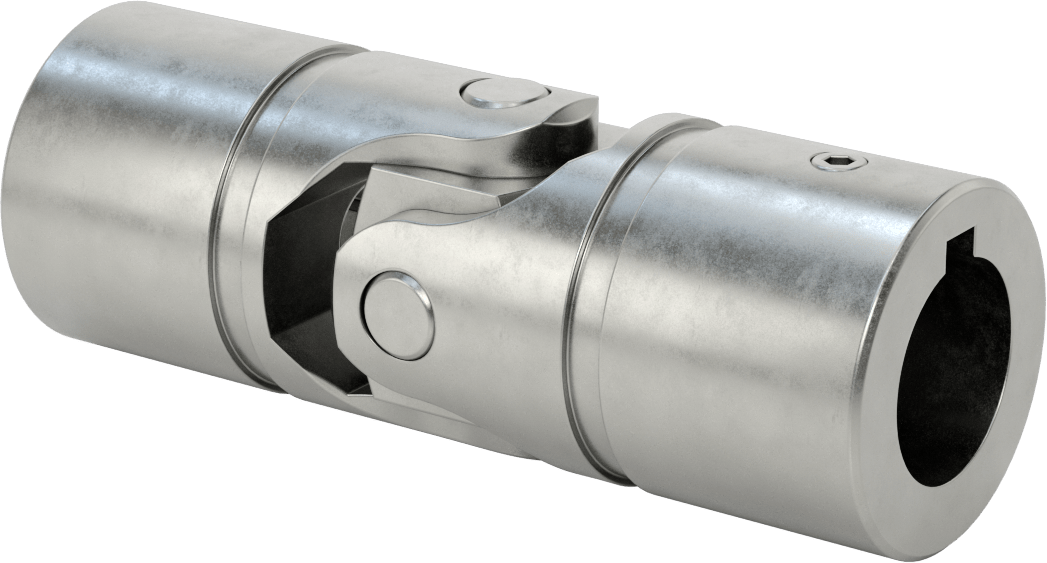

Pim ve Bloklu Tekli U-Eklem, Çelik
1-1/2 (1.27 cm)“ Çap x 2” Derinlikte Yivli Mil için
| Bağlantı Türü | Pim ve Blok |
| Malzeme | Çelik |
| Mil Tipi için | Anahtarlı |
| Mil için | |
| Çap | 1 1/2"3.81 cm |
| Derinlik | 2"5.08 cm |
| Ek Yeri Çapı | 2 1/2"6.35 cm |
| Toplam Uzunluk | 7"17.78 cm |
| Maksimum Çalışma Açısı | 25° |
| Maksimum Dönüş Hızı | 1,750 rpm |
| Maksimum Tork | 33,120 in·lbf |
| Tork | |
| 3° Çalışma Açısı | 3,950 in·lbf @ 300 rpm |
| 10° Çalışma Açısı | 1,330 in·lbf @ 300 rpm |
| Mil Montaj Tipi | Ayar Vidası |
| Özellikler | Tutma Yivleri |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Kilit yuvası | |
| Genişlik | 3/8"0.95 cm |
| Derinlik | 3/16"0.48 cm |
| Yağlama | Gerekli |
| Anahtar Yuvası Sayısı | 1 |
| Gerekli Ayar Vidaları Sayısı | 2 |
| Ayar Vidası | |
| Tahrik Stili | Altıgen |
| Malzeme | Çelik |
| Ayarlama Vidası Dahil | Evet |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bir açı ile hizasız olan iki şaft arasında bağlantı kurun ve tork aktarın. Şaftlarınızın hizasızlığı, bu U-bağlantıların iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, iletebilecekleri hız ve tork o kadar az olacaktır.
Pim ve Blok Bağlantı—Pim ve blok U-bağlantıları, iğne yataklı olanlar gibi diğer bağlantı türlerine göre daha düşük hızlarda daha yüksek torku kaldırabilir, bu da onları çoğu uygulama için iyi bir seçim haline getirir. Yağlayıcıyı içeride tutarak ve kirletici maddeleri dışarıda bırakarak ömürlerini uzatmak için, gövdelerindeki olukları kullanarak bir kapak (bazen körük veya manşon olarak da adlandırılır) takın.
Çelik — Çelik U-bağlantıları güçlüdür ve çinko alaşımlı U-bağlantılarından daha fazla torku kaldırabilir.
Anahtarlı Şaftlar için — Anahtarlı şaftlar için U-bağlantılar, ayar vidalarıyla şaftlara bağlanır. Yaylı pimler kullanan U-bağlantıların aksine, delme işlemi gerekmez.
