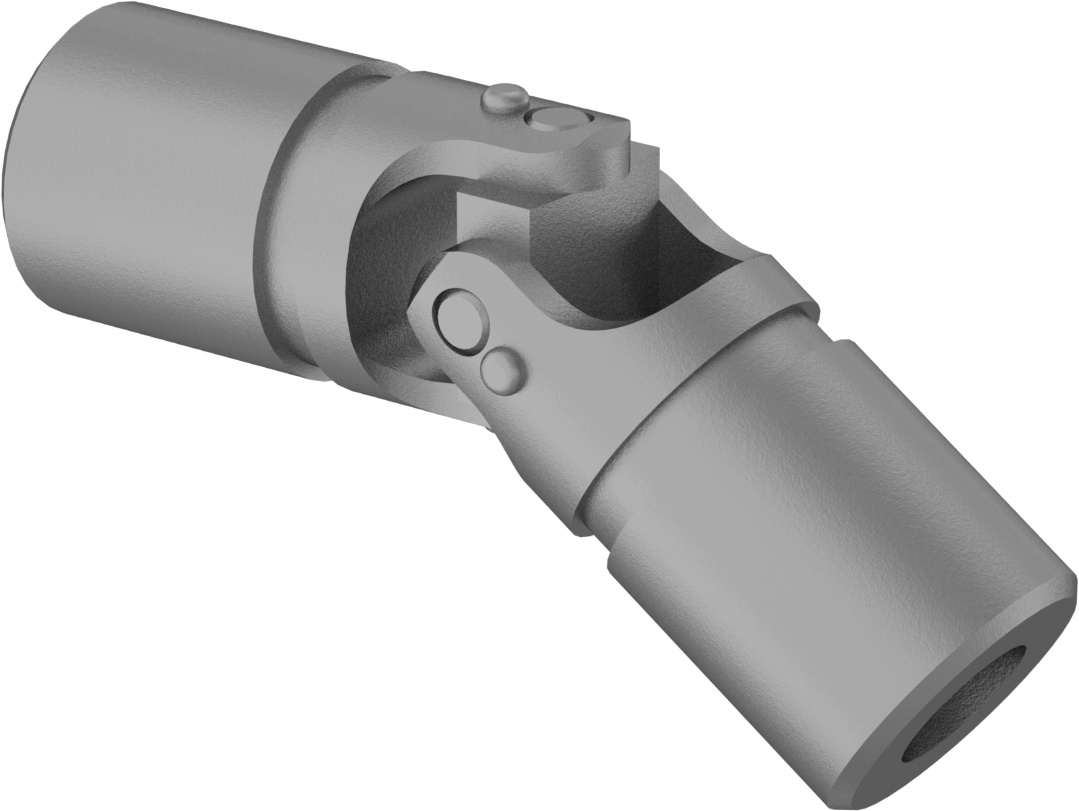

Tek U-Eklem, Yüksek Hızlı

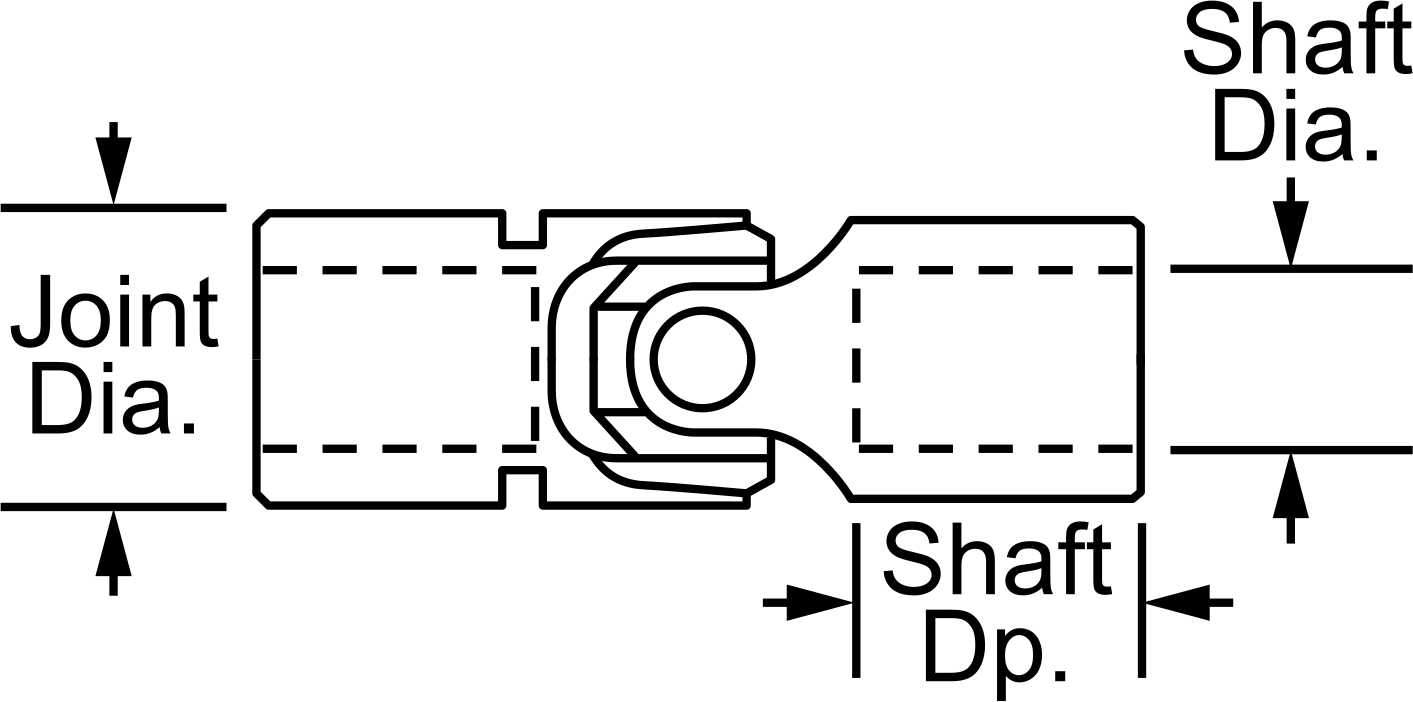

3/8 (0.95 cm)“ Çap x 15/16 (2.38 cm)” Derinlikli Mil için
| Malzeme | Çelik |
| Yatak Malzemesi | Çelik |
| Mil için | |
| Çap | 3/8"0.95 cm |
| Derinlik | 15/16"2.38 cm |
| Ek Yeri Çapı | 3/4"1.90 cm |
| Toplam Uzunluk | 2 11/16"6.83 cm |
| Maksimum Çalışma Açısı | 35° |
| Maksimum Dönüş Hızı | 6,000 rpm |
| Maksimum Tork | 95 in·lbf |
| Tork | |
| 3° Çalışma Açısı | 28 in·lbf @ 1,000 rpm |
| 10° Çalışma Açısı | 19 in·lbf @ 1,000 rpm |
| Bağlantı Türü | İğne Yatağı |
| Mil Tipi için | Yuvarlak |
| Özellikler | Tutma Yivleri |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Yağlama | Yağlanmış |
| Performans | Yüksek Hız |
| Mil Montaj Tipi | Yaylı Pim |
| Dahil Edilen Yay Pimleri | Hayır |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Genellikle sürekli çalışan uygulamalarda bulunan bu U-mafsallar, iğne yatakları sayesinde diğer mafsal türlerine göre daha yüksek hızlarda çalışır ve daha uzun ömürlüdür. Tekli U-mafsallar olduğundan, açılı olarak hizasız olan iki şaft arasında bağlantı kurar ve torku aktarır. Çelikten imal edilmiş olup, sağlamdır ve yüksek tork değerlerini kaldırabilir.
Bu U-mafsallar yağlanmış olarak gelir; bu nedenle kurulum sırasında yağlamanıza gerek yoktur. Yağı içeride tutarak ve kirletici maddeleri dışarıda bırakarak ömürlerini uzatmak için, gövdedeki olukları kullanarak bir koruyucu kılıf (bazen körük veya bot olarak da adlandırılır) takın. U-mafsal ve şaftlarınızda delikler açın ve ardından yaylı pimler kullanarak bağlayın.
Şaftlarınızın yanlış hizalanması, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar yanlış hizalanırsa, U-mafsal o kadar az hız ve tork iletebilir.
