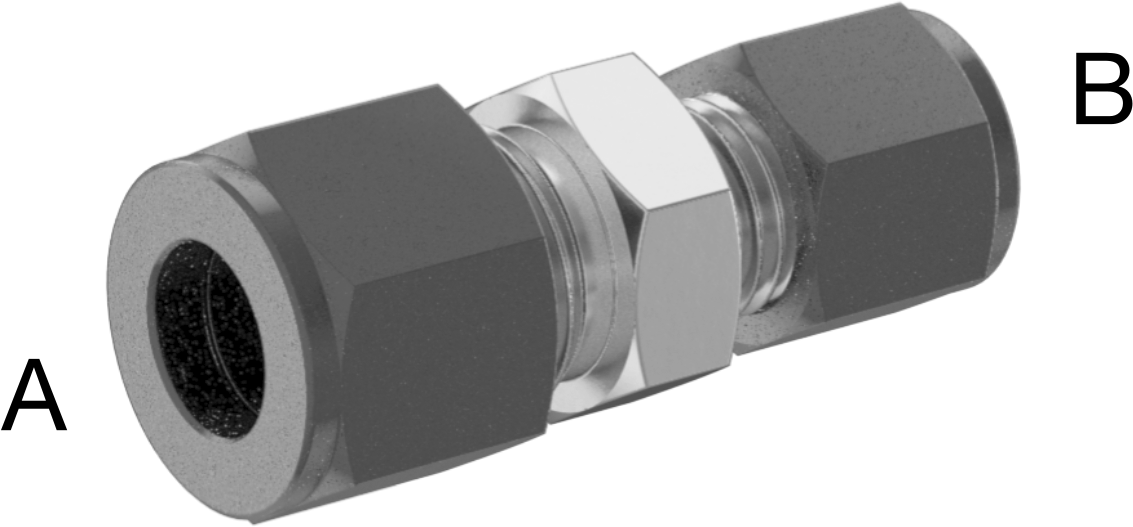

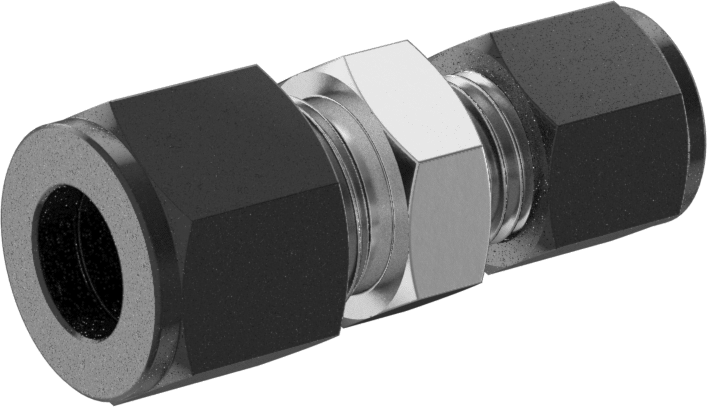

Paslanmaz Çelik Borular için Hassas Sıkıştırma Bağlantı Elemanı

3/8 (0.95 cm)“ x 1/4 (0.64 cm)” Dış Çaplı Boru için Düz Redüktör

Teknik Cizim

Şekil	Düz
Tip	Redüktör
Kare Tırnak Boyutu için	Hava, Kesme Yağı, Etil Alkol, Akaryakıt, Benzin, Hidrolik Sıvı, İzopropil Alkol, Mineral Yağ, Doğal Gaz, Buhar, Su
Boru Bağlantısı (A)
Bağlantı Stili	Sıkıştırma
Sıkıştırma Bağlantı Tipi	Standart
Cins	Dişi
Dash Boyutu	06
Kare Tırnak Boyutu için
Dış Çap	3/8"0.95 cm
Duvar Kalınlığı	0.035"0.09 cm
Boru Bağlantısı (B)
Stil	Sıkıştırma
Sıkıştırma Bağlantı Tipi	Standart
Cins	Dişi
Dash Boyutu	04
Kare Delik Boyutu için
Dış Çap	1/4"0.64 cm
Duvar Kalınlığı	0.035"0.09 cm
Malzeme	316 Paslanmaz Çelik
Somun Malzemesi	316 Paslanmaz Çelik
Somun Yüzey Kalitesi	Molibden Disülfür Kaplı
Manşon Malzemesi	316 Paslanmaz Çelik
Maksimum Basınç	2,600 psi @ 72° F
Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	-420° ila 1200° F
Uzunluk	1 45/64"4.33 cm
Uyumlu Olduğu	Parker CPI
Kare Şaft Boyutu için	304 Paslanmaz Çelik, 316 Paslanmaz Çelik
Kare Tırnak Boyutu için	ASTM A213, ASTM A249, ASTM A269
Yığın Yönü için	Dikişsiz, Kaynaklı
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	730722.1000
ECCN	2B999

Diğer sıkıştırma bağlantı parçalarına göre daha sıkı toleranslarla üretilen bu ürünler, yüksek hassasiyet gerektiren uygulamalar için tasarlanmıştır. Enstrümantasyon bağlantı parçaları ve flanşsız bağlantı parçaları olarak da bilinirler. Bir somun ve tek bir manşon (ferrule) ile birlikte sunulurlar. Somunu sıktığınızda manşon boruya kenetlenerek güçlü bir sızdırmazlık sağlar. Bağlantı parçaları, mükemmel korozyon direnci için 316 paslanmaz çelikten imal edilmiştir. Somun üzerindeki molibden disülfür kaplama, kolay kurulum için yağlayıcı görevi görür.
