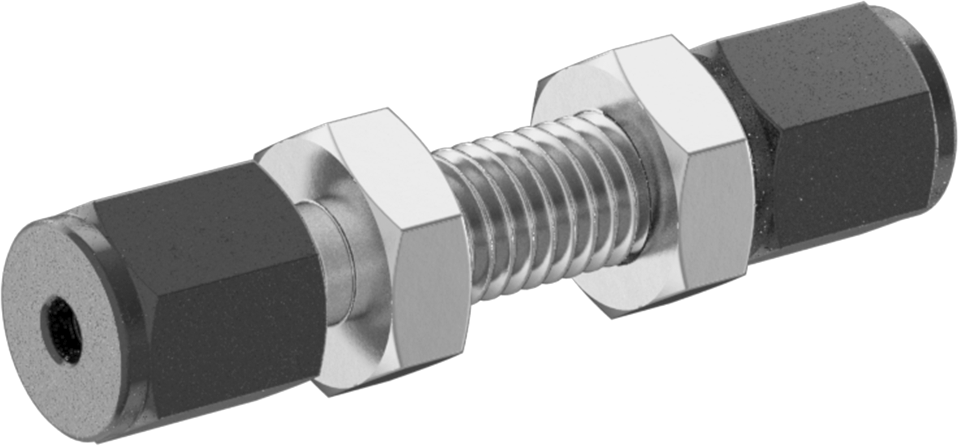

Paslanmaz Çelik Borular için Hassas Sıkıştırma Bağlantı Elemanı
1/8" (0.32 cm) Boru Dış Çapı için Duvar Geçişli Düz Konektör
| Şekil | Düz |
| Tip | Konektör |
| Kare Tırnak Boyutu için | Hava, Kesme Yağı, Etil Alkol, Akaryakıt, Benzin, Hidrolik Sıvı, İzopropil Alkol, Mineral Yağ, Doğal Gaz, Buhar, Su |
| Boru Bağlantısı | |
| Bağlantı Stili | Sıkıştırma |
| Sıkıştırma Bağlantı Tipi | Standart |
| Cins | Dişi |
| Dash Boyutu | 02 |
| Yığın Yönü için | |
| Dış Çap | 1/8"0.32 cm |
| Duvar Kalınlığı | 0.035"0.09 cm |
| Malzeme | 316 Paslanmaz Çelik |
| Somun Malzemesi | 316 Paslanmaz Çelik |
| Somun Yüzey Kalitesi | Molibden Disülfür Kaplı |
| Manşon Malzemesi | 316 Paslanmaz Çelik |
| Maksimum Basınç | 5,500 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -420° ila 1200° F |
| Uzunluk | 2 1/64"5.12 cm |
| Uyumlu Olduğu | Parker CPI |
| Kare Şaft Boyutu için | 304 Paslanmaz Çelik, 316 Paslanmaz Çelik |
| Karşılanan Teknik Özellikler | ASTM A213, ASTM A249, ASTM A269 |
| Yığın Yönü için | Dikişsiz, Kaynaklı |
| Montaj Türü | Duvar delme |
| Delik Çapı İçin | 5/16"0.79 cm |
| Maksimum Duvar Kalınlığı için | 1/2"1.27 cm |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 730722.1000 |
| ECCN | 2B999 |
Diğer sıkıştırma bağlantı parçalarına göre daha sıkı toleranslarla üretilen bu ürünler, yüksek hassasiyet gerektiren uygulamalar için tasarlanmıştır. Enstrümantasyon bağlantı parçaları ve flanşsız bağlantı parçaları olarak da bilinirler. Bir somun ve tek bir manşon (ferrule) ile birlikte sunulurlar. Somunu sıktığınızda manşon boruya kenetlenerek güçlü bir sızdırmazlık sağlar. Bağlantı parçaları, mükemmel korozyon direnci için 316 paslanmaz çelikten imal edilmiştir. Somun üzerindeki molibden disülfür kaplama, kolay kurulum için yağlayıcı görevi görür.
Duvardan geçen bağlantı parçaları, bölme bağlantıları ve panele monte bağlantı parçaları olarak da bilinir; duvarınızdan veya panelinizden geçerek bir giriş veya çıkış oluştururlar.
