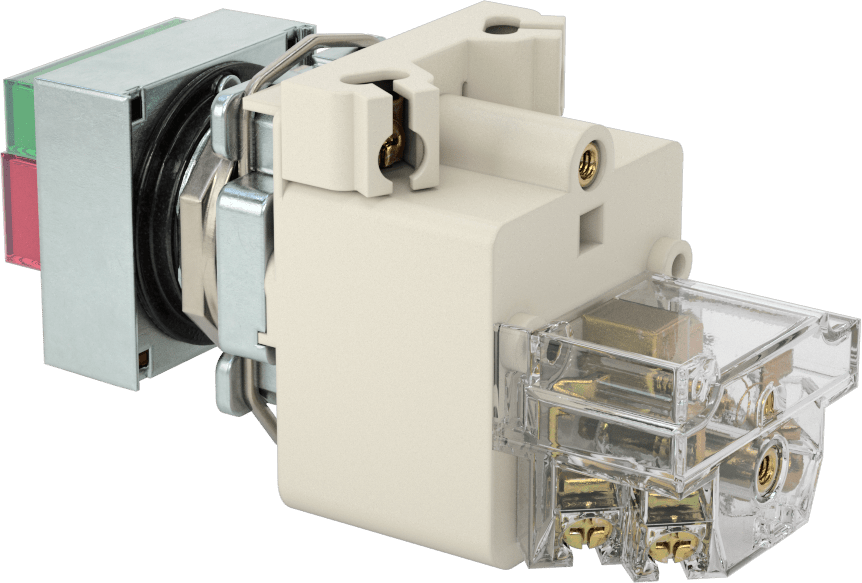

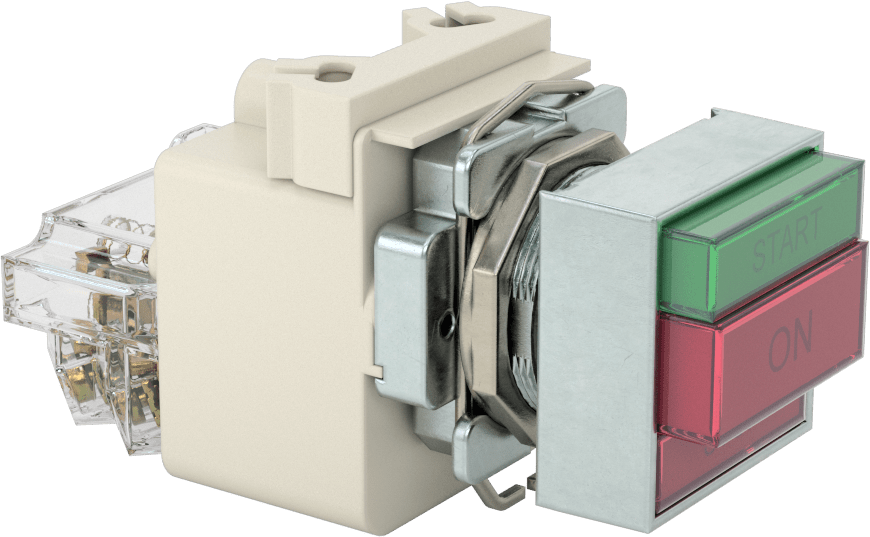

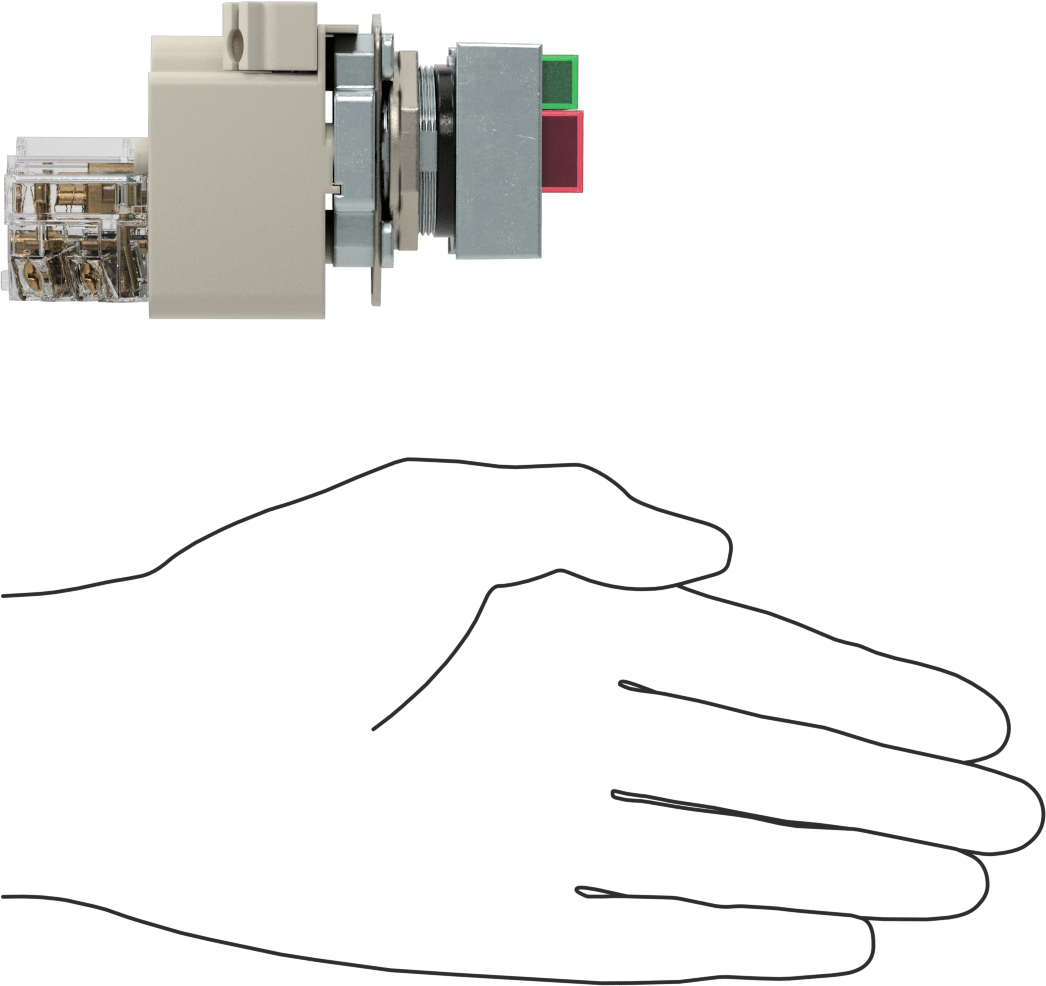

Çok Fonksiyonlu Panel Montajlı Basmalı Düğme Anahtarı

30mm, Aydınlatmalı, (Başlat/Aç/Durdur)

Teknik Cizim

Anahtar Tipi	Kılavuz
Montaj Konumu	Panel
Panel Açıklığı Çapı İçin	30 mm
Panel Açıklığı Çapı İçin	1 3/16"3.02 cm
Aktüatör Modeli	Düğme
Düğme Stili	Çıkıntılı
Düğme Şekli	Kare
Aktüatör Malzemesi	Plastik
Aktüatör Taban Malzemesi	Metal
Aydınlatma	Aydınlatmalı
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı (Normalde Açık) ve 1 Açık (Normalde Kapalı)
Düğme Sayısı	2
Mesaj (Aktüatör Rengi)	Başlat (Yeşil), Açık (Kırmızı), Dur (Kırmızı)
Anahtar hareketi	Anahtar Açık Kalır (Sabit)
Mesaj Rengi	Siyah
Terminal Sayısı	4
Endüstri Kodu	SPDT
Gerilimde Anahtarlama Akımı	6 A @ 120 V AC, 0.55 A @ 125 V DC
Maksimum Gerilim	600V AC 600V DC
Yükseklik	1 1/2"3.81 cm
Genişlik	1 1/2"3.81 cm
Maksimum Panel Kalınlığı İçin	1/4"0.64 cm
Panel Arkası Derinlik	2"5.08 cm
Maksimum Kontak Bloğu Sayısı İçin	6
Tel Bağlantı Tipi	Vidalı Terminaller
Ampul Gerilimi	110V AC/120V AC
Ampul Tipi	Akkor
Ampul Rengi	Şeffaf
Çevre	Aşındırıcı, Yağlı, Yıkama
Çevre Derecelendirmesi	NEMA 4, NEMA 4X, NEMA 13
Karşılanan Teknik Özellikler	UL Listed, CSA Certified
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Meksika
USMCA Uygunluğu	Hayır
Schedule B	853650.9035
ECCN	EAR99

Tek bir anahtarla birden fazla işlevi yerine getirerek panelde yerden tasarruf edin. Bu anahtarlar, korozyona, yıkamaya ve yağ/soğutma sıvısı püskürmesine karşı koruma için NEMA 4, 4X ve 13 sınıfındadır. Listelenen devre sayısını kontrol etmek için yeterli sayıda kontak bloğu içerirler.

Işıklı anahtarlar üzerinde, ekipman çalıştırıldığında kırmızı renkte yanan “On” yazısı bulunur.

Not: Anahtarı ve ampulü aynı devreye bağlarken, devre gerilimi ampul gerilimini aşmamalıdır.

Daha fazla devreyi kontrol etmek veya ürünle birlikte verilen kontak bloğunu değiştirmek için ek kontak blokları (ayrı satılır) eklenebilir.
