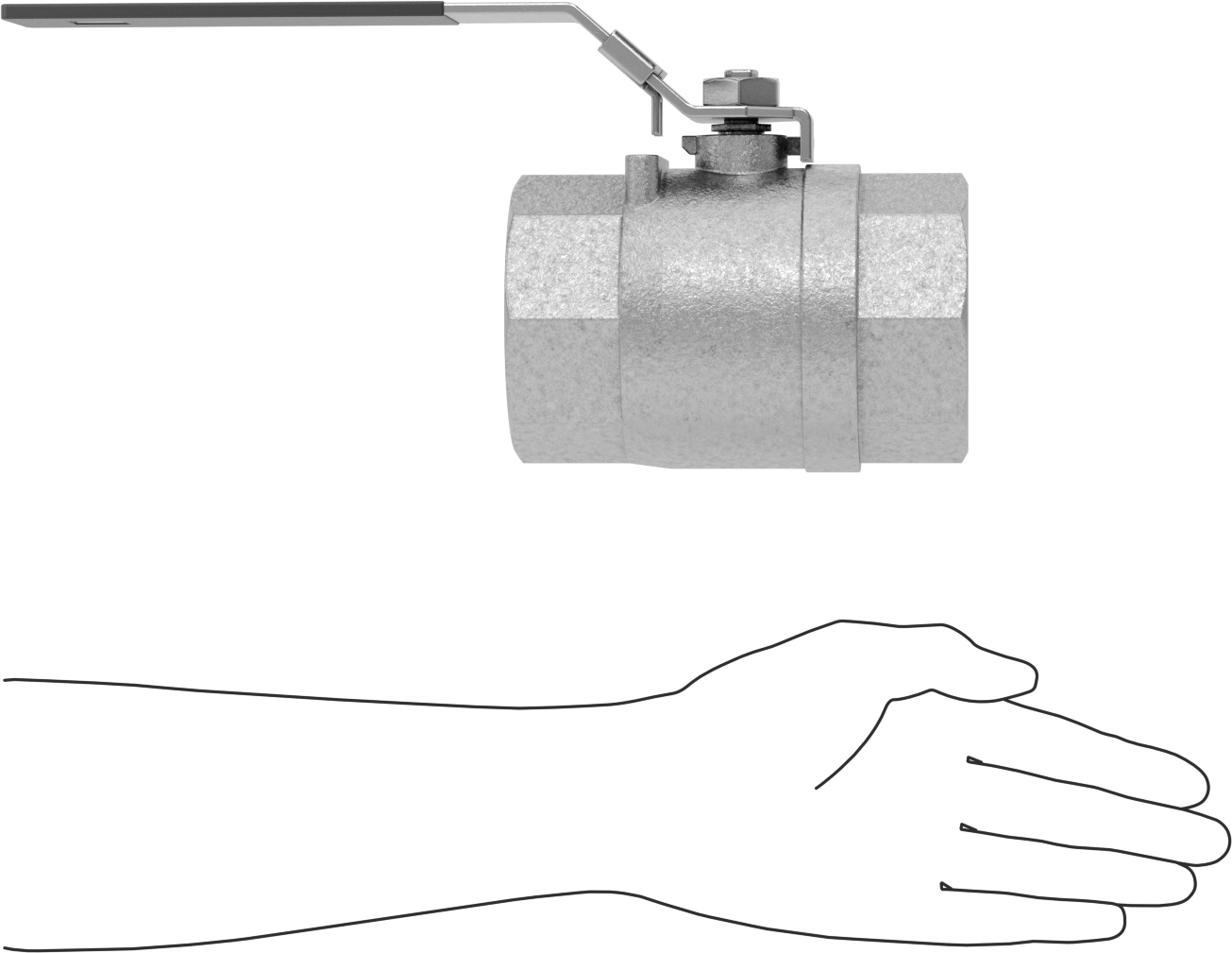

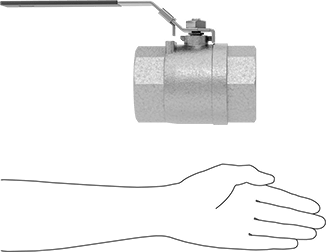

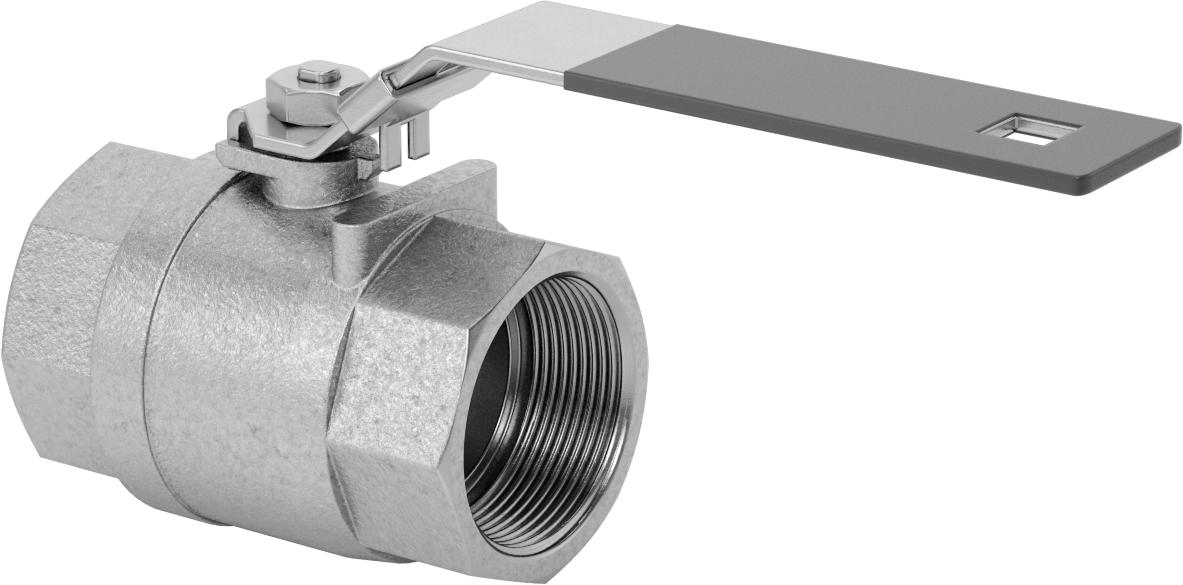

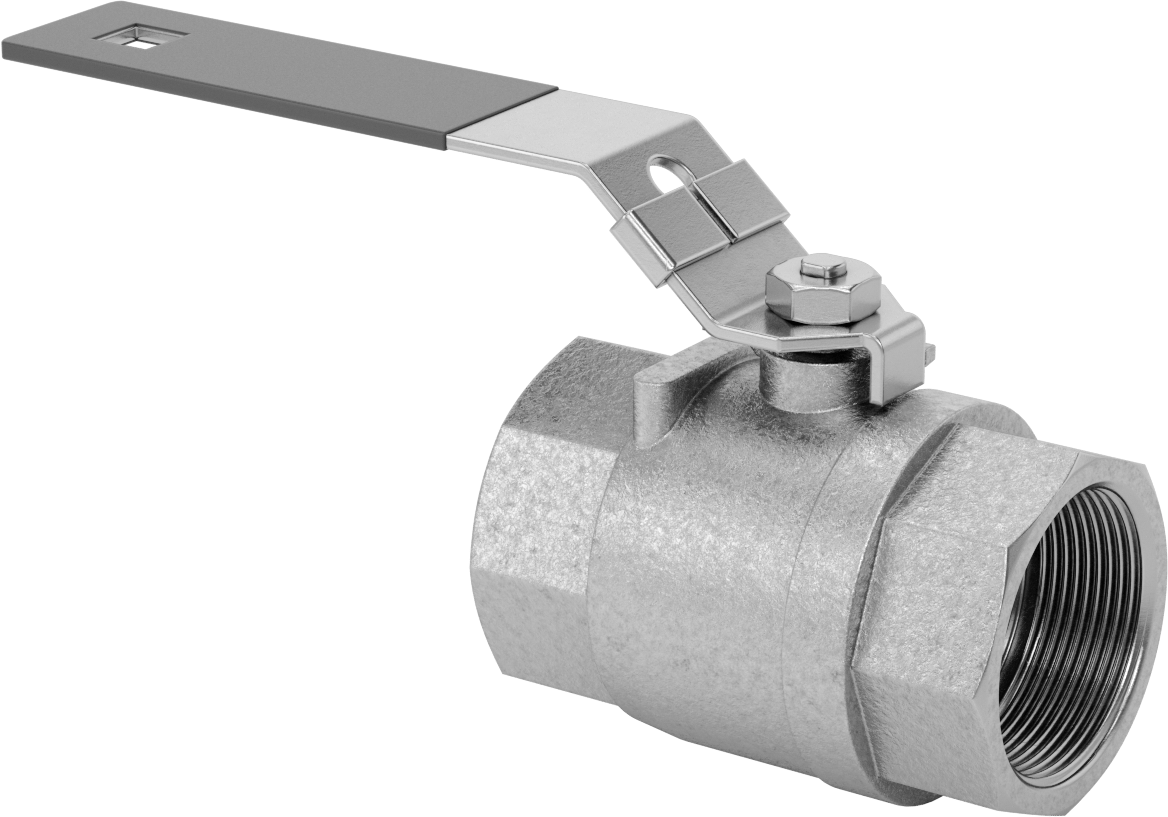

Kolay Erişimli Açma/Kapama Vanası, Kilitlenebilir Kol Saplı

316 Paslanmaz Çelik Gövde, 2-1/2 NPT Dişi

Teknik Çizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Cırcırlı Açma ile Kilitlenebilir
Bağlantı Tipi	Konektör
Bağlantı Tipi	Boru
Bağlantı Stili	Dişli
Boru Çapı	2 1/26.35 cm
Cins	Dişi
Diş Tipi	NPT
Akış Katsayısı (Cv)	307
Maksimum Basınç	1000 psi @ 100° F
Sıcaklık Aralığı	-25° ila 400° F
Vakum Değeri	29 in. Hg
Gövde Malzemesi	316 Paslanmaz Çelik
Bilye Malzemesi	316 Paslanmaz Çelik
Conta Malzemesi	PTFE Plastik
Koltuk Malzemesi	PTFE Plastik
Ambalaj Malzemesi	PTFE Plastik
Bağlantı Noktası Türü	Dolu
Şekil	Düz
Uç-Uç Uzunluğu	6 1/8"15.56 cm
Maksimum Kelepçe Çapı İçin	5/16"0.79 cm
Toplam
Yükseklik	6 5/16"16.03 cm
Uzunluk	13"33.02 cm
Kare Tırnak Boyutu için	Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon
Kimyasal Direnç (Mükemmel)	Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Çin Halk Cumhuriyeti
Schedule B	848180.3070
ECCN	2B999

Ulaşılması zor alanlarda erişiminizi genişletin — sapın ucundaki deliği kavramak için kare cırcır anahtarı kullanarak bu vanaları açıp kapatın. Tam geçişli oldukları için akışı kısıtlamazlar.

316 paslanmaz çelik vanalar, bronz vanalara göre korozyona karşı daha dayanıklıdır.

Kilitlenebilir kol tutamaçlarını bir asma kilit (ürünle birlikte verilmez) kullanarak yerine sabitleyin.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
