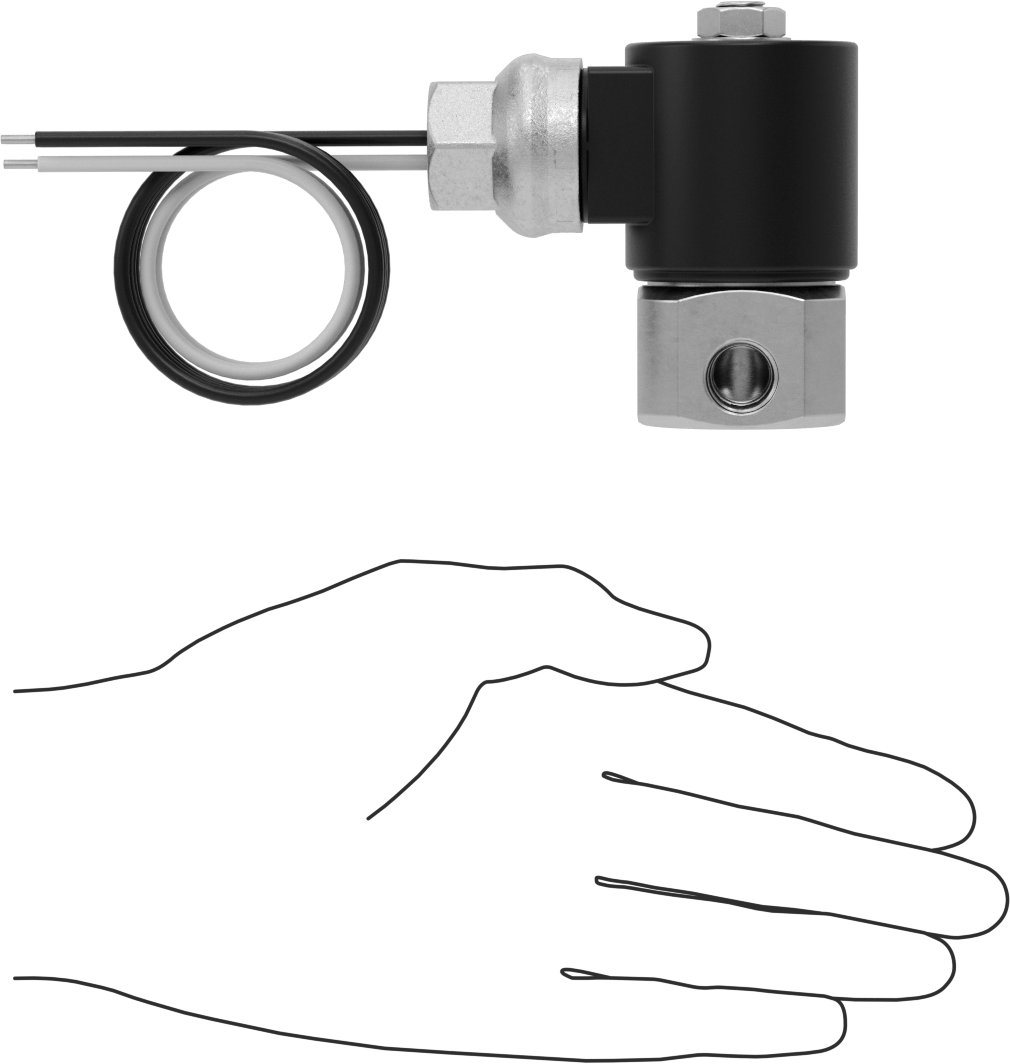

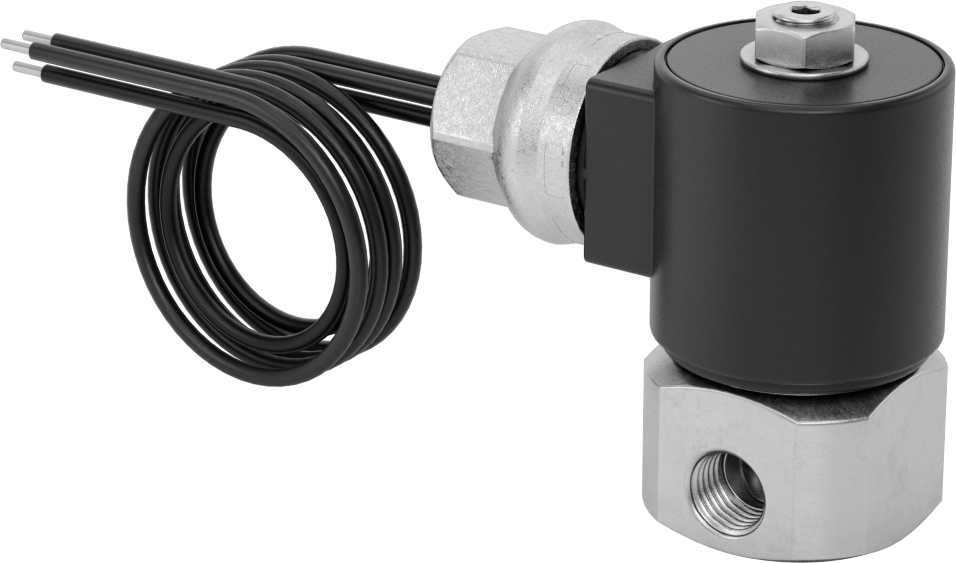

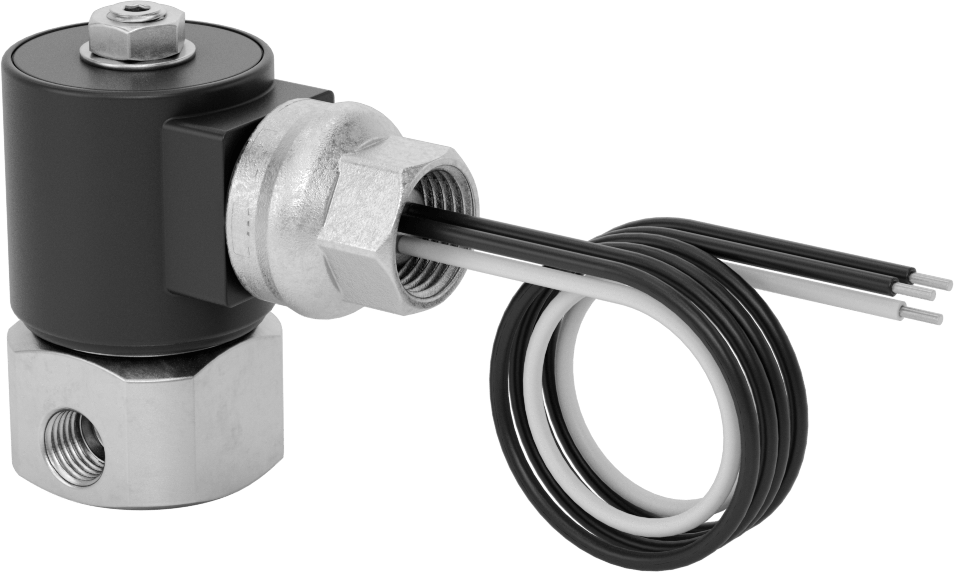

303 Paslanmaz Çelik Gövdeli Kompakt Solenoid Açma/Kapama Vanası
1/4 NPT Dişi, 24 V DC Gerilim, 0,5 Cv
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/40.64 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 0.5 |
| Maksimum Basınç | 40 psi @ 70° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | 35° ila 120° F |
| Aktüatör Sıcaklık Aralığı | 35° ila 150° F |
| Gerilim | 24V DC |
| Maksimum Akım Çekişi | 0.48 A |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 303 Paslanmaz Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Koltuk Malzemesi | Buna-N Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Çapı | 1 9/16"3.97 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör | |
| Uzunluk | 1 13/16"4.60 cm |
| Genişlik | 2 5/8"6.67 cm |
| Toplam Uzunluk | 1 9/16"3.97 cm |
| Toplam Yükseklik | 3 1/8"7.94 cm |
| Toplam Genişlik | 3 1/4"8.25 cm |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre Derecelendirmesi | NEMA 4, NEMA 4X |
| Karşılanan Teknik Özellikler | UL Listed, C-UL Listeli |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Su, Xenon |
| Orta | Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Etanol, Akaryakıt, İzopropil Alkol |
| Yetersiz | Aseton, Amonyak, Klor, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0060 |
| ECCN | 2B999 |
| İlgili Ürün | Yedek Solenoid Bobinleri |
Standart vanalardan daha düşük profilli ve daha küçük bağlantı boyutlarında mevcut olan bu vanalar, dar alanlara sığar. Elektrikle çalışarak akışı otomatik olarak başlatır ve durdurur.
Valfler, çalıştırılmadıkları sürece normalde kapalıdır. Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler. Hareketi en aza indirgemek ve aşınmayı azaltmak amacıyla aktüatör, valf gövdesine doğrudan monte edilmiştir.
303 paslanmaz çelik vanalar, pirinç vanalardan daha korozyona dayanıklıdır.
NEMA 4X vanalar, yıkamalara, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
