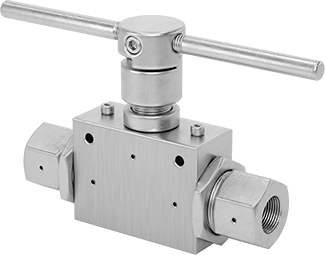

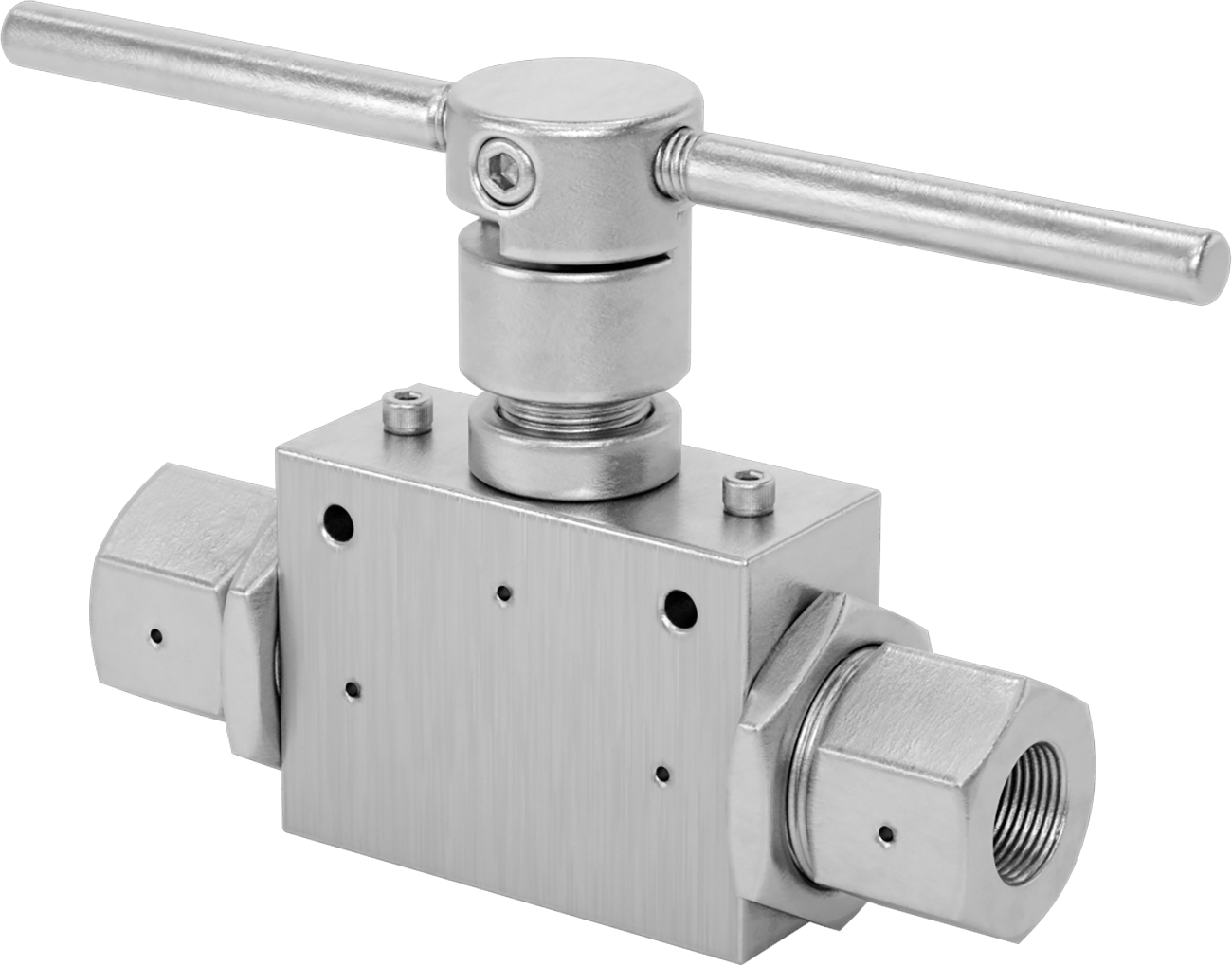

Yüksek Basınçlı Dişli Açma/Kapama Vanası, T-Saplı Tutamaklı
316 Paslanmaz Çelik Gövde, 1 NPT Dişi, 7,6 Cv
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | T-Kolu |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 12.54 cm |
| Cins | Dişi |
| Diş Tipi | NPT × NPT |
| Maksimum Basınç | 10,000 psi @ 75° F |
| Akış Katsayısı (Cv) | 7.6 |
| Sıcaklık Aralığı | 0° ila 300° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 17-4 PH Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | Torlon PAI Plastik |
| Ambalaj Malzemesi | PEEK Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 7 3/4"19.68 cm |
| Toplam | |
| Yükseklik | 6"15.24 cm |
| Uzunluk | 10 3/8"26.35 cm |
| Kare Tırnak Boyutu için | Su, Yağ, Hava |
| Özellikler | Sabitlenmiş Top |
| Kimyasal Direnç (Mükemmel) | Hava, Yağ, Su |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
Standart dişli vanaların basıncının en az üç katı basınç için tasarlanmış olan bu vanalar, sıkıştırılmış gaz, basınçlı su veya buhar akışını başlatmak ve durdurmak için kullanılır.
316 paslanmaz çelik vanalar, çelik vanalardan daha korozyona dayanıklıdır.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Sabit bilyeli vanalar, standart bilyeli vanalardan daha yüksek basınçlarda kullanılabilir. Bilyeleri, vana gövdesinin üstüne ve altına sabitlenmiştir, bu da sıvı akışıyla birlikte kaymasını önler. Bu, bilye dönerken bile sıkı bir sızdırmazlık sağlar ve vanayı açmak veya kapatmak için gereken kuvveti azaltır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
