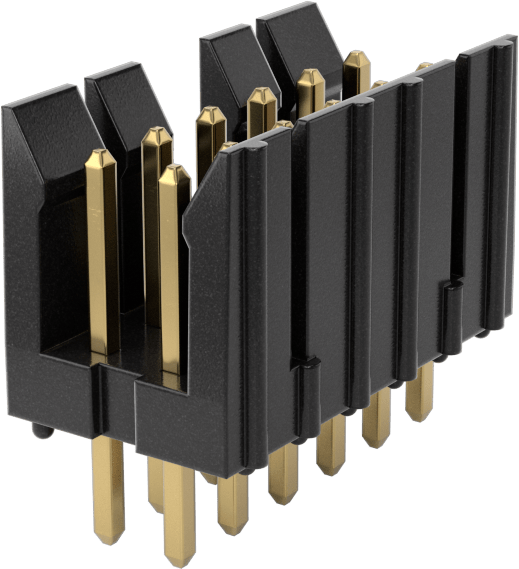

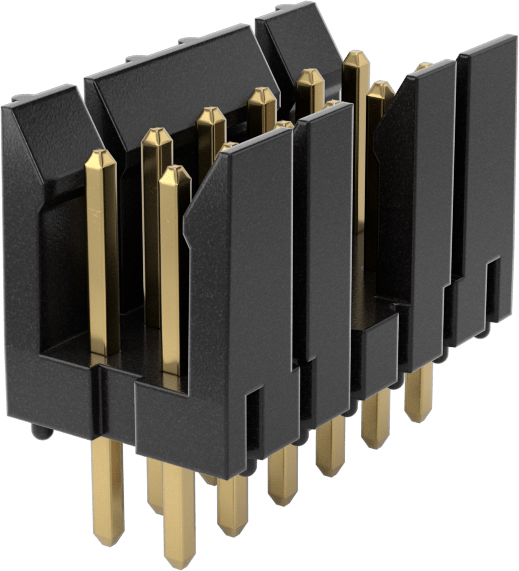

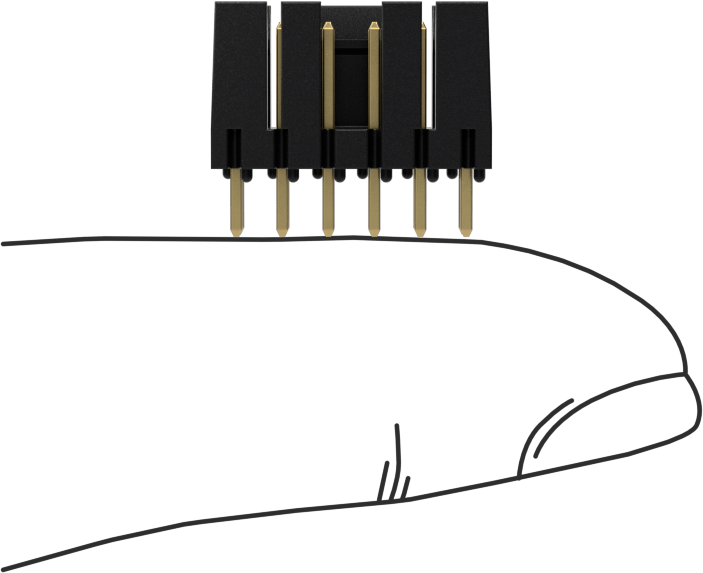

12 Kutuplu Başlıklar
Amphenol Devre Kartı Konektörleri için 2 Sıra x 6 Sütun
| Bileşen | Devre Kartı Konektörü |
| Elektrik Bağlantısı | Amphenol PV |
| Bağlantı Yöntemi | İtme Bağlantısı, Lehim |
| Adet | |
| Direkler | 12 |
| Sıralar | 2 |
| Kolonlar | 6 |
| Delik Merkezleri Arası Mesafe İçin | 0.1"0.25 cm |
| Gerilim | 1,000V DC |
| Akım | 3 amp |
| Renk | Siyah |
| Gövde Malzemesi | Naylon |
| Yükseklik | 0.4"1.02 cm |
| Genişlik | 0.6"1.52 cm |
| Derinlik | 0.3"0.76 cm |
| Sıcaklık Aralığı | -40° F ila 220° F |
| Elektrik Konektörü Bileşeni | Yuva |
| Cins | Erkek |
| Gövde Bağlantı Yöntemi | İtme Bağlantısı |
| Üretici | Amphenol |
| Montaj Konumu | Devre Kartı |
| Performans | Modüler Yapılandırılabilir |
| Pim Malzemesi | Nikel Kaplı Bronz |
| Şekil | Düz |
| Sinyal Türü | Kontrol, Güç |
| Ticari Adı | PV |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853669.4040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu Amphenol PV konektörleriyle devre kartınıza kabloları takın. Birbirine itilerek takıldıkları için bağlanması ve çıkarılması kolaydır, ancak yine de güçlü ve güvenli bir tutuş sağlarlar. Tekrarlı kullanımdan sonra bile bağlantı güçlerini kaybetmezler. İlk olarak güneş enerjisi kullanımına yönelik olarak tasarlanan bu konektörler (PV, fotovoltaik anlamına gelir), küçük elektronik cihazlardan endüstriyel robotlara kadar çeşitli ekipmanlarda da kullanılır.
Tam bir bağlantı için, bağlamanız gereken kablo sayısına uygun kutuplu bir fiş ve yuva seçin. Ayrıca her kablo için bir manşona ihtiyacınız olacaktır.
Devre Kartı Fişleri — Fişler, takıldıklarında yuvayı güvenli bir şekilde tutmak için bir sürtünme klipsine sahiptir. Bir hizalama pimi, fiş ile yuvanın doğru şekilde birleştirilmesini sağlar; bu, kurulum sırasında iyi bir görüş elde edemediğiniz durumlarda yararlıdır. Devre kartınıza bir fiş takmak için, kontaklarını kartın deliklerinden geçirin ve yerine lehimleyin.
