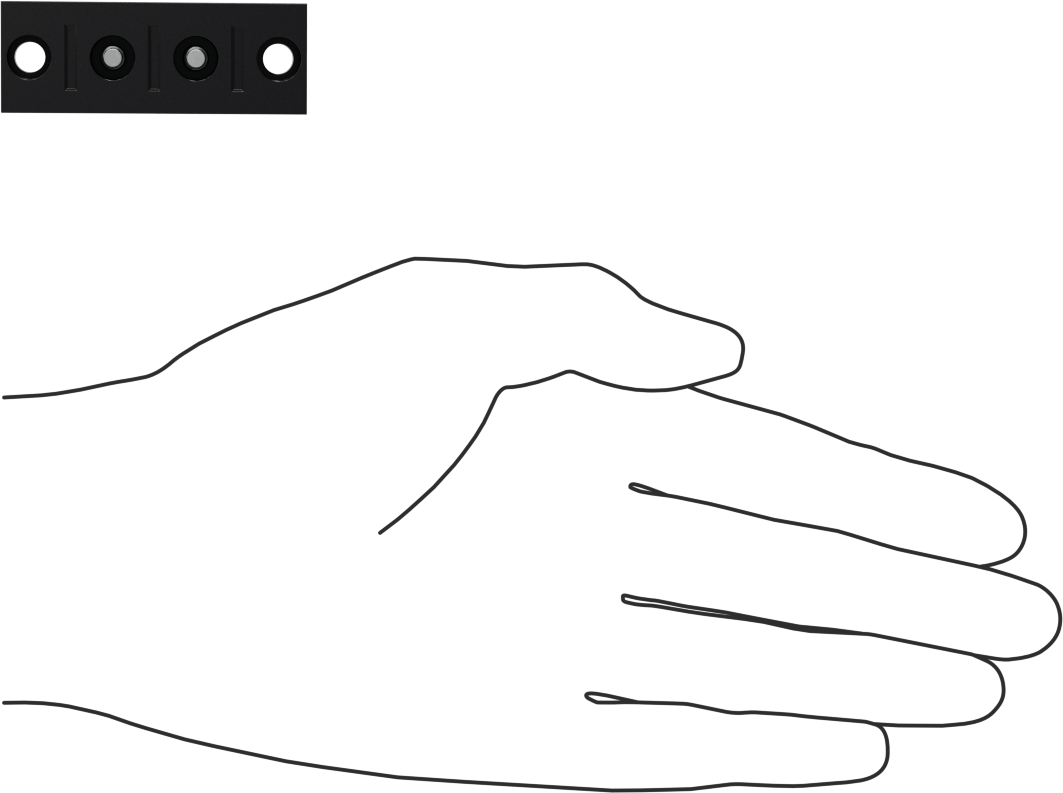

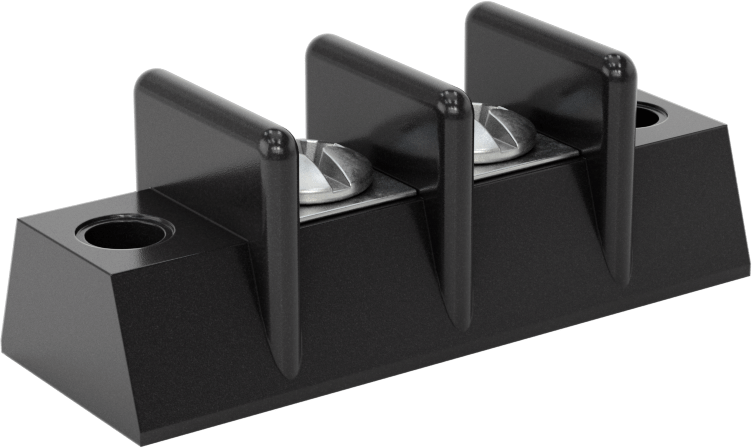

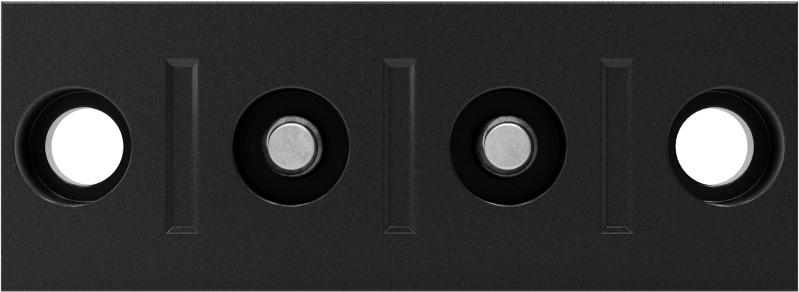

Yer Tasarrufu Sağlayan Terminal Bloğu

600V AC/600V DC, 2 Devre

Teknik Çizim

Gerilim	600V AC/600V DC
Devre Başına Akım	30 amp
Devre Sayısı	2
Tel Kalınlığı (Ga.) İçin	14 ila 12
Tel Bağlantısı	Vida Terminali
Terminal Boyutu	No. 8
Terminal Merkezden Merkeze Mesafesi	9/16"1.43 cm
Uzunluk	2 1/16"5.24 cm
Genişlik	3/4"1.90 cm
Yükseklik	3/4"1.90 cm
Minimum Sıcaklık	Derecelendirilmemiştir
Maksimum Sıcaklık	150°C
Renk	Siyah
Montaj Delikleri
Çap	0.21"0.53 cm
Adet	2
Merkezden Merkeze Uzunluk	1.69"4.29 cm
Sertifikasyon	CE İşareti, CSA Certified, UL Onaylı Bileşen
Yanıcılık Sınıfı	UL 94 V-0
İçerir	Yalıtım Şeridi
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
Montaj Konumu	Yüzey
Performans	Yerden Tasarruf
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853690.8085
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

Bu tek sıralı terminal blokları, çift sıralı bloklarla aynı sayıda devreyi bağlar, ancak daha az yer kaplar. Bariyer terminal şeritleri olarak da bilinen bu ürünler, elektrik yüklü kabloları ayırmak ve kurulumunuzu düzenli tutmak için bölücülere sahiptir. Bunları kontrol panellerine, muhafazalara ve ekipmanlara doğrudan monte edebilirsiniz.

Çıplak telinizi doğrudan vidalayabilir veya vidanın zarar vermesini önlemek için bir terminal takabilirsiniz. Halka, kürek ve kanca terminalleri vidanın etrafına oturur ve yüksek titreşimli kurulumlarda bile sıkıca tutunur. Pim terminalleri, bıçak terminalleri ve tel halkaları vida başının altına daha kolay girer, ancak titreşim veya çekme durumunda diğer terminaller kadar sabit kalmazlar.

Not: Kurulumdan önce, ürünle birlikte verilen yalıtım şeridini bloğun altına yapıştırın. Belirtilen voltaj, yalnızca şerit takıldığında geçerlidir.
