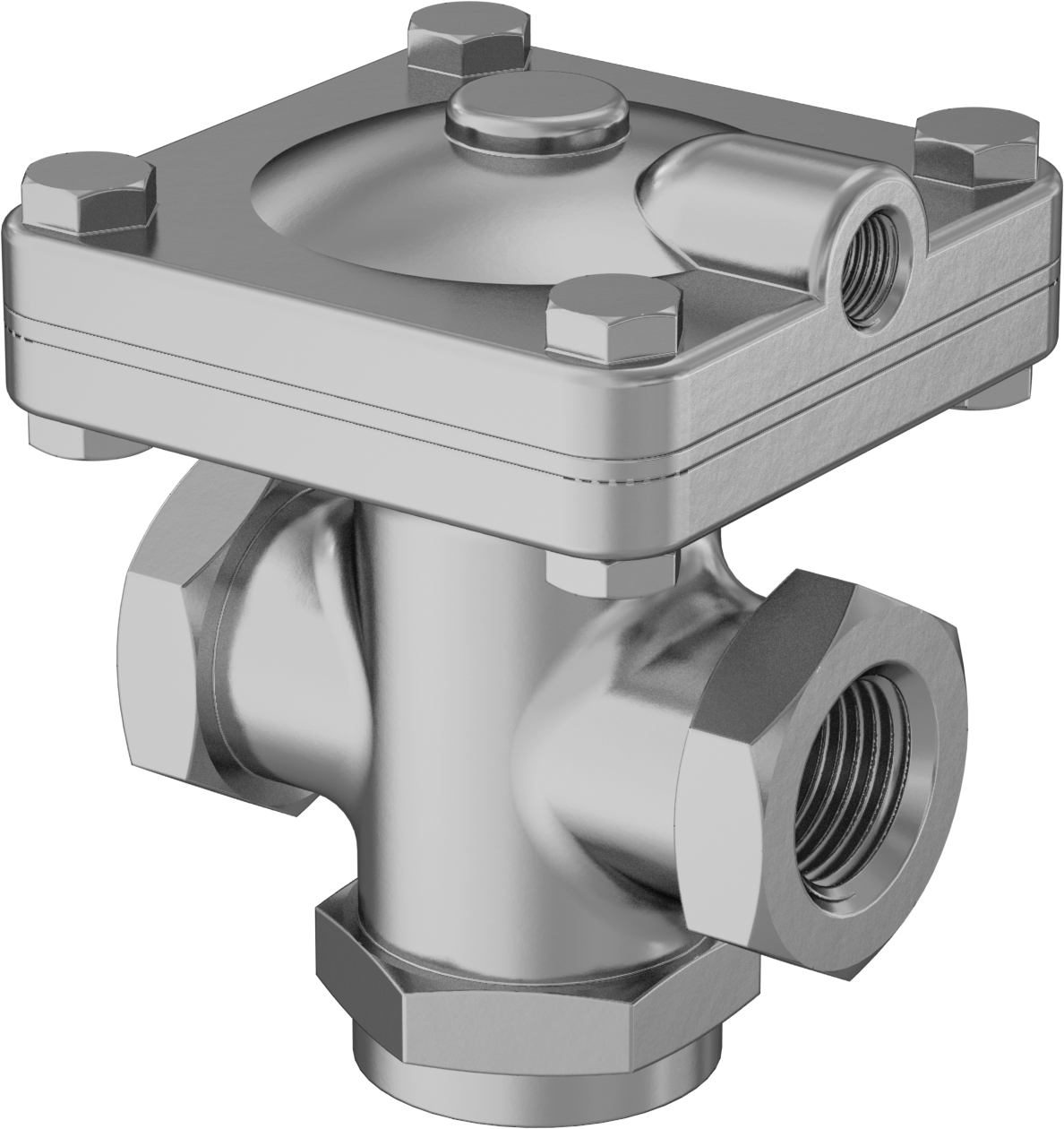

Kompakt Ağır Hizmet Tipi Hava Tahrikli Açma/Kapama Valfi, Hava ile Kapanan
1/2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Diyafram |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Açık |
| Çalıştırma Mekanizması | Hava ile Kapanan, Yaylı Geri Dönüş |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 2.5 |
| Maksimum Basınç | 250 psi @ 180° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Min. Basınç Düşüşü | 1 psi0.07 bar |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | -20° ila 180° F |
| Aktüatör Sıcaklık Aralığı | -20° ila 180° F |
| Gövde Malzemesi | Bronz |
| Diyafram Malzemesi | Buna-N/Naylon Kauçuk |
| Conta Malzemesi | 303 Paslanmaz Çelik |
| Koltuk Malzemesi | 303 Paslanmaz Çelik |
| Aktüatör Muhafaza Malzemesi | Bronz |

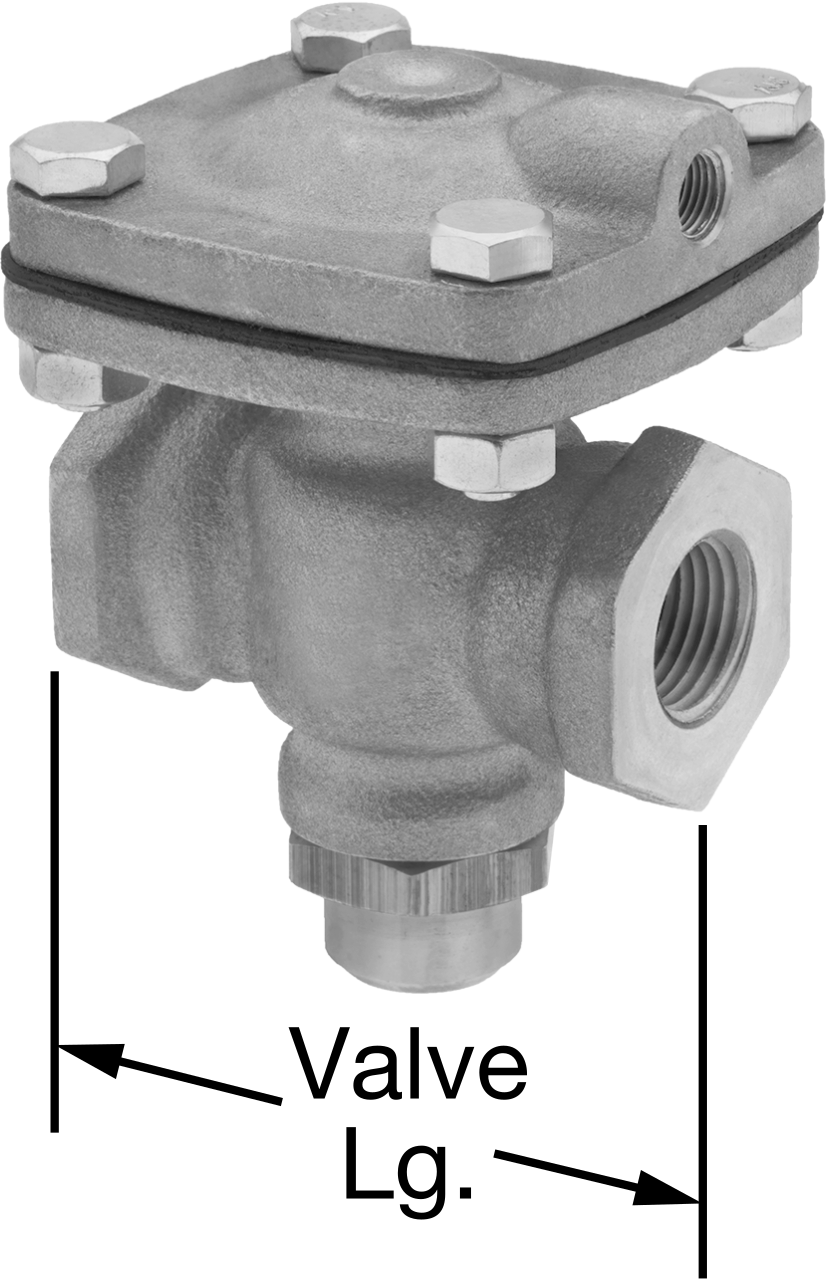

| Valf Uzunluğu | 5 7/8"14.92 cm |
| Vana Genişliği | 5 7/8"14.92 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 5 7/8"14.92 cm |
| Aktüatör Genişliği | 5 7/8"14.92 cm |
| Toplam | |
| Uzunluk | 5 7/8"14.92 cm |
| Yükseklik | 4"10.16 cm |
| Genişlik | 5 7/8"14.92 cm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 20 ila 45 psi |
| Montaj Yönü | Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yığın Yönü için | Evet |
| Pilot Valf Dahil | Hayır |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Meksika |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9040 |
| ECCN | EAR99 |
| İlgili Ürün | 120 V AC Pilot Valf |
Standart ağır hizmet vanalarının yarısından daha kısa olan bu vanalar, dar alanlara ve alçak açıklıklı boru hatlarına sığar. Kirli sıvıları, çamurları ve aşındırıcı ortamları hasar görmeden işleyebilen bir diyaframı vardır. Hepsi, akışı otomatik olarak başlatmak ve durdurmak için basınçlı hava ile çalışır. Aktüatöre giden havayı, elektrikli pilot vana (dahil değildir) veya manuel açma/kapama vanası (dahil değildir) kullanarak kontrol etmeniz gerekir. Vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır.
Tüm vanalar, vanayı çalıştırmak için sadece hava basıncı gerektiren tek etkili bir aktüatöre sahiptir; hava kesildiğinde otomatik olarak vananın başlangıç konumuna geri dönerler. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Normalde açık vanalar, çalıştırılmadıkça açıktır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
