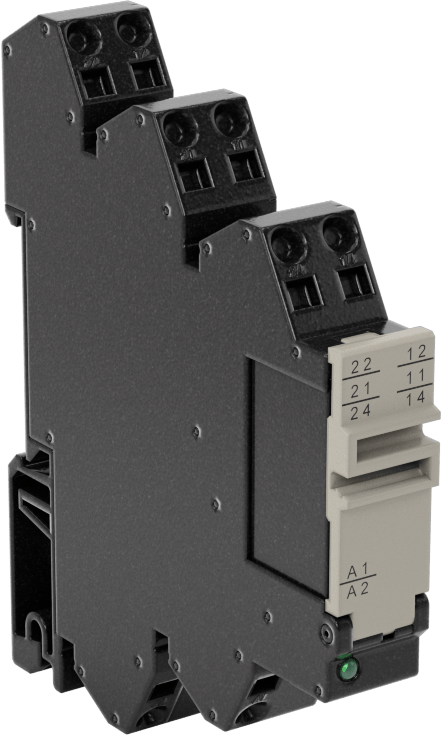

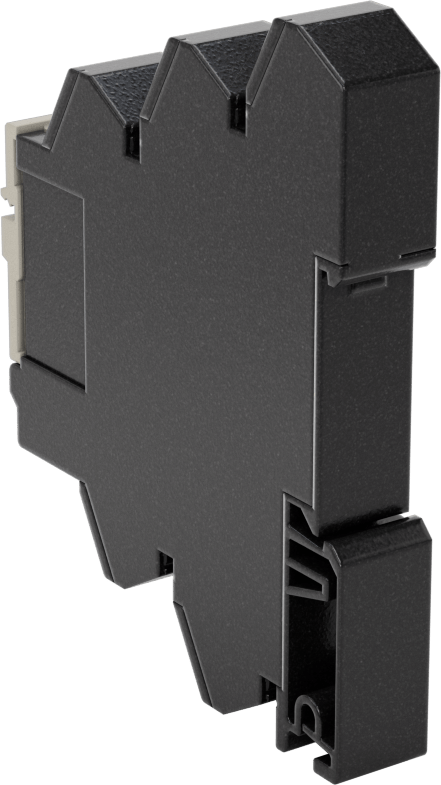

Tehlikeli Ortam Yaylı Kelepçe Terminali Rölesi, SPDT
5 Terminal, 12 V AC/DC Giriş, 12A @ 240VAC/24VDC
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Anahtar Tanımı | SPDT |
| Terminal Sayısı | 5 |
| Giriş Gerilimi | 12V AC, 12V DC |
| Kontrol Akımı | 29 mA |
| Gerilimde Anahtarlama Akımı | 12 amp @ 240V AC/24V DC |
| Yükseklik | 2.9"7.37 cm |
| Genişlik | 0.6"1.52 cm |
| Derinlik | 3.7"9.40 cm |
| Muhafaza Derecesi | IP20 |
| Tehlikeli Ortam Sınıfı | NEC Sınıf I Bölüm 2 Grup A, B, C, D |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Çevre | Tehlikeli |
| DIN Rayı Boyutu için | 35 mm |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Montaj Konumu | DIN Rail |
| NEC Tehlikeli Ortam Sıcaklık Sınıflandırması | T4 (275° F) |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Anahtar hareketi | Anlık |
| Ölçü Birimleri | İnç |
| UL Dosya Numarası | E55996 |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 7(a), 7(c)-I |
| Schedule B Numarası | 853649.0075 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Güvenlik amacıyla sızdırmaz hale getirilen bu röleler, yanıcı veya aşındırıcı gazların bulunabileceği tehlikeli yerler için iyi bir seçimdir.
Yaylı Kelepçeli Terminaller — Yaylı kelepçeli terminallere sahip röleler, arayüz röleleri olarak kabul edilir; bu nedenle, giriş ve çıkış devrelerini izole etmek için kontrolörünüz ile bileşenleriniz arasına yerleştirilirler. Bu, rölenin sinyalini güçlendirirken ve güvenilir iletim için paraziti azaltırken bileşeninizi voltaj dalgalanmalarından korudukları anlamına gelir. Genellikle küçük motorlar ve pilot ışıkları gibi anahtarlama uygulamaları için kullanılırlar. Dahil edilen röle soketi, 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edilir. Yaylı kelepçeli terminallere sahip röleler, vidaları çevirmeye gerek kalmadan kablolara bağlanır ve bağlantısı kesilir. Titreşimle gevşeyebilecek vida olmadığı için terminaller zamanla sıkı bir şekilde tutunur.
