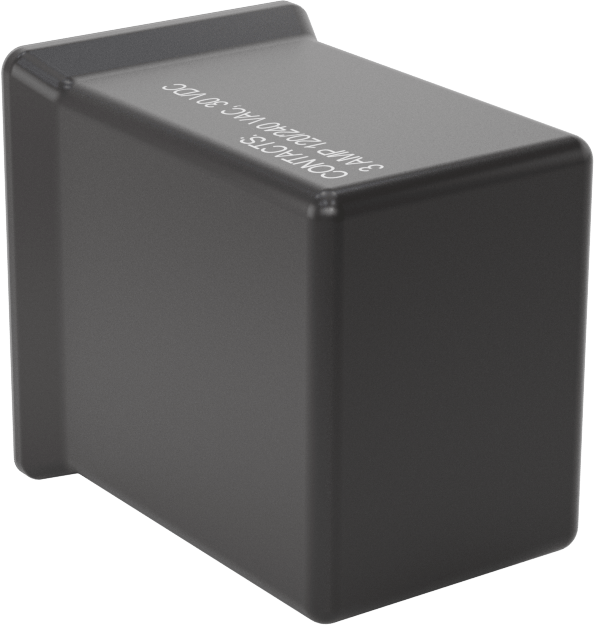

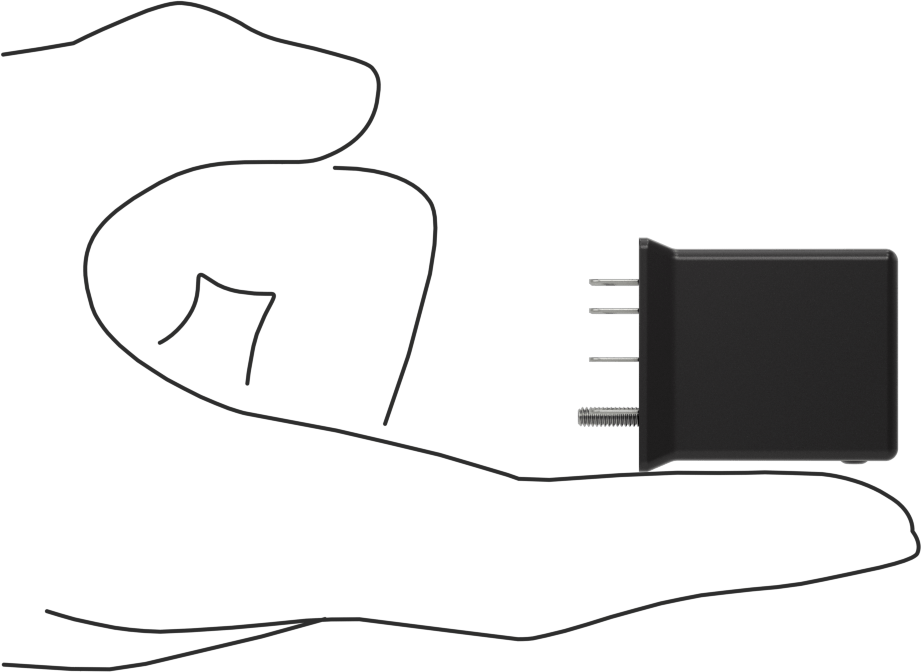

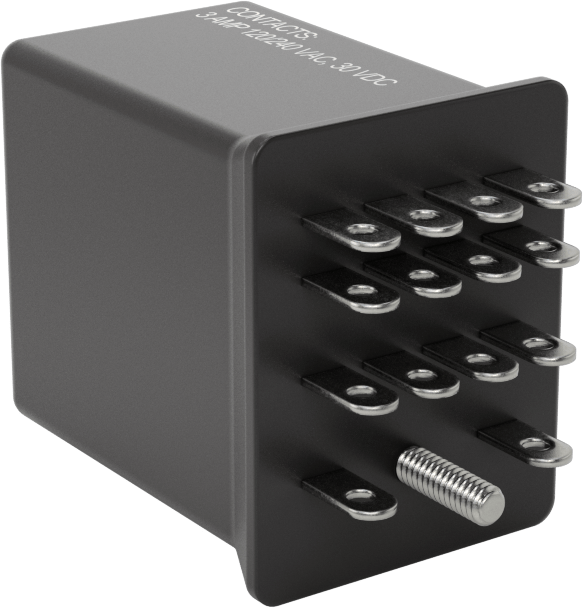

Tehlikeli Ortam Hızlı Bağlantı Kesme Terminali Rölesi

4PDT, 14 Terminal, 120V AC Giriş, 3A @ 120VAC/240VAC

Teknik Çizim

Dudak Bağlantısı	Hızlı Bağlantı Kesme Terminali
Tehlikeli Ortam Koruma Tipi	Hava geçirmez
Kontrol Edilen Devre Sayısı	4
Anahtar Başlangıç Konumu	4 Kapalı veya 4 Açık
Anahtar Tanımı	4PDT
Terminal Sayısı	14
Giriş Gerilimi	120V AC
Kontrol Akımı	100 mA
Gerilimde Anahtarlama Akımı	3 amp @ 120V AC/240V AC
Anahtarlama Geriliminde Beygir Gücü	1/10 hp @ 120V AC
Yükseklik	1.2"3.05 cm
Genişlik	0.9"2.29 cm
Derinlik	1.3"3.30 cm
Hızlı Bağlantı Kesme Dilimi Genişliği	0.125"0.32 cm
Tehlikeli Ortam Sınıfı	NEC Sınıf I Bölüm 2 Grup A, B, C, D
Sertifikasyon	C-UL Onaylı Bileşen, CE İşareti, CSA Certified, UL Onaylı Bileşen
CSA Dosya Numarası	040787_0_000
Çevre	Tehlikeli
Mekanik Ömür Döngüleri	10,000,000
Montaj Konumu	Röle Yuvası
NEC Tehlikeli Ortam Sıcaklık Sınıflandırması	T5 (212° F)
Çalışma Türü	Mekanik
Röle Tipi	Standart
Anahtar hareketi	Anlık
Ölçü Birimleri	İnç
UL Dosya Numarası	E209950
Menşe Ülke	Çin
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853641.0050
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır
İlgili Ürün	Vida Terminalleri Olan Soketler

Güvenlik amacıyla sızdırmaz hale getirilen bu röleler, yanıcı veya aşındırıcı gazların bulunabileceği tehlikeli yerler için iyi bir seçimdir.

Hızlı Bağlantı Kesme Terminali — Dairesel pimli terminallere veya hızlı bağlantı kesme terminallerine sahip röleler, iç parçaları gazlardan, nemden ve diğer kirleticilerden korumak için hermetik olarak sızdırmazdır — tamamen hava ve su geçirmezdir. Kolay kurulum için röle soketlerine (ayrı satılır) takılırlar.

Vidalı Terminalli Soketler — Röle soketleri, 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) veya düz yüzeylere monte edilir.
