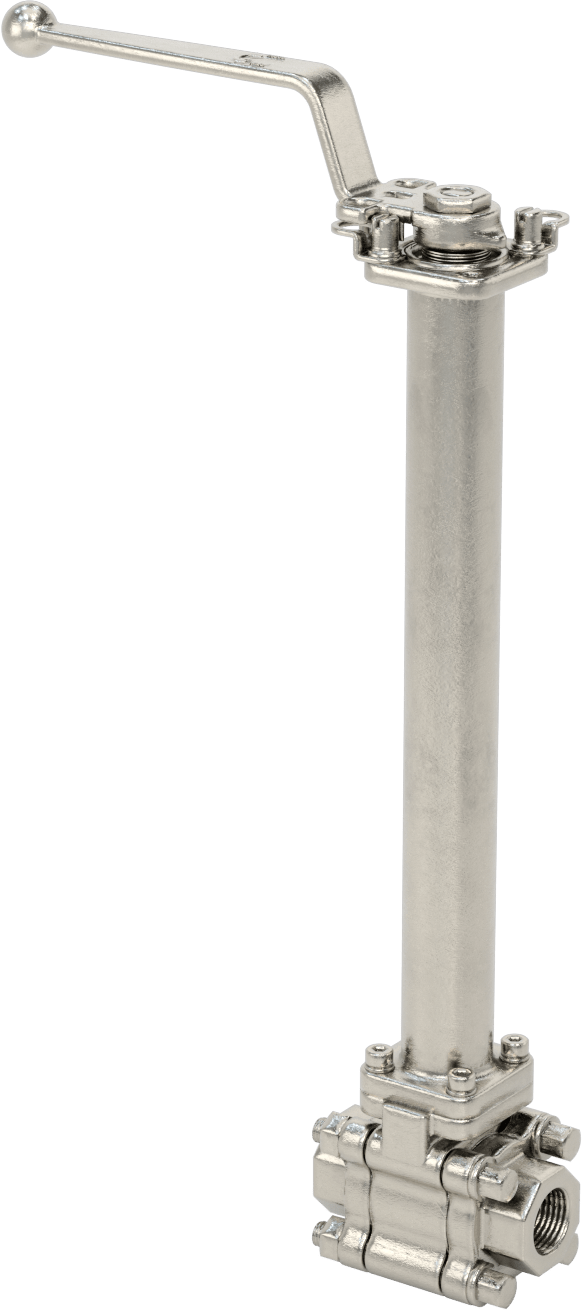

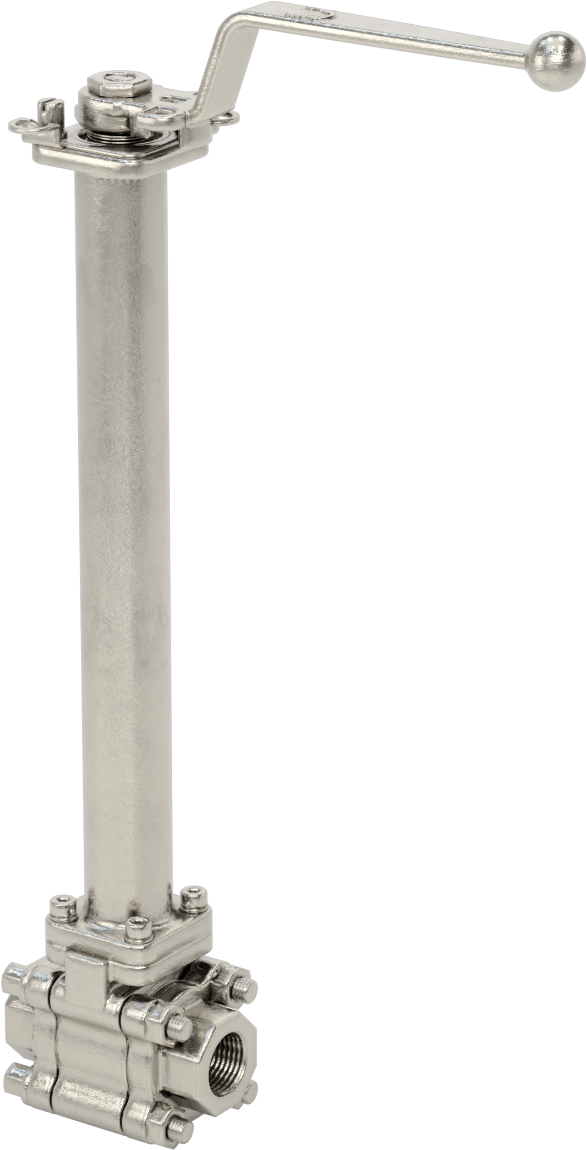

Kriyojenik Sıvılar için Dişli Açma/Kapama Vanası, Kol Tutacağı
1/2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 12 |
| Maksimum Basınç | 1,440 psi @ 100° F |
| Min. Sıcaklık | -240°C |
| Maksimum Sıcaklık | Derecelendirilmemiştir |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Grafit |
| Koltuk Malzemesi | PCTFE Plastik |
| Ambalaj Malzemesi | Grafit |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 3 1/16"7.78 cm |
| Yalıtım Kalınlığı için | 10 3/4"27.30 cm |
| Maksimum Kelepçe Çapı İçin | 5/16"0.79 cm |
| Toplam | |
| Yükseklik | 14 13/16"37.62 cm |
| Uzunluk | 7 15/16"20.16 cm |
| Özellikler | Havalandırmalı Top |
| Karşılanan Teknik Özellikler | Amerikan Petrol Enstitüsü Standardı 607 - 7. Baskı |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 848180.3070 |
| ECCN | EAR99 |

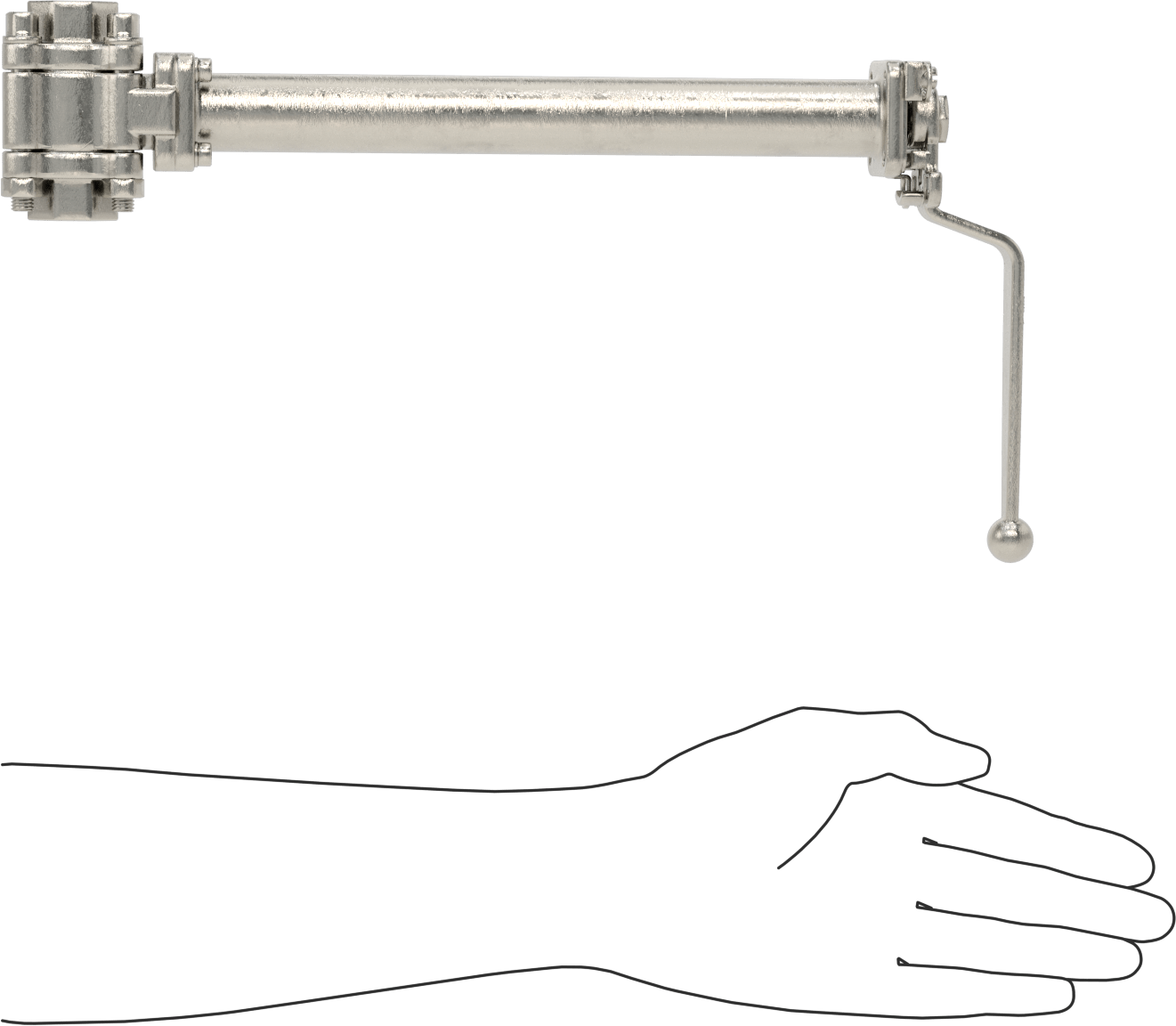

Bu vanaları, sıvı azot, karbondioksit ve argon akışını kontrol etmek için kriyojenik sistemlerde kullanın. -400° F kadar düşük sıcaklıklarda sıkı bir sızdırmazlık sağlayan PCTFE yuvalarına sahiptirler. Havalandırmalı bir bilye, kullanım sırasında sık sık meydana gelen sıcaklık dalgalanmalarından kaynaklanan basınç birikimini azaltır. Bu vanalar, ısı transferini ve sızıntıları önlemek için grafit dolgu ile doldurulmuş ekstra uzun bir gövdeye sahiptir. Mil, kurulumunuzdaki kalın yalıtımı geçecek kadar uzundur. Tutamağı rahat bir sıcaklıkta tutar ve ellerinizi tehlikelerden uzak tutar, böylece ulaşılması zor alanlarda akışı başlatabilir ve durdurabilirsiniz. Kilitlenebilir tutamağı, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir. Performansı ve güvenliği korumak için, bu vanalar kontaminasyonu önlemek amacıyla temizlenmiş ve poşetlenmiş olarak gönderilir. Hepsi tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Amerikan Petrol Enstitüsü (API) 607 standardına uygun olarak yangın testinden geçirilmiş bu vanalar, yangının yayılmasını önlemek için metan ve hidrojen gibi yanıcı gazları güvenli bir şekilde izole eder.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
