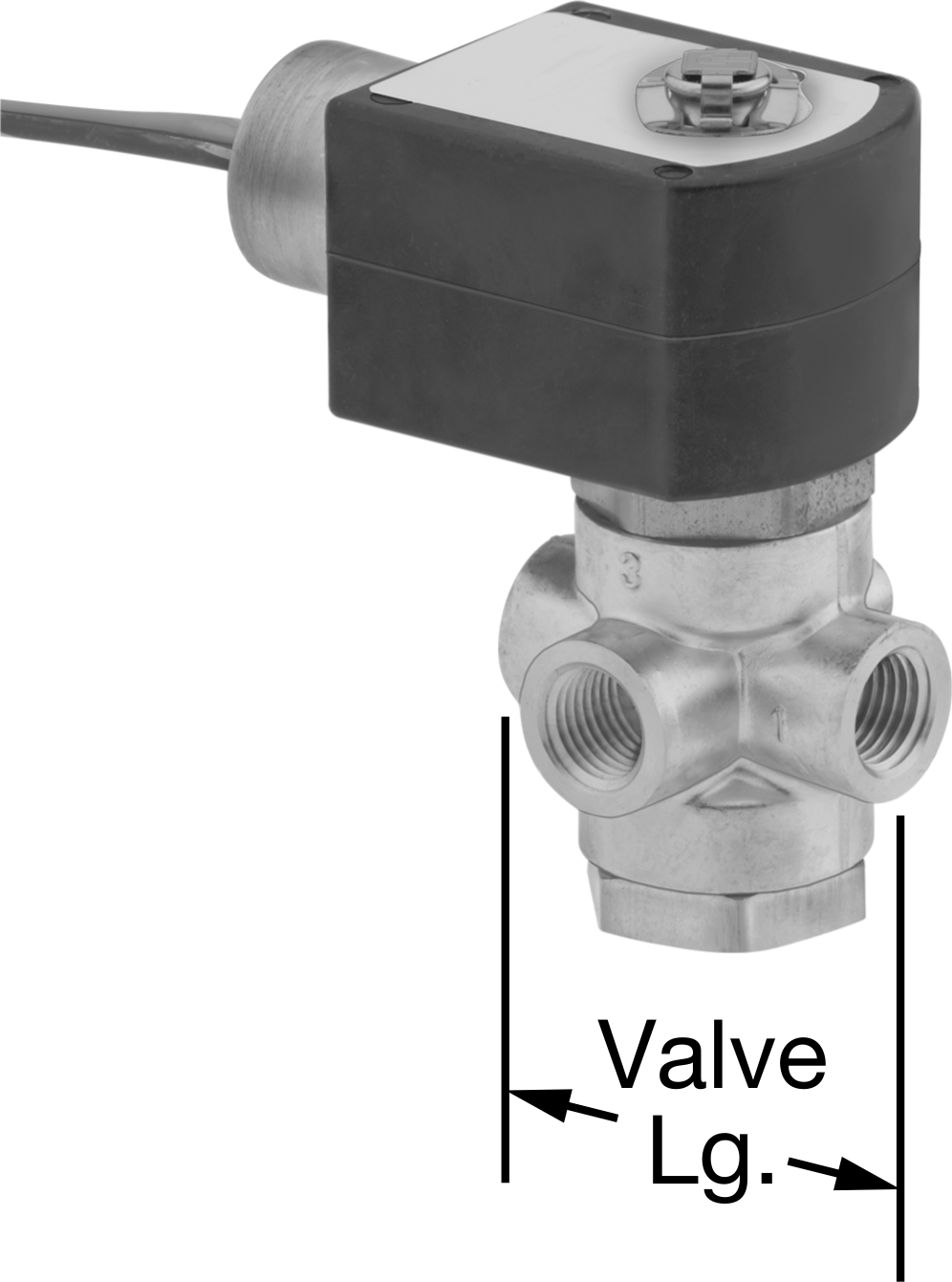

Pirinç Gövde Solenoid Açma/Kapama Vanası, Kompakt, Yan Egzoz Deliği
1/4 NPT Dişi, 0,08 Cv
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/40.64 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 0.08 |
| Maksimum Basınç | 125 psi @ 70° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Sıcaklık Aralığı | 35° ila 180° F |
| Aktüatör Sıcaklık Aralığı | 35° F ila 165° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.26 A |
| Frekans | 60Hz |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Koltuk Malzemesi | Buna-N Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 1 11/16"4.29 cm |
| Vana Genişliği | 1 1/2"3.81 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 2 15/16"7.46 cm |
| Aktüatör Genişliği | 1 5/8"4.13 cm |
| Toplam Uzunluk | 2 15/16"7.46 cm |
| Toplam Yükseklik | 3 1/2"8.89 cm |
| Toplam Genişlik | 1 5/8"4.13 cm |
| Bağlantı Noktalarının Sayısı | 3 |
| Egzoz Deliği Konumu | Yan |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre Derecelendirmesi | NEMA 4X |
| Karşılanan Teknik Özellikler | CSA Certified; UL Listed |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Su, Xenon |
| Orta | Deiyonize Su, Dizel Yakıt, Etanol, Akaryakıt, İzopropil Alkol |
| Yetersiz | Aseton, Amonyak, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0020 |
| ECCN | EAR99 |
Dar alanlara sığabilmeleri için, bu vanaların gövdesi egzoz portlu standart vanalardan daha incedir. Genellikle tek etkili, yaylı geri dönüşlü hava silindirlerini kontrol etmek için kullanılan bu vanalar, ortamı boşaltmak için üçüncü bir dişli porta sahiptir. Vanalar, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır.
Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör doğrudan vana gövdesine monte edilmiştir.

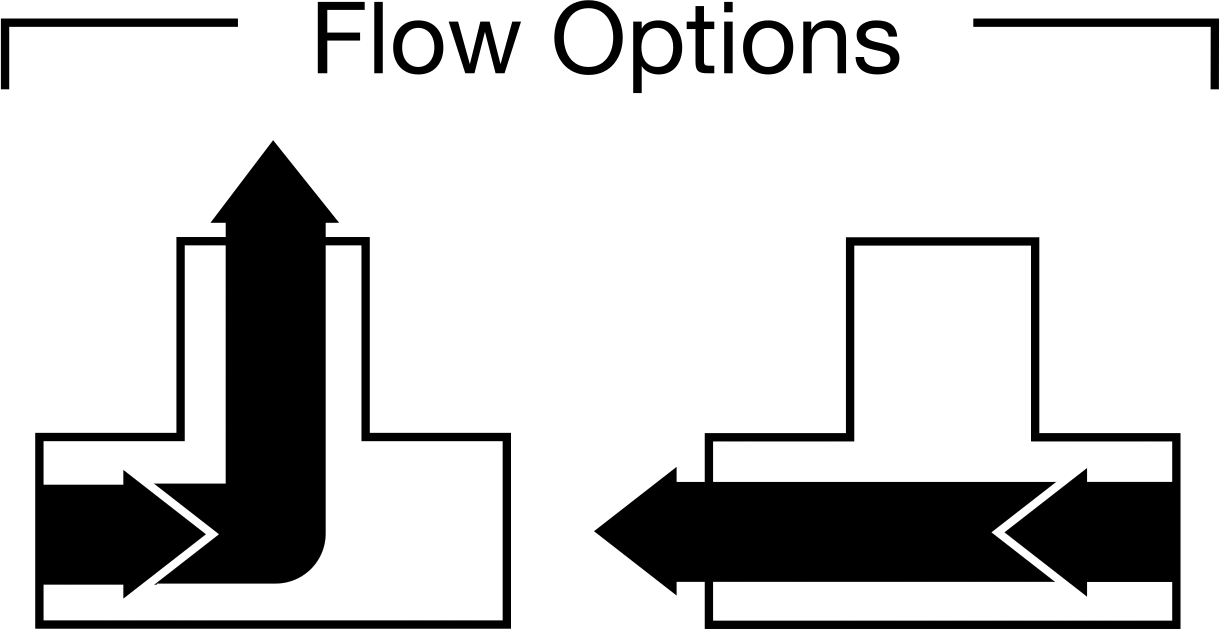

Normalde kapalı olan vanalar, çalıştırılmadıkça ortamı dışarı atar; çalıştırıldıklarında ise egzoz portunu kapatır ve akış yönünü tersine çevirerek ortamı ekipmana gönderir. NEMA 4X vanalar, yıkamaya, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
