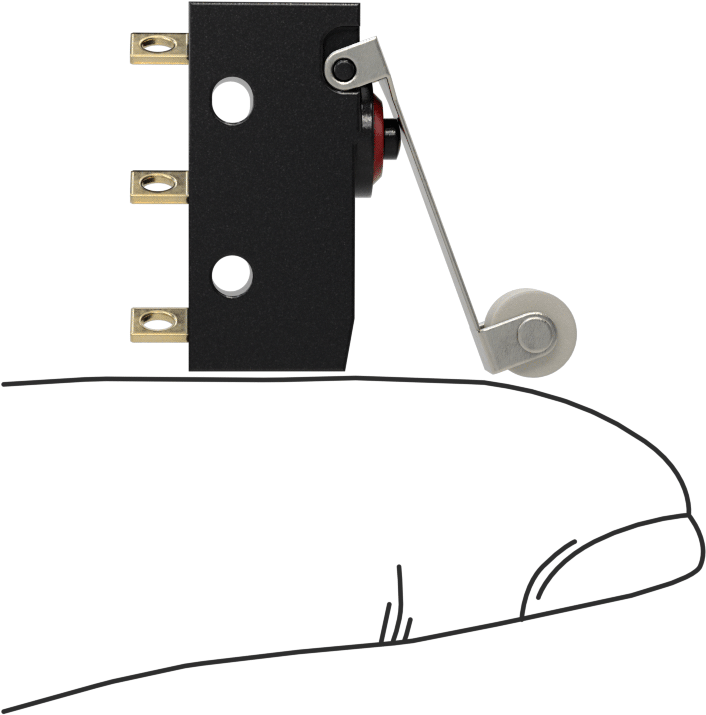

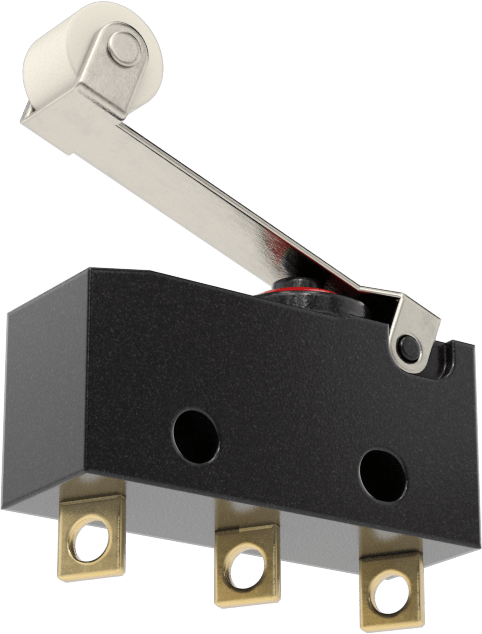

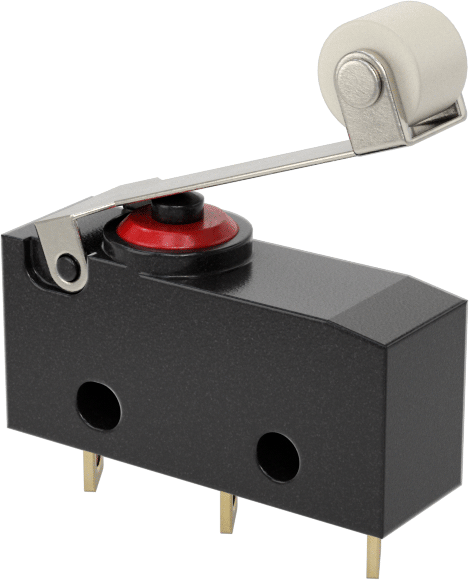

Süper Minyatür Islak Ortam Anlık Anahtar

Silindir Kollu Aktüatör, Tırnaklı Terminalleri

Teknik Cizim

Aktüatör Modeli	Rulo Kolu
Tel Bağlantısı	Çıkıntı
Elektrik Bağlantısı	Çıkıntı
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	10 amp @ 250V AC
Maksimum Gerilim	250V AC
Anahtarlama Geriliminde Beygir Gücü	1/4 hp @ 125V AC
Çalışma Sıcaklığı Aralığı	-40° F ila 185° F
Aktüatör Yüksekliği	0.42"1.07 cm
Terminal Sayısı	3
Gövde
Uzunluk	0.79"2.01 cm
Yükseklik	0.36"0.91 cm
Derinlik	0.26"0.66 cm
Malzeme	Plastik
Kol Uzunluğu	0.69"1.75 cm
Muhafaza Derecesi	IP67
Sertifikasyon	UL Onaylı Bileşen, C-UL Onaylı Bileşen, ENEC İşaretli
Çalıştırma Kuvveti	5.4 ozf
Çevre	Tozlu, Dalgıç
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.09"0.23 cm
Montaj Konumu	Yüzey
Anahtar Tipi	Sınır
Menşe Ülke	Çin
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Suya maruz kalan dar alanlar için tasarlanan bu anahtarların gövdesi 1 inçten daha kısadır ve geçici daldırmaya karşı koruma için IP67 sınıfındadır. Ark oluşumunu en aza indirmek ve kontakların yapışmasını önlemek için devreleri hızlı bir şekilde açar ve kapatır. Genellikle cihazlarda ve muhafazalarda kapı açık göstergesi olarak veya limit, basınç ve sıcaklık anahtarlarında dahili bileşenler olarak kullanılırlar.

Silindir Kol Aktüatörlü Tip—Silindir kol aktüatörlü anahtarlar, parçaların standart kollara göre daha az sürtünmeyle aktüasyon yüzeyi üzerinde kaymasını sağlar. Bu, zamanla aşınma ve yıpranmayı önler.
