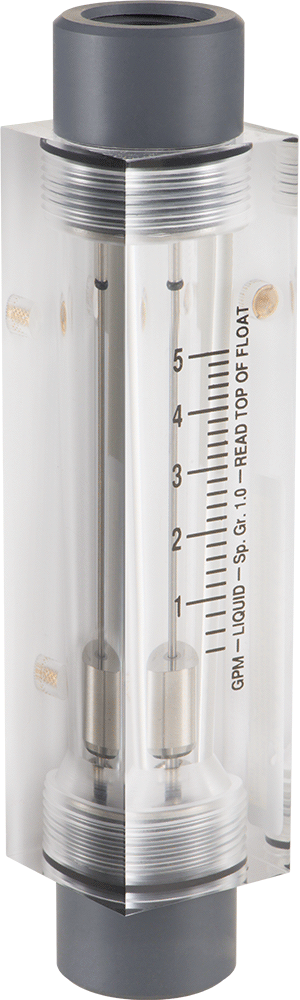

Akrilik Plastik Gövdeli Akış Ölçer, Dikdörtgen, PVC Bağlantı Parçası
1/2 NPT Dişi, 0.4-5 gpm
| Gövde Şekli | Dikdörtgen |
| Gövde Malzemesi | Akrilik Plastik |
| Bağlantı Elemanı Malzemesi | PVC |
| Bağlantılar | 1/2 NPT Dişi |
| Akış | 0.4 gpm ila 5 gpm |
| Toplam Yükseklik | 6 1/2"16.51 cm |
| Hassasiyet | ±5% |
| Sıcaklıktaki Maksimum Basınç | 125 psi @ 70° F |
| Sıcaklık | |
| Minimum | 1°C |
| Maksimum | 54°C |
| Conta Malzemesi | EPM Kauçuk |
| Montaj Konumu | Dikey |
| Kalibrasyon Ortamı | |
| Özgül Ağırlık | 1 |
| Şu ile Kalibre Edilmiş | Su |
| Bağlanır | Boru |
| Ekran Türü | Ölçek |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Akış Ölçüm Türü | Değişken Alan |
| Akış Ölçüm Birimi | Dakika Başına Galon |
| Birlikte Kullanım | Sıvılar |
| Ölçek aralıkları | 0.20 gpm |
| Montaj Konumu | Sıralı |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316L Paslanmaz Çelik, Akrilik Plastik, EPM Kauçuk, PVC |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
| İlgili Ürünler | Yedek Düzler |
| Yedek Akış Ölçer Onarım Kitleri |
Sisteminizdeki sıvıların akış hızını kontrol edin. Sıvınız bu akış ölçerlerden geçerken, bir göstergeyi ölçek üzerinde yukarı doğru iter ve size akış hızını gösterir. Bunları boru sisteminizle aynı hizada dikey olarak monte edin, böylece sıvı alttan yukarı doğru akacaktır. Akrilikten üretildikleri için tamamen şeffaftırlar ve sıvınızın rengini ve berraklığını kontrol ederek herhangi bir sorun olup olmadığını görmenize yardımcı olurlar. Ayrıca, ölçeği net bir şekilde okuyabilmeniz için beyaz bir arka yüzeye sahiptirler.
Bu akış ölçerler su ile kalibre edilmiştir ancak yağ hariç diğer sıvılarla da kullanılabilir. Bunları su dışındaki bir sıvıyla kullanıyorsanız, ölçekte gösterilen sayıyı sıvınızın özgül ağırlık dönüştürme faktörüyle çarparak akış hızını hesaplamanız gerekir.
Hattınızdan geçen sıvıyla uyumlu bir bağlantı malzemesi seçin.
Dikdörtgen Gövde—Dikdörtgen gövdeli akış ölçerler tek bir akrilik bloktan üretilir, bu nedenle silindirik gövdeli akış ölçerlere göre daha dayanıklıdır ve darbelere karşı daha dirençlidir. Ancak, koruyucu kasalı akış ölçerler kadar dayanıklı değildirler.
PVC Bağlantı Parçaları — PVC bağlantı parçaları çok çeşitli kimyasallarla uyumludur. Ancak, darbe veya aşırı sıkma sonucu çatlayabilirler.
