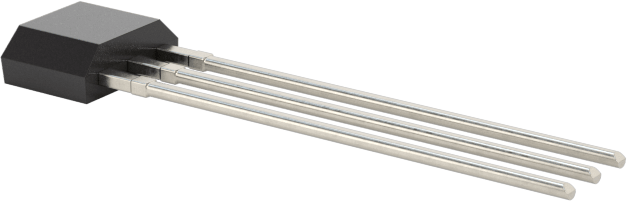

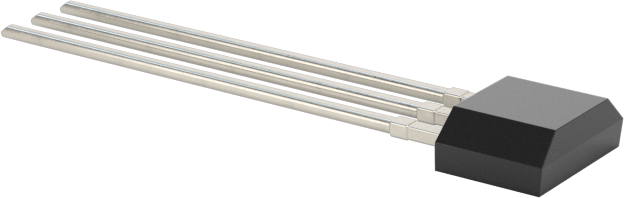

DC Manyetik Nesne Yakınlık Anahtarları
Devre Kartları için, Bakımlı
| Anahtar Tipi | Temassız |
| Sensör Türü | Manyetik |
| Anahtar hareketi | Çalışır Durumda |
| Anahtar Başlangıç Konumu | 1 Kapalı (Normalde Açık) veya 1 Açık (Normalde Kapalı) |
| Ayarlama Noktası | 90 g |
| Anahtarlama Frekansı, kHz | 10 |
| Gerilimde Anahtarlama Akımı | 5 mA @ 24 V DC |
| Maksimum Gerilim | 24V DC |
| Tel Çapı | 0.015"0.04 cm |
| Uzunluk | 3 mm |
| Genişlik | 4 mm |
| Yükseklik | 2 mm |
| Gövde Malzemesi | Plastik |
| Montaj Şekli | Devre Kartı |
| Devre Kartı Bağlantı Tipi | İtme Bağlantısı, Lehim |
| Sıcaklık Aralığı | -40° ila 185° F |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 853650.7000 |
| ECCN | EAR99 |
Değişen manyetik alanlara yanıt olarak sinyaller göndererek işlemleri tetikleyin veya konum, hız ve akımı izleyin. Bu anahtarlar, programlanabilir mantık denetleyicileri (PLC'ler) ve mikro denetleyiciler gibi cihazlarla iletişim kurar. Bunlar, Hall etkisi sensörleri olarak da bilinir. Takmak için, kontaklarını devre kartındaki deliklerden geçirin, ardından yerine lehimleyin.
Manyetik anahtarlar, manyetik alanın kutuplarına göre çıkış sinyallerini değiştirir. Bu anahtarlar genellikle bir şaftın hızını ve konumunu izlemek gibi hareketleri izlemek için kullanılır. Bu anahtarlar, kuzey kutbunu algıladıklarında yüksek voltajlı bir sinyal, güney kutbunu algıladıklarında ise düşük voltajlı bir sinyal verir. Manyetik alan ortadan kalktığında, aynı çıkış sinyalini korurlar.
