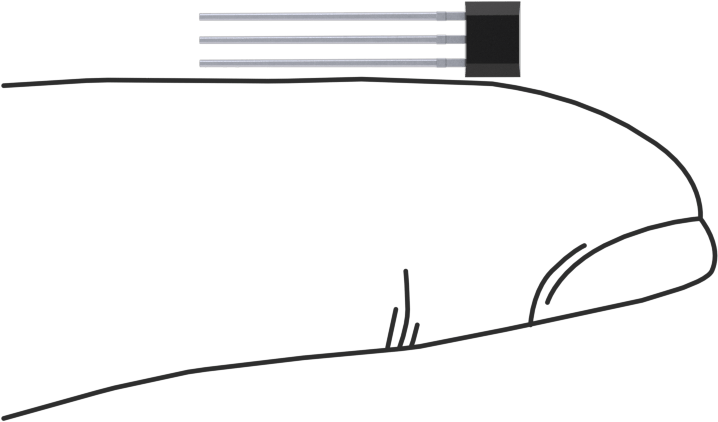

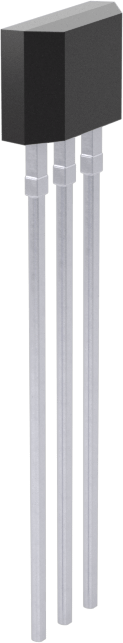

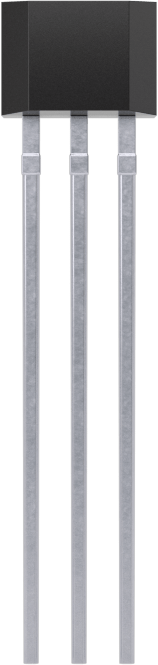

DC Manyetik Nesne Yakınlık Anahtarları
Devre Kartları için, Anlık
| Anahtar Tipi | Temassız |
| Sensör Türü | Manyetik |
| Anahtar hareketi | Anlık |
| Anahtar Başlangıç Konumu | 1 Açık (Normalde Kapalı) |
| Ayarlama Noktası | 395 g |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 40 g |
| Anahtarlama Frekansı, kHz | Derecelendirilmemiştir |
| Gerilimde Anahtarlama Akımı | 0.008 mA @ 3 V DC |
| Maksimum Gerilim | 5.5V DC |
| Tel Çapı | 0.015"0.04 cm |
| Uzunluk | 3 mm |
| Genişlik | 4 mm |
| Yükseklik | 2 mm |
| Gövde Malzemesi | Plastik |
| Montaj Şekli | Devre Kartı |
| Devre Kartı Bağlantı Tipi | İtme Bağlantısı, Lehim |
| Sıcaklık Aralığı | -40° ila 255° F |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 853650.7000 |
| ECCN | EAR99 |
Değişen manyetik alanlara yanıt olarak sinyaller göndererek işlemleri tetikleyin veya konum, hız ve akımı izleyin. Bu anahtarlar, programlanabilir mantık denetleyicileri (PLC'ler) ve mikro denetleyiciler gibi cihazlarla iletişim kurar. Bunlar, Hall etkisi sensörleri olarak da bilinir. Takmak için, kontaklarını devre kartındaki deliklerden geçirin, ardından yerine lehimleyin.
Anlık anahtarlar, manyetik alanın varlığına göre çıkış sinyalini değiştirir. Genellikle, kapı açıldığında ışığı yakmak gibi, değişen manyetik alanlara tepki olarak bir işlemi tetiklemek için kullanılırlar. Kuzey veya güney kutbunu algıladıklarında, düşük voltajlı bir sinyal verirler. Hiçbir manyetik alan algılamadıklarında ise yüksek voltajlı bir sinyal verirler.
